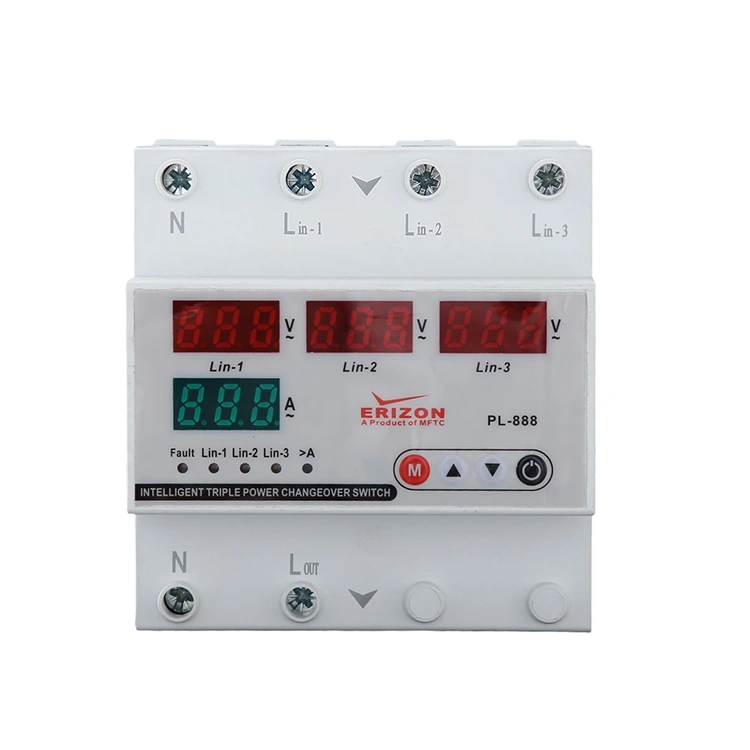

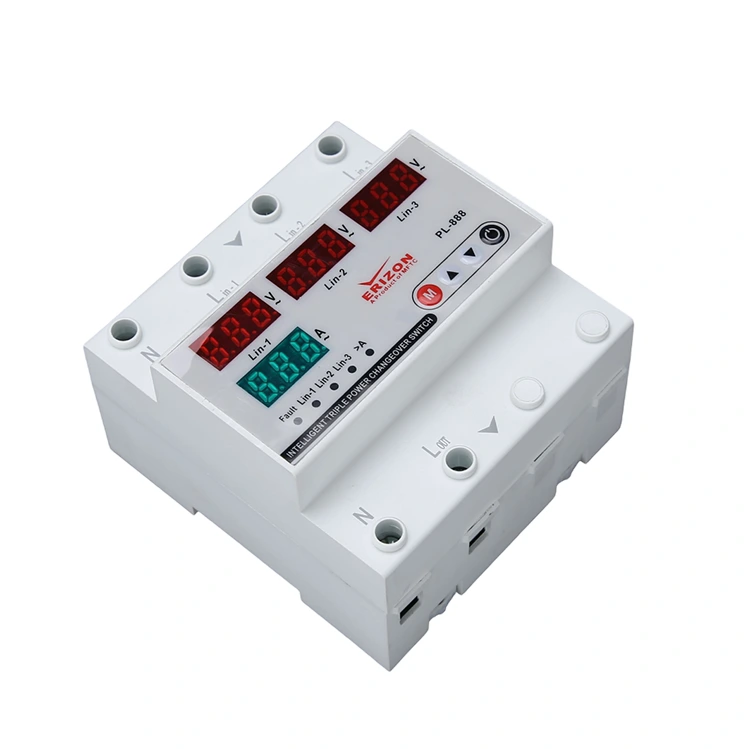

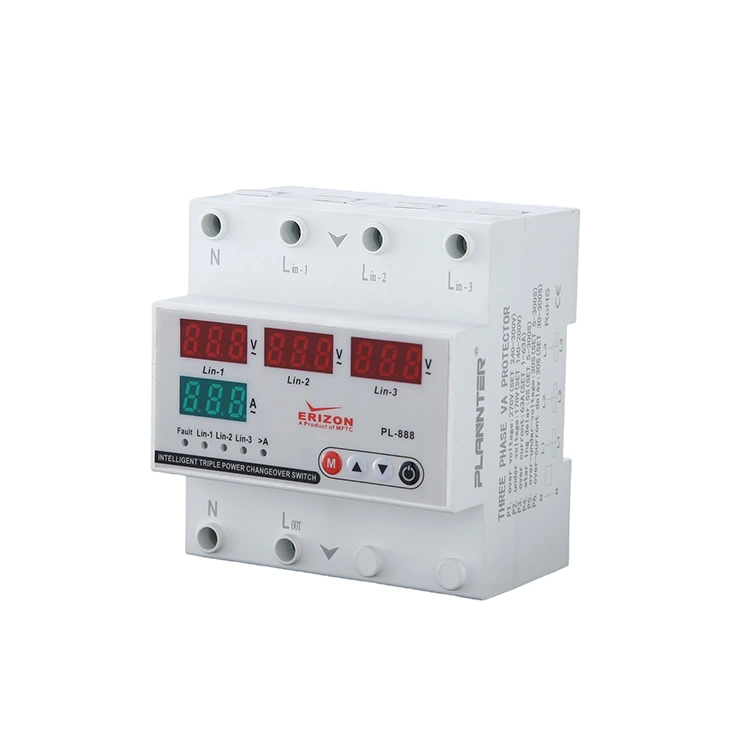

محافظ ولتاژ 3 فاز چهار نمایشگر

این محافظ ولتاژ 3 فاز چهار نمایشگر دارای ولتاژ بیش از حد، ولتاژ پایین و جریان بیش از حد است. استفاده از یک تراشه اندازه گیری ویژه تضمین می کند که خطای اندازه گیری پارامترهای الکتریکی مانند توان و مصرف انرژی در محدوده 1 ±٪ باشد. این دستگاه مجهز به نمایشگر LCD با دو صفحه نمایش برای نظارت در زمان واقعی، مقادیر جریان و ولتاژ است. و همچنین می‌تواند آستانه اضافه ولتاژ/کم ولتاژ، مقدار جریان اضافه و زمان تأخیر عمل را برای برآوردن نیازهای برنامه در سناریوهای مختلف سفارشی کند.

مزایا

1. محافظت از تجهیزات الکتریکی و افزایش طول عمر وسایل برقی: لوازم خانگی مدرن مانند یخچال، تهویه مطبوع، تلویزیون، کامپیوتر و غیره. اضافه ولتاژ، که ممکن است برد مدار، موتور یا سایر اجزای اصلی دستگاه را بسوزاند یا حتی باعث آتش سوزی شود. اضافه ولتاژ: ممکن است برد مدار، موتور یا سایر اجزای اصلی دستگاه را بسوزاند. به عنوان مثال، ماژول های برق کامپیوتر یا کمپرسورهای تهویه مطبوع در معرض ولتاژ بیش از حد گرم می شوند و حتی باعث آتش سوزی می شوند. کمبود ولتاژ: ممکن است باعث شود که دستگاه به طور عادی روشن نشود یا به طور نامنظم کار کند. با نصب محافظ ولتاژ 3 فاز چهار نمایشگر می توانید در صورت بروز ولتاژ غیرعادی برق را به سرعت قطع کنید و از آسیب دیدن وسایل بزرگ، سرورها و ... جلوگیری کنید.

2. افزایش ایمنی برق و جلوگیری از حوادث ایمنی: ولتاژ غیرعادی نه تنها به وسایل برقی آسیب می رساند، بلکه ممکن است باعث بروز حوادث ایمنی نیز شود. به عنوان مثال، ولتاژ بیش از حد می تواند باعث خراب شدن عایق سیم شود و خطر اتصال کوتاه یا آتش سوزی را افزایش دهد. کمبود ولتاژ منجر به گرم شدن بیش از حد موتور می شود و باعث اضافه بار خط یا آتش سوزی الکتریکی می شود.

3. مقرون به صرفه، کم هزینه: محافظ ولتاژ 3 فاز چهار صفحه نمایش مقرون به صرفه، آسان برای نصب، هزینه های نگهداری کم است. در صورت عدم نصب این دستگاه به دلیل ولتاژ غیرعادی ناشی از هزینه تعمیر یا تعویض برق وجود خواهد داشت. علاوه بر این، این محافظ دارای عملکرد بازیابی خودکار است که عملکرد دستی کاربر را کاهش می دهد و ایمن تر و راحت تر است.

از طول عمر سیستم های برق صنعتی و تجاری خود اطمینان حاصل کنیدمحافظ ولتاژ 3 فاز چهار نمایشگر. این دستگاه که برای شبکه های سه فاز قوی طراحی شده است، اندازه گیری دقیق را با حفاظت سریع ترکیب می کند. با استفاده از یک تراشه اندازه گیری ویژه، دقت بالایی را در نظارت بر قدرت و انرژی تضمین می کند و آن را به یک جزء حیاتی برای جلوگیری از آسیب به ماشین آلات و زیرساخت های گران قیمت تبدیل می کند.

توابع و ویژگی های کلیدی

محافظ ولتاژ 3 فاز چهار نمایشگر چه کار می کند؟

در اصل، به عنوان یک "نگهبان" برای جعبه توزیع برق شما عمل می کند. به طور مداوم منبع تغذیه را کنترل می کند و در صورت تشخیص شرایط ناایمن، به طور خودکار برق را قطع می کند. این امر از تعمیرات پرهزینه جلوگیری می کند و با کاهش خطرات مرتبط با ناپایداری ولتاژ، ایمنی را افزایش می دهد.

"چهار نمایشگر" به چه معناست؟

این دستگاه به یک رابط LCD با صفحه دوگانه مجهز شده است که در زمان واقعی پارامترهای الکتریکی حیاتی را مشاهده می کند. "چهار نمایشگر" معمولاً به نظارت همزمان موارد زیر اشاره دارد:

• ولتاژ (V):نظارت بر ولتاژ خط در زمان واقعی
• جریان (A):نظارت بر جریان جریان برای جلوگیری از اضافه بار.
• توان/انرژی:ردیابی مصرف با دقت بالا (±1٪ حاشیه خطا).
• شاخص های وضعیت:تایید تصویری حالت های حفاظتی (روشن/خاموش/عیب).

پارامترهای اصلی حفاظت چیست؟

رامحافظ ولتاژ 3 فاز چهار نمایشگرمحافظت جامع در برابر سه خطر رایج الکتریکی ارائه می دهد:

• حفاظت در برابر ولتاژ:از سوختن بردهای مدار، موتورها و اجزای هسته (به عنوان مثال در کمپرسورها یا سرورهای AC) ناشی از افزایش ولتاژ جلوگیری می کند.
• حفاظت در برابر ولتاژ:از گرم شدن بیش از حد و سوختن موتورها به دلیل ولتاژ پایین جلوگیری می کند که می تواند باعث کارکرد نامنظم یا عدم استارت شود.
• حفاظت بیش از حد جریان:محافظت در برابر اضافه بارهای خط که می تواند منجر به خراب شدن عایق و آتش سوزی الکتریکی شود.

نصب و راه اندازی

چگونه نصب می شود؟

این محافظ به عنوان یک قطعه استاندارد برای جعبه های توزیع برق خانگی و صنعتی طراحی شده است. جمع و جور است، نصب آن آسان است و به حداقل تعمیر و نگهداری نیاز دارد. پس از نصب، به طور خودکار عمل می کند و نیاز به مداخله دستی را کاهش می دهد.

4P به چه معناست؟

"4P" مخفف4-قطب. در یک سیستم سه فاز، این نشان می دهد که سوئیچ هر سه فاز (L1، L2، L3) و خط خنثی (N) را متصل و محافظت می کند. این امر ایزولاسیون و محافظت کامل از کل مدار سه فاز را تضمین می کند.

قابل تنظیم هست؟

بله، انعطاف پذیری یکی از ویژگی های کلیدی استمحافظ ولتاژ 3 فاز چهار نمایشگر. کاربران می توانند تنظیمات را برای مطابقت با نیازهای برنامه خاص، از جمله:

• تنظیم آستانه:محدودیت های اضافه ولتاژ و کمبود ولتاژ خاص را تعیین کنید.
• مقدار اضافه جریان:حد فعلی را برای حرکت تعریف کنید.
• زمان تاخیر عمل:تأخیر را قبل از خاموش شدن یا بازنشانی دستگاه پیکربندی کنید تا از خاموش شدن مزاحم ناشی از نوسانات موقت جلوگیری کنید.

چرا این محافظ را نصب کنیم؟

• افزایش عمر دستگاه:یخچال ها، کامپیوترها و موتورهای صنعتی را از تنش ولتاژ محافظت می کند.
• پیشگیری از آتش سوزی:خطر آتش سوزی الکتریکی ناشی از خرابی عایق سیم به دلیل ولتاژ یا جریان بیش از حد را کاهش می دهد.
• مقرون به صرفه:هزینه کم ازمحافظ ولتاژ 3 فاز چهار نمایشگردر مقایسه با هزینه بالای تعمیر یا تعویض تجهیزات الکتریکی آسیب دیده ناچیز است.

نمایشگر و دکمه ها

1 - دکمه SET: این دکمه برای ذخیره پس از تنظیم/تغییر مقادیر بیش از حد جریان و مقادیر تنظیم ولتاژ بالا/پایین و خطا استفاده می شود.

زمان انتظار

2 - دکمه UP: مقدار مورد نیاز را افزایش دهید.

3 - دکمه پایین: مقدار مورد نیاز را کاهش دهید.

4 - دکمه روشن/خاموش دستی

برای کنترل روشن/خاموش بودن خروجی دستگاه استفاده می شود. هنگامی که خروجی خاموش است، صفحه نمایش کلمه "OFF" را نشان می دهد و دستگاه به طور خودکار در این حالت از سر نمی گیرد. اگر دستگاه معیوب نیست، این دکمه را دوباره فشار دهید تا دستگاه راه اندازی مجدد شود و استفاده عادی از سر گرفته شود.

5 - نمایش فعلی

منطقه نمایش اصلی: در طول عملکرد عادی، ولتاژ ورودی در اینجا به صورت بلادرنگ نمایش داده می شود. هنگامی که دستگاه در وضعیت غیر معیوب قرار دارد، صفحه نمایش روشن می ماند. در صورت بروز خطا با ولتاژ غیرعادی (خیلی زیاد یا خیلی کم)، صفحه نمایش با هشدار چشمک می زند. در طول تنظیم پارامتر، نمایشگر به طور همزمان مقادیر تنظیم شده آیتم های برنامه نویسی مربوطه را نشان می دهد (شامل مقدار حفاظت جریان اضافه، آستانه ولتاژ بالا و پایین، تاخیر خطا و تاخیر بازنشانی و سایر پارامترها).

6 - نمایشگر ولتاژ

گروه نمایش دوگانه: در حین کارکرد عادی دستگاه، مقدار فعلی در اینجا نمایش داده می شود و صفحه نمایش همیشه در شرایط بدون خطا روشن می شود. در صورت بروز خطا (به عنوان مثال جریان بیش از حد)، صفحه نمایش به عنوان زنگ هشدار چشمک می زند. در طول پارامترسازی، مقادیر آیتم های برنامه ریزی شده مربوطه در اینجا نمایش داده می شود.

7 - شرح اندیکاتور

A>: این نشانگر هنگامی که یک خطای جریان اضافه رخ می دهد روشن می شود.

V>: این نشانگر هنگام بروز خطای اضافه ولتاژ روشن می شود.

V<: این نشانگر هنگام بروز خطای ولتاژ پایین روشن می شود.

خروجی: هنگامی که دستگاه شروع به خروجی می کند، این نشانگر روشن می شود.

نمودار سیم کشی

سیم های نول و فاز از شبکه باید به پایانه های "N" و "L" در سمت "ورودی" دستگاه متصل شوند.

سیم های خنثی و فاز دستگاه هایی که نیاز به حفاظت اضافه ولتاژ و کم ولتاژ دارند باید از پایانه های "N" و "L" در سمت "خروجی" دستگاه کشیده شوند.

ابعاد
