کدام مینی مدار شکن به پروژه های من کمک می کند تا ایمن، سازگار و سودآور بمانند؟

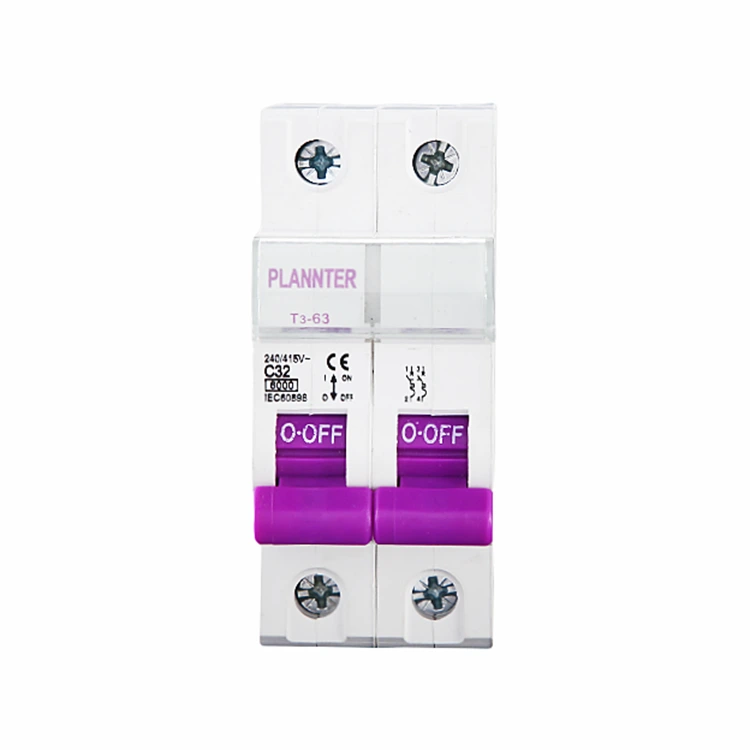

من پنل هایی را مدیریت می کنم که در آن هر کیلووات مهم است و هر خاموشی هزینه واقعی دارد. پس از سال ها تعویض دستگاه ها و ردیابی سفرهای مزاحم، متوجه شدم که داستان پشت یکمینی مدار شکن کمتر در مورد کاتالوگ های براق است و بیشتر در مورد تناسب، گزینش پذیری و خطاهای واقعی که بارهای من ایجاد می کنند. با ارتقاء بردهای چندکاره در فضاهای خرده فروشی و صنعتی سبک، شروع به آزمایش چند دستگاه فشرده از سازندگان مختلف کردم. یکی از خطوطی که من مدام می دیدم توسط پیمانکاران مشخص شده بودبرنامه ریز. به جای اینکه آن را به اجبار در طراحی خود وارد کنم، آن را به تدریج در کنار برندهای دیگر وارد کردم، داده‌های مقایسه‌ای را ثبت کردم و روی حالت‌های خرابی که واقعاً در این زمینه با آن آشنا هستم تمرکز کردم - هجوم موتور، هارمونیک‌های درایور LED، الکترونیک مجاور EV، و جعبه‌های ترکیبی تعادل سیستم PV. نتیجه یک چارچوب روشن برای انتخاب، نصب و دفاع از انتخاب صحیح دستگاه برای تهیه و عملیات بود.

مطالب

• چرا من در مورد حفاظت در مورد بارهای کوچک و پانل ها فکر می کنم؟
• چگونه رتبه بندی را بدون حدس زدن انتخاب کنم؟
• منحنی های سفر به چه معناست برای ترک مزاحم و خطاهای واقعی؟
• واقعا به چه میزان ظرفیت شکست نیاز دارم؟
• استانداردها و تاییدیه‌ها کجا تصمیم من را تغییر می‌دهند؟
• چگونه جزئیات نصب می تواند ساعت ها بعد من را نجات دهد؟
• هزینه کل مالکیتی که باید برای تامین مالی از آن دفاع کنم چقدر است؟
• آیا یک نمونه مشخصات می تواند به من کمک کند سریع حرکت کنم؟
• چه سوالات متداول را باید در نظر بگیرم؟

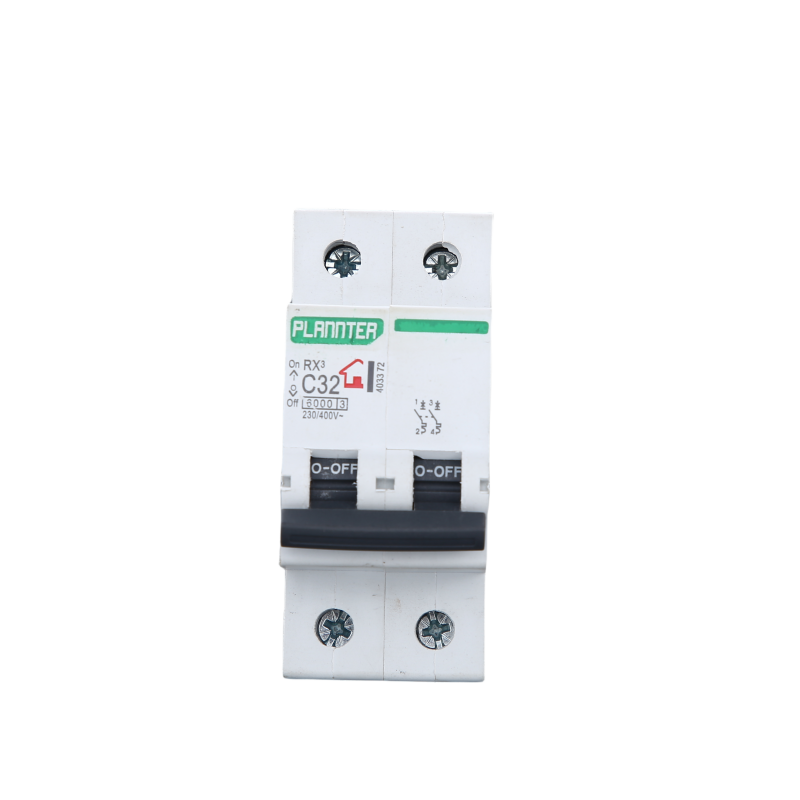

چرا من در مورد حفاظت در مورد بارهای کوچک و پانل ها فکر می کنم؟

من سه سردرد مکرر داشتم: زمین خوردن که با گزارش رویداد مطابقت نداشت، ترمینال های داغ شده در محفظه های محکم، و عدم هماهنگی بین حفاظت بالادست و پایین دست. هر شماره زمان خونریزی. به همین دلیل است که خود کلاس دستگاه بیش از برچسب برند اهمیت دارد. یک مدرنمینی مدار شکنباید پنج کار را به خوبی انجام دهد:

• بین هجوم و خطای واقعی تمایز قائل شوید، بنابراین از چرخاندن کامیون برای «آژارهای نادرست» اجتناب می‌کنم.
• با قطع کننده ها یا فیوزهای بالادست هماهنگ کنید و گزینش پذیری را حفظ کنید تا فقط شاخه های مشکل دار حرکت کنند.
• تخته های با چگالی بالا را بدون تبدیل سیم کشی به گلوگاه حرارتی نصب کنید.
• بدون نیاز به طراحی مجدد کابینت، لوازم جانبی - کنتاکت‌های کمکی، تردد شنت، قابلیت قفل کردن را ارائه دهید.
• داده‌های کاهش، گشتاور و منحنی را منتشر کنید که من واقعاً می‌توانم از آنها برای دفاع از یک بررسی طراحی استفاده کنم.

هنگامی که دستگاه‌ها را بر اساس آن پنج نتیجه قضاوت کردم، انتخاب دیگر حدس‌آمیز نبود و قابل تکرار شد - به‌ویژه زمانی که من بر روی منحنی‌های سفر واضح و رتبه‌بندی‌های اتصال کوتاه که با محاسبات جریان اتصال کوتاه سایت من (SCCR) مطابقت دارند استانداردسازی کردم.

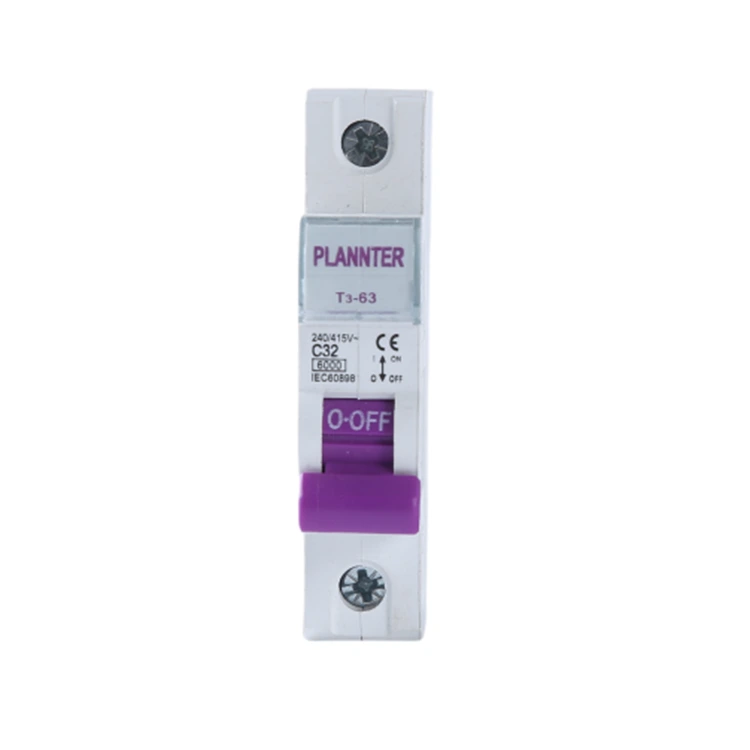

چگونه رتبه بندی را بدون حدس زدن انتخاب کنم؟

موتورها، کمپرسورها، سلونوئیدها، درایورهای LED و PSUهای حالت سوئیچ جریان را به طور متفاوت افزایش می دهند. من ابتدا جریان نامی را مطابقت می دهم، سپس منحنی را در برابر هجوم اندازه گیری شده و پروفایل های خطای مورد انتظار اعتبارسنجی می کنم. الفمینی مدار شکناندازه‌گیری براساس عادت، نه بر اساس داده‌ها، آزاردهنده می‌شود. در اینجا جستجوی سریعی است که من در طول طراحی مفهومی قبل از انجام محاسبات دقیق استفاده می کنم:

این میز مرا در محله مناسب کاشت. از آنجا، من درجه بندی محیط، عوامل گروه بندی محفظه و اندازه هادی را تأیید می کنم تا تصویر حرارتی با واقعیت مطابقت داشته باشد.

منحنی های سفر به چه معناست برای ترک مزاحم و خطاهای واقعی؟

منحنی‌های سفر، فیزیک را به نتایج تبدیل می‌کنند. B، C و D حروف نیستند. آنها وعده هایی درباره زمان عمل عنصر مغناطیسی هستند. برای هجوم سریع اما بارهای قانونی (موتورها، ترانسفورماتورها)، یک منحنی C یا D فضای سر را خریداری می کند. برای وسایل الکترونیکی حساس یا روشنایی، منحنی B می تواند چیزها را دقیق نگه دارد. من همچنین به عنصر حرارتی نگاه می‌کنم - مدت زمانی که دستگاه قبل از عمل یک اضافه بار خفیف را تحمل می‌کند - زیرا این موضوع تعیین می‌کند که آیا یک اضافه بار کوتاه به طور طبیعی پاک می‌شود یا به سفری تبدیل می‌شود که عملکرد را قطع می‌کند.

• منحنی B: آستانه مغناطیسی پایین. برای بارهای الکترونیکی مقاوم و حساس عالی است.
• منحنی C: حد وسط; کنترل هجوم موتور معمولی در ساختمان های تجاری.
• منحنی D: بالاترین آستانه; مخصوص تجهیزات هجومی سنگین مانند جوشکارها و کمپرسورها.

هنگامی که تأسیسات از افت نور در صبح های سرد شکایت داشتند، تغییر چند شاخه از B به C این مشکل را حل کرد. برعکس، یک اتاق صوتی بوتیک به B نیاز داشت تا خطاهای ظریف را پیدا کند. منحنی اشتباه، صبر همه را تلف می کند. منحنی سمت راست یک را می سازدمینی مدار شکنتا لحظه ای که واقعاً به آن نیاز دارید احساس نامرئی بودن کنید.

واقعا به چه میزان ظرفیت شکست نیاز دارم؟

ظرفیت شکست حداکثر جریان خطا است که دستگاه می تواند به طور ایمن قطع کند. اگر جریان اتصال کوتاه موجود در محل نصب بیش از ظرفیت دستگاه باشد، مشکل ایمنی و انطباق دارید. من جریان اتصال کوتاه احتمالی (PSC) را اندازه‌گیری یا محاسبه می‌کنم و به خودم حاشیه می‌دهم - به‌ویژه در سایت‌هایی که ممکن است بعداً ترانسفورماتور، اتصالات PV یا شارژرهای EV اضافه کنند. در اینجا کاربرگ مختصری است که من روی میز خود نگه می دارم:

اگر به رشد در سطوح خطا مشکوک باشم، اکنون به جای تعویض سخت افزار، یک ردیف ظرفیت را بالا می برم. امروز کمی بیشتر هزینه می‌کند و شش ماه بعد از قطعی تعطیلات آخر هفته جلوگیری می‌کند.

استانداردها و تاییدیه‌ها کجا تصمیم من را تغییر می‌دهند؟

استانداردها کاغذبازی نیستند - آنها نحوه رفتار دستگاه تحت استرس را تعریف می کنند. در پروژه های جهانی، من دو خانواده را مستقیم نگه می دارم:

• IEC 60898-1: معمولا برای کاربردهای مسکونی و تجاری سبک استفاده می شود.
• IEC 60947-2: دنده کنترل صنعتی; انتظارات عملکرد بالاتر و جزئیات هماهنگی

در آمریکای شمالی، من بین محافظ های تکمیلی و قطع کننده های مدار انشعاب تمایز قائل می شوم:

• UL 1077محافظ های تکمیلی: در جایی استفاده می شود که وسیله دیگری حفاظت اولیه را ارائه می دهد.
• UL 489قطع کننده های مدار انشعاب: حفاظت اولیه برای مدارهای انشعاب.

من دستگاه را با نقش مطابقت می دهم. هنگامی که یک پانل تجهیزات اختصاصی را که قبلاً به صورت داخلی محافظت شده اند تغذیه می کند، ممکن است یک محافظ مکمل صحیح باشد. وقتی از یک شعبه محافظت می کنم، به دنبال تاییدیه های دارای رتبه بندی شعبه می گردم. در هر صورت، یک مورد تایید شده استمینی مدار شکنجفت شدن با لوازم جانبی مناسب، بازرسی را روان تر می کند و RFI ها را کاهش می دهد.

چگونه جزئیات نصب می تواند ساعت ها بعد من را نجات دهد؟

تصمیمات کوچک مرکب من برنامه های زیبایی را دیده ام که به دلیل خاتمه ضعیف یا گذرگاه اشتباه لغو شده اند. در اینجا چک لیست تکراری من است:

• فسخ: مشخصات گشتاور و کلاس هادی را دنبال کنید. اگر پانل ها لرزش دارند (نزدیک کمپرسورها)، در صورت لزوم از فرول ها استفاده کنید.
• محیط و گروه بندی: برای اتاق های گرم و تخته های متراکم دراز کنید. اگر محفظه گرم است، بار را افزایش دهید یا پخش کنید.
• باسبار و اتصال: شینه های تولید کننده مونتاژ را ساده کرده و مقاومت تماس را کاهش می دهند. ساخت های مختلط می تواند نقاط مهم ایجاد کند.
• لوازم جانبی: مخاطبین aux را برای دید BMS تنظیم کنید. برای ادغام E-stop یا اعلام حریق، سفر شانت را اضافه کنید. برای رویه های LOTO از برگه های قفل استفاده کنید.
• برچسب زدن: شناسه مدار و حروف منحنی روی صفحه را پاک کنید و به «سفرهای رمزآلود» ختم می‌شود.

وقتی این اصول اولیه را در رویه عملیاتی استاندارد خود قرار دادم، تماس‌های برگشتی کاهش یافت. به خوبی نصب شده استمینی مدار شکناز نظر طراحی خسته کننده است - و این چیزی است که عملیات می خواهد.

هزینه کل مالکیتی که باید برای تامین مالی از آن دفاع کنم چقدر است؟

قیمت خرید صفحه یک است. هزینه عملیات بقیه کتاب است. من انتخاب دستگاه را با یک مدل ساده TCO توجیه می کنم:

• مستقیم: قیمت واحد، لوازم جانبی، شین، سخت افزار ریل DIN.
• نصب کنید: ساعات کار صرفه جویی شده توسط باسبارهای یکپارچه، لوازم جانبی یکپارچه، و هندسه ترمینال سالم.
• خرابی: سفرهای مزاحم مورد انتظار × هزینه متوسط ​​خاموشی (فروش از دست رفته، بیکاری نیروی کار، ضایعات راه اندازی مجدد).
• قابلیت سرویس دهی: میانگین زمان تشخیص وقتی خانواده ها را استاندارد می کنم، هزینه های نگهداری اضافی.

اگر یک خانواده دستگاه سفرهای مزاحم را حتی کسری در ماه در یک نمونه کار کاهش دهد، هزینه خود را به سرعت پرداخت می کند. این چیزی است که رهبری ریاضی می فهمد. به همین دلیل است که من رویدادها را قبل و بعد از استانداردسازی دنبال می‌کنم و به همین دلیل است که انتخاب را برای پایبندی به یک مورد اثبات شده مستند می‌کنممینی مدار شکنخط در سراسر امکانات مشابه

آیا یک نمونه مشخصات می تواند به من کمک کند سریع حرکت کنم؟

وقتی ذینفعان شفافیت می خواهند، یک مشخصات مختصر برنده جلسه است. در اینجا قالبی است که من در یادداشت های شغلی قرار می دهم و در هر سایت تطبیق می دهم:

• نوع دستگاه: حرارتی مغناطیسی، ریل DIN، تک تا چهار قطب در صورت نیاز.
• منحنی سفر: B/C/D انتخاب شده به ازای مشخصات هجوم بار و مطالعات تمایز.
• جریان نامی: بار پیوسته را در ≤80% از امتیاز قطع کننده مطابقت دهید، مگر اینکه به گونه ای دیگر مهندسی شده باشد.
• ظرفیت شکست: نه کمتر از جریان اتصال کوتاه احتمالی محاسبه شده در نقطه نصب، با حاشیه و هماهنگی مستند.
• تاییدیه ها: IEC 60898-1 یا IEC 60947-2 (جهانی) یا UL 489 که در آن حفاظت از شاخه مورد نیاز است. UL 1077 فقط زمانی که حفاظت تکمیلی مناسب باشد.
• پایانه ها: مقادیر گشتاور مشاهده شده. کلاس هادی و خط مشی فرول مستند شده است.
• لوازم جانبی: کنتاکت های کمکی برای BMS، حرکت شنت در جایی که رابط E-stop/fire مورد نیاز است، سیستم باسبار سازنده برای مجموعه های چند قطبی.
• برچسب‌گذاری: شناسه مدار، حرف منحنی و جریان نامی قابل مشاهده با بسته بودن درب در صورت امکان.

اینجاست که ملاحظات برند وارد می شود. من نتایج قوی با طرح‌های صنعتی فشرده داشته‌ام که منحنی‌های کاهش صادقانه را منتشر می‌کنند و اکوسیستم‌های جانبی را ارائه می‌کنند - ویژگی‌هایی که اولین بار هنگام آزمایش متوجه شدم.برنامه ریزواحدها در کنار دیگران در تابلوهای واقعی.

چه سوالات متداول را باید در نظر بگیرم؟

س:چگونه بین منحنی های B، C و D انتخاب کنم؟
الف:منحنی را با هجوم مطابقت دهید: B برای الکترونیک مقاومتی و حساس، C برای موتورهای معمولی و بارهای تجاری مخلوط، D برای هجوم سنگین مانند جوشکارها یا ترانسفورماتورها. اعتبارسنجی در برابر پروفایل های اندازه گیری راه اندازی و مطالعات هماهنگی.

س:تفاوت بین MCB و محافظ مکمل چیست؟
الف:قطع کننده انشعاب (به عنوان مثال، UL 489) می تواند وسیله حفاظتی اولیه برای یک مدار انشعاب باشد. یک محافظ مکمل (UL 1077) از یک طرح حفاظتی موجود در داخل تجهیزات پشتیبانی می کند. از دسته بندی صحیح برای نقش مدار استفاده کنید.

س:چه زمانی باید ظرفیت شکست را ارتقا دهم؟
الف:هر زمان که جریان اتصال کوتاه محاسبه شده یا اندازه گیری شده به رتبه دستگاه نزدیک شود یا سایت احتمالاً منابعی را اضافه می کند که سطح خطا را افزایش می دهد - ترانسفورماتورهای جدید، اتصالات PV یا شارژرهای EV - یک ردیف ظرفیت برای حفظ حاشیه افزایش می دهد.

س:آیا دمای محیط و گروه بندی اهمیت دارد؟
الف:بله. گرما تجمع است. دستگاه‌های با محیط بالا و بسته‌بندی محکم قابلیت حمل جریان را کاهش می‌دهند. جداول درجه بندی سازنده را اعمال کنید و فاصله یا تهویه را برای تخته های متراکم در نظر بگیرید.

س:چگونه از سفرهای مزاحم در روشنایی LED جلوگیری کنم؟
الف:هجوم رانندگان را بررسی کنید، منحنی C را در جایی که B بسیار حساس است در نظر بگیرید، و دنباله های شروع را برای گروه های بزرگ بررسی کنید. خنثی ها را محکم نگه دارید و تأیید کنید که THD رفتار محافظتی را در بالادست ایجاد نمی کند.

س:آیا باید مخاطبین کمکی اضافه کنم یا تریپ شانت؟
الف:اگر به وضعیت راه دور در BMS یا ادغام با سیستم های آتش نشانی و ایستاپ نیاز دارید، بله. کنتاکت‌های کمکی و حرکت‌های شنت، شکن غیرفعال را به عنصری فعال در استراتژی ایمنی و کنترل شما تبدیل می‌کنند.

س:آیا می توانم از یک خانواده در سراسر سایت های جهانی استفاده کنم؟
الف:اغلب، اگر محدوده IEC 60898-1/60947-2 باشد و معادل های UL را برای آمریکای شمالی ارائه دهد. استانداردسازی لوازم یدکی، آموزش و مستندسازی را ساده می کند. من هنوز کد محلی و تنظیمات برگزیده بازرسی را بررسی می کنم.

س:کلمه کلیدی را کجا در اسناد خود قرار دهم؟
الف:از عبارت دقیق استفاده کنید—likeمینی مدار شکن-در صورتحساب مواد، نمودارهای یک خطی و برنامه‌های پانل، بنابراین تیم‌های خرید و نگهداری بدون سردرگمی به همان مشخصات اشاره می‌کنند.

نتیجه گیری

اگر سورپرایز کمتری می‌خواهید، دستگاه‌ها را بر اساس رفتار انتخاب کنید، نه عادت. انتخاب منحنی، حاشیه ظرفیت شکست، کاهش صادقانه، و تمرین نصب تمیز تصمیم می‌گیرد که آیا حفاظت شما در روزهای خوب نامرئی و در روزهای بد تعیین کننده است. من با واجد شرایط ساختن خطوط فشرده و غنی از لوازم جانبی و سپس استانداردسازی در سایت‌های مشابه، به این تعادل رسیده‌ام تا عملیات‌ها ثبات داشته باشند و امور مالی TCO پایین‌تری داشته باشند. اگر در حال بررسی گزینه‌هایی برای تابلوی بعدی خود هستید، خوشحالم که یادداشت‌های میدانی را به اشتراک می‌گذارم و به شما کمک می‌کنم انتخاب درست را با بارهای خود ترسیم کنید.

آماده ارزیابی مدارهای خاص یا درخواست نمونه هستید؟با ما تماس بگیرید برای بحث در مورد رتبه‌بندی، منحنی‌ها، و لوازم جانبی برنامه‌تان، یا همین امروز یک استعلام بگذارید و من به شما کمک می‌کنم فهرست کوتاهی بسازید که متناسب با بودجه و جدول زمانی شما باشد. بعدی شمامینی مدار شکنتصمیم باید آخرین باری باشد که به آن فکر می کنید - تا زمانی که پانل شما را ذخیره کند.
