کلید تعویض جهانی برای مصارف خانگی و صنعتی

سوئیچ Universal Changeover که به عنوان سوئیچ بادامک نیز شناخته می شود، می تواند بین دو منبع تغذیه، دو بار یا دو مدار در هر جهت سوئیچ کند. PUGAO (Plannter Electric) خدمات ODM و OEM را برای این محصولات ارائه می دهد. شما می توانید در هر زمان با ما تماس بگیرید تا در مورد استفاده از تجهیزات الکتریکی مختلف از جملهمحافظ های ولتاژوMCB ها.

ویژگی های کلیدی

1. سوئیچینگ چند موقعیتی

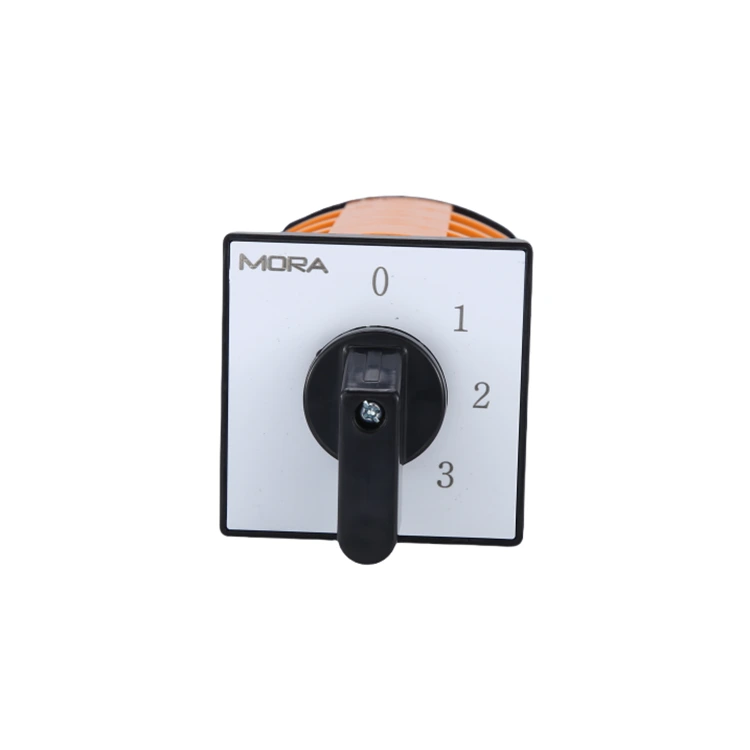

سوئیچ Universal Changeover از سوئیچینگ 2 موقعیت، 3 موقعیت و چند موقعیت پشتیبانی می کند و امکان انتخاب حالت های مدار مختلف مانند برق اصلی / خاموش / برق پشتیبان را فراهم می کند.

2. قابلیت کنترل چند مداری

این نوع سوئیچ تعویض قادر به کنترل چندین مدار به طور همزمان است که الزامات کنترل الکتریکی پیچیده را برآورده می کند. معمولاً در کابینت های کنترل و پانل های تجهیزات استفاده می شود.

3. تطبیق پذیری بالا

مناسب برای هر دو سیستم تک فاز و سه فاز، می تواند برای سوئیچینگ برق یا کنترل سیگنال استفاده شود و به یک دستگاه اجازه می دهد تا طیف وسیعی از کاربردها را انجام دهد.

4. ساختار فشرده و نصب آسان

طراحی ما دارای نصب پانل به عنوان گزینه استاندارد است، با نصب ریل DIN نیز موجود است. این طراحی صرفه جویی در فضا، ادغام یکپارچه با سیستم های کنترل را تسهیل می کند.

سناریوهای کاربردی اصلی

کلیدهای تعویض یونیورسال به طور گسترده در کابینت های توزیع برق و کنترل صنعتی استفاده می شوند. PUGAO در درجه اول این محصول را برای کاربردهای زیر عرضه می کند:

1. اندازه گیری و نظارت برق

در کابینت های توزیع برق، برای به حداقل رساندن هزینه ها، معمول است که برای هر فاز ولت متر اختصاصی نصب نشود.

این سری از کلیدها را می توان بر روی صفحه ابزار کابینت توزیع نصب کرد و با یک ولت متر جفت کرد. با چرخاندن سوئیچ تغییر یونیورسال، کاربران می توانند به صورت متوالی ولتاژ فاز L1، L2 و L3 را اندازه گیری کنند یا ولتاژ خط را اندازه گیری کنند.

2. کنترل موتور کم ظرفیت

این سوئیچ‌ها برای استفاده با ماشین‌ابزارهای کوچک، پمپ‌های آب مینیاتوری و بالابرهای برقی مناسب هستند که معمولاً شامل موتورهای کم‌ظرفیتی با توان 5.5 کیلووات یا کمتر است. آنها کنترل مستقیم روی راه اندازی موتور، خاموش شدن، تنظیم سرعت و چرخش رو به جلو/عقب را امکان پذیر می کنند.

3. سوئیچینگ منطقی برای مدارهای پیچیده

در کابینت‌های کنترل، سیستم‌های کنترل سروو موتور و مدارهای راه‌اندازی Star-Delta، سوئیچ تعویض جهانی به عنوان یک فرستنده سیگنال برای جابجایی بین حلقه‌های کنترل عمل می‌کند. به عنوان مثال می توان از تغییر حالت دستی به حالت خودکار یا تغییر پارامترهای عملکرد سروو موتور اشاره کرد.

چه پارامترهای کلیدی را در رابطه با تغییر سوئیچ خواهیم دید؟

جریان عملیاتی نامی: حداکثر جریانی که یک کلید می تواند به طور پیوسته تحت شرایط مشخص حمل کند.

ولتاژ عایق نامی: حداکثر ولتاژی که لایه عایق سوئیچ می تواند تحمل کند.

ولتاژ مقاومت در برابر ضربه نامی: توانایی مقاومت در برابر نوسانات ولتاژ بالا.

تعداد قطب ها: 2، 3 یا 4 قطب، که تعداد مسیرهای جریانی را که می توان به طور همزمان تغییر داد را تعیین می کند.

درجه حفاظت (IP Code): درجه حفاظت در برابر اجسام جامد و مایعات. دوام مکانیکی و الکتریکی: تعداد عملیات مکانیکی (بدون بار) و عملیات الکتریکی (در جریان نامی) که یک کلید برای تحمل آن طراحی شده است.

اقدامات احتیاطی در نصب و سیم کشی

ابتدا به محل نصب Universal Changeover Switch توجه کنید. مکانی تمیز، خشک و به راحتی در دسترس با فضای کافی برای عملیات و نگهداری انتخاب کنید. این مکان باید با مقررات محلی برق مطابقت داشته باشد. برای اینکه بتوانید جریان نامی کامل کلید و بار متصل را تحمل کنید، باید کابلی با مقطع مناسب انتخاب شود. تمام اتصالات ترمینال را با مقادیر گشتاور مشخص شده محکم کنید، در غیر این صورت ممکن است گرمای بیش از حد رخ دهد.

سوئیچ تعویض جهانی در مقابل سوئیچ تغییر دستی در مقابل سوئیچ تغییر خودکار
