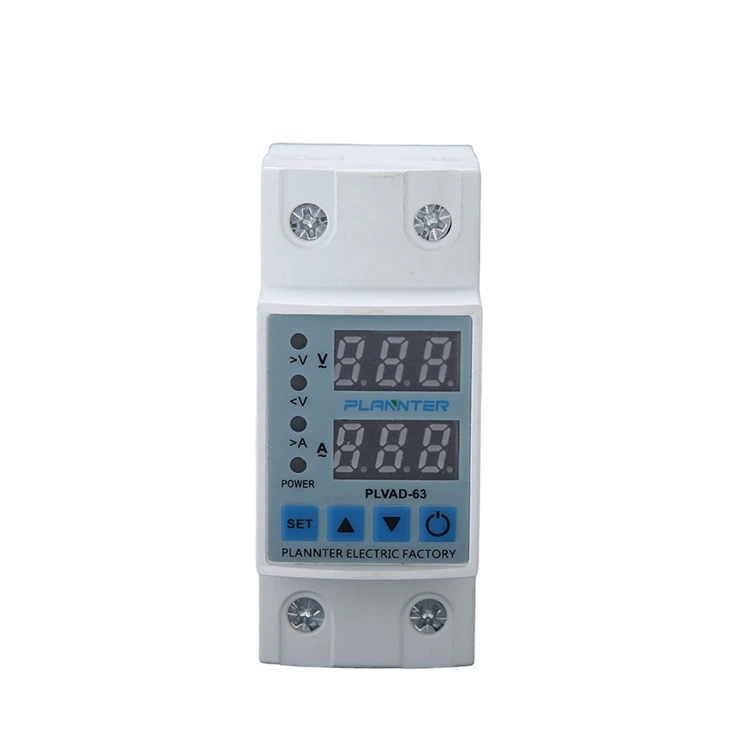

محافظ ولتاژ برق

Pugao (PLANNTER) در تولید محافظ ولتاژ الکتریکی، نظارت بر وضعیت ولتاژ در زمان واقعی، مواجهه با ولتاژ بیش از حد یا کم ولتاژ به طور خودکار و به سرعت برق را قطع می کند و به طور موثر طول عمر تجهیزات را افزایش می دهد. این محصولات از سفارشی سازی OEM/ODM پشتیبانی می کنند و مستقیماً از کارخانه های چینی تهیه می شوند و به طور گسترده در سیستم های کنترل خانگی، اداری، پزشکی و صنعتی استفاده می شوند.

به عنوان یک تولید کننده و تامین کننده حرفه ای، محافظ های ولتاژ برق را با قیمت های مقرون به صرفه ارائه می دهد. دارای جریان نامی 40A/63A و ولتاژ نامی 220V/230V است. نصب آن آسان و سریع است، روی ریل نصب می شود، به طور کامل در جعبه توزیع استاندارد قابل نصب است و در یک ماده مقاوم در برابر شعله قرار می گیرد. به راحتی به مدارهای خانگی یا صنعتی متصل می شود و برای حفاظت مدار در منازل و کارخانه های کوچک مناسب است.

توجه: لطفاً اتصالات دستگاه را با توجه به نوع اتصال انجام دهید. لطفاً مقادیر تنظیم جریان اضافه، ولتاژ بالا و پایین دستگاه را با توجه به جریان عملیاتی و مقادیر ولتاژ بار تنظیم کنید. در غیر این صورت ممکن است دستگاه آسیب ببیند.

ویژگی های فنی

طراحی دو نمایشگر:ولتاژ ورودی و ولتاژ خروجی را می توان در یک نگاه مشاهده کرد که برای قضاوت بصری وضعیت فعلی و وضعیت منبع تغذیه تجهیزات خوب است.

آستانه های قابل برنامه ریزی:ما می توانیم مقدار ولتاژ بیش از حد/کمتر و زمان بازیابی تاخیری را با توجه به تجهیزات از پیش برنامه ریزی شده تنظیم کنیم تا از تعویض مکرر جلوگیری کنیم.

استفاده از مواد عایق بالا:محافظ ولتاژ برق از پوسته بازدارنده شعله و مواد عایق مقاوم در برابر ولتاژ بالا استفاده می کند که دارای ضریب ایمنی بالا و عمر طولانی است.

ملاحظات کلیدی برای انتخاب محافظ برق

انتخاب درستمحافظ ولتاژ برقبرای اطمینان از اینکه تجهیزات حساس شما به طور کامل در برابر نوسانات شبکه غیر قابل پیش بینی محافظت می شوند، نیاز به درک چندین پارامتر فنی دارد. به عنوان یک متخصصتامین کننده چین، PUGAO (Plannter Electric) ارزیابی عوامل زیر را توصیه می کند:

1. ولتاژ بستن (سطح حفاظت از ولتاژ)

این حداکثر ولتاژی است که محافظ اجازه می دهد تا در طول یک ولتاژ به تجهیزات شما منتقل شود.

• آستانه ایمنی:ولتاژ گیره کمتر نشان دهنده حفاظت بهتر است. محافظ‌های ما دارای آستانه‌های قابل برنامه‌ریزی هستند (مثلاً 230 ولت تا 300 ولت) بنابراین می‌توانید دقیقاً محدودیتی را که تجهیزاتتان می‌تواند تحمل کند تعیین کنید.
• تطبیق تجهیزات:برای جلوگیری از خرابی دی الکتریک، اطمینان حاصل کنید که ولتاژ گیره کمتر از ولتاژ مقاومت عایق وسایل متصل شما است.

2. زمان پاسخگویی

در صورت یک سنبله، هر میلی ثانیه مهم است. یک با کیفیت بالامحافظ ولتاژ برقباید قبل از رسیدن موج به اجزای داخلی شما عمل کند.

• تحریک میلی ثانیه ای:دستگاه‌های ما برای قطع سریع مهندسی شده‌اند و بسته به نوع خطا معمولاً بین 20 تا 50 میلی‌ثانیه پاسخ می‌دهند.
• جداسازی فوری:زمان‌های پاسخ سریع‌تر به‌طور مؤثری از «موج اول» موج از آسیب رساندن به مدارهای نیمه‌رسانای ظریف در رایانه‌ها و دستگاه‌های پزشکی جلوگیری می‌کند.

3. پوشش حفاظتی

برای اطمینان از پایداری جامع سیستم، خطرات خاصی را ارزیابی کنید که دستگاه پوشش می دهد.

• ولتاژ بیش از / کمتر از حد:همه موج‌ها "بالا" نیستند. ولتاژ پایین پایدار (برون‌آوت‌ها) می‌تواند موتورهای تهویه مطبوع و پمپ‌ها را به آسانی یک سنبله بسوزاند.
• جریان بیش از حد و نشتی:واحدهای جامع همچنین شامل نظارت بر جریان و مهار نوسانات برای محافظت در برابر خطاهای مدار داخلی و اثرات روشنایی اتمسفر است.

4. انواع حفاظت از ولتاژ

درک نصب "Zone" به انتخاب صحیح کمک می کندمحافظ ولتاژ برقبرای امکانات شما:

• سوار بر ریل (نوع 2/3):اینها مستقیماً در جعبه توزیع نصب می شوند. آنها انتخاب ایده آلی برای سیستم های کنترل خانگی، اداری و صنعتی هستند و حفاظت متمرکزی را برای مدارهای چند شاخه ارائه می دهند.
• نقطه استفاده:دستگاه های کوچکتر طراحی شده برای دارایی های فردی با ارزش بالا.
• درجه صنعتی:واحدهایی که در مواد ضد شعله و با عایق بالا قرار دارند که به طور خاص برای محیط های کارخانه با بارهای القایی سنگین طراحی شده اند.

5. تعمیر و نگهداری و ویژگی های بازیابی

یکی از ویژگی های مهم محافظ های مدرن توانایی آنها در بازگرداندن برق به طور خودکار است.

• عملکرد تنظیم مجدد خودکار:به دنبال محافظ هایی باشید که دارای زمان بازیابی تاخیری قابل برنامه ریزی هستند. این از اثر "سوسو زدن" در جایی که برق به سرعت وارد و خارج می شود، جلوگیری می کند، که می تواند آسیب بیشتری نسبت به یک قطع برق داشته باشد.
• مانیتورینگ بصری:طراحی‌های نمایشگر دوگانه به پرسنل تعمیر و نگهداری اجازه می‌دهد تا به سرعت سلامت برق ورودی را بدون نیاز به مولتی متر خارجی بررسی کنند.

سوالات متداول

تفاوت بین نوار برق و محافظ برق چیست؟

یک نوار برق صرفاً پریزهای اضافی را فراهم می کند، در حالی که یکمحافظ ولتاژ برقبه طور فعال مدار را در هنگام افزایش یا افت ولتاژ برای جلوگیری از فرسودگی سخت افزار کنترل می کند و آن را قطع می کند.

هنگام خرید محافظ برق به چه نکاتی توجه کنم؟

به دنبال آستانه های ولتاژ قابل تنظیم، محفظه مقاوم در برابر شعله با کیفیت بالا و درجه جریان قطعی بالا (مانند 40A یا 63A) باشید که با کل بار شما مطابقت دارد.

آیا محافظ های برق فرسوده می شوند؟

بله. با گذشت زمان، قرار گرفتن مکرر در معرض نوسانات ولتاژ می تواند اجزای داخلی را تخریب کند. محافظ های باکیفیت با مواد عایق بادوام دوام بیشتری دارند، اما باید به طور دوره ای از نظر دقت عملیاتی بازرسی شوند.

آیا برای همه وسایل به محافظ برق نیاز دارم؟

برای دستگاه هایی با موتورهای حساس یا بردهای کنترل مانند یخچال، تجهیزات پزشکی و سیستم های CNC صنعتی به شدت توصیه می شود، زیرا این دستگاه ها در برابر ولتاژ ناپایدار آسیب پذیر هستند.

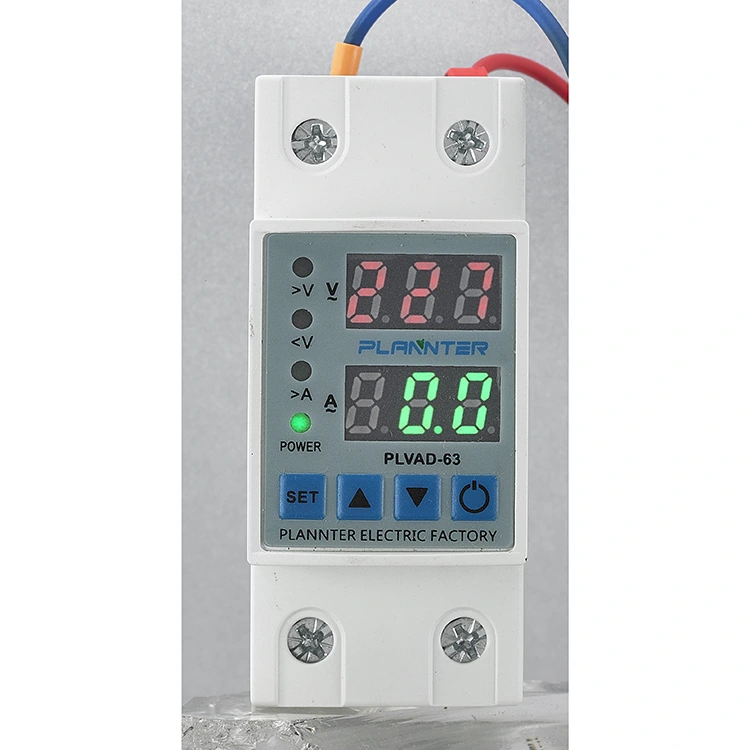

نمایشگر و دکمه ها

1 - دکمه SET: این دکمه برای ذخیره پس از تنظیم/تغییر مقادیر بیش از حد جریان و مقادیر تنظیم ولتاژ بالا/پایین و خطا استفاده می شود.

زمان انتظار

2 - دکمه UP: مقدار مورد نیاز را افزایش دهید.

3 - دکمه پایین: مقدار مورد نیاز را کاهش دهید.

4 - دکمه روشن/خاموش دستی: برای خاموش کردن خروجی دستگاه استفاده می شود. در این حالت، صفحه نمایش "خاموش" را نشان می دهد و دستگاه تنظیم مجدد خودکار انجام نمی دهد. این دکمه را دوباره فشار دهید تا دستگاه دوباره برای عملکرد عادی (در شرایط بدون خطا) روشن شود.

5 - نمایش فعلی

1st Display Group: در حین کارکرد عادی، این بخش مقدار ولتاژ ورودی (شبکه اصلی) را نمایش می دهد. هنگامی که ایرادی وجود ندارد، صفحه نمایش به طور پیوسته روشن می‌ماند و در صورت بروز خطا (اضافه یا کم ولتاژ) چشمک می‌زند. در طول برنامه نویسی، مقادیر تنظیمات مربوطه مانند جریان بیش از حد، آستانه ولتاژ بالا/پایین، تاخیر خطا و تاخیر بازنشانی را نشان می دهد.

6 - نمایشگر ولتاژ

گروه نمایش دوم: در شرایط کاری عادی، این قسمت مقدار فعلی را نشان می دهد. هنگامی که هیچ ایرادی وجود نداشته باشد، صفحه به طور پیوسته روشن می شود و در صورت بروز وضعیت بیش از حد، چشمک می زند. در طول مرحله برنامه نویسی، این نمایشگر مقادیر عددی پارامترهای مربوطه را نشان می دهد.

7 - نشانگرهای LED:

A>: هنگامی که خطای بیش از حد جریان تشخیص داده می شود روشن می شود.

V>: هنگام بروز خطای ولتاژ بالا روشن می شود.

V<: هنگام بروز خطای ولتاژ پایین روشن می شود.

خاموش: وقتی دستگاه شروع به کار خروجی می کند روشن می شود.

نمودار اتصال

سیم های نول و فاز از منبع تغذیه اصلی باید به ترمینال های "N" و "L" که به عنوان ورودی دستگاه برچسب گذاری شده اند وصل شوند.

خطوط نول و فاز تجهیزاتی که باید از ولتاژ اضافی و کم ولتاژ محافظت شوند باید به پایانه های "N" و "L" واقع در بخش خروجی دستگاه متصل شوند.

ابعاد
