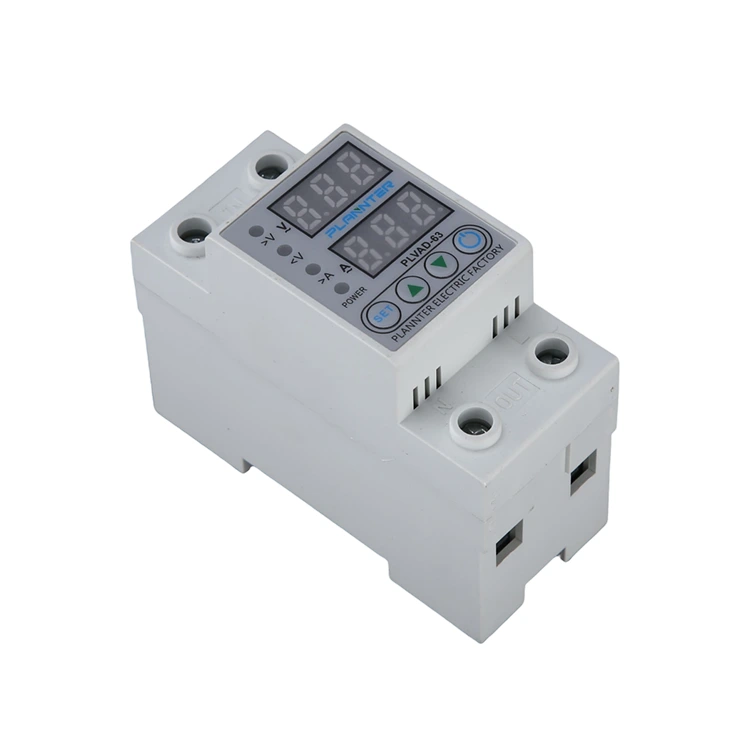

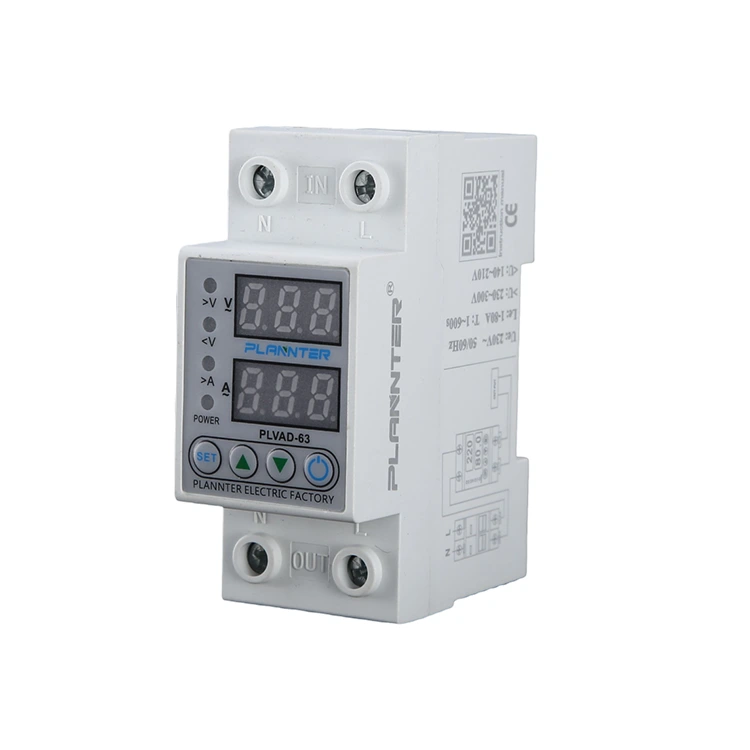

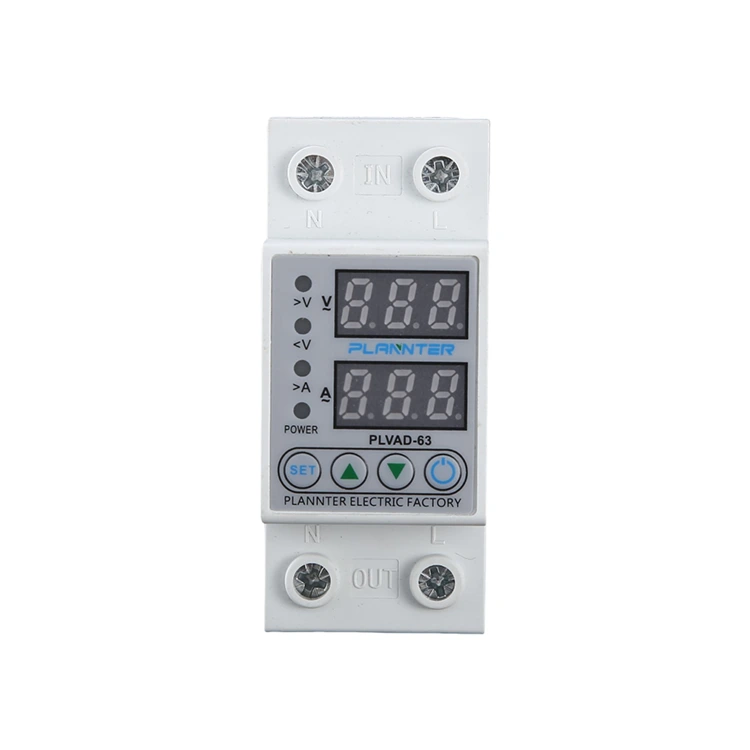

محافظ ولتاژ بالا و پایین قابل تنظیم

اگر نوسانات ولتاژ نه تنها منجر به کاهش عملکرد تجهیزات شود، به احتمال زیاد باعث آسیب به قطعات، از دست دادن داده ها و حتی خطرات آتش سوزی می شود. محافظ ولتاژ بیش و پایین قابل تنظیم Pugao (PLANNTER) نه تنها می تواند اولین بار برای شناسایی ناهنجاری ها، قطع منبع تغذیه، نظارت در زمان واقعی، ولتاژ بیش از حد و پشتیبانی از برق، افزایش طول عمر تجهیزات باشد. OEM/ODM، قابل استفاده برای سیستم های کنترل خانگی، اداری، پزشکی و صنعتی. همچنین داده‌های تغییر ولتاژ بصری را برای پرسنل تعمیر و نگهداری فراهم می‌کند، که نظارت طولانی‌مدت عملیات را قبل از وقوع خطا تسهیل می‌کند.

ارسال استعلام

توضیحات محصول

Pugao (PLANNTER) کارخانه مخصوص به خود را دارد و کلیه محصولات این شرکت تست های آزمایشگاهی ملی و بین المللی را گذرانده اند. این شرکت دارای گواهینامه های ISO9001، ISO14001، ISO45001، گزارش تست نوع استاندارد IEC و غیره است. محافظ ولتاژ قابل تنظیم بیش از حد و کمتر از اندازه کوچک است، فضا را اشغال نمی کند، نصب آن آسان است، با استفاده از نصب ریلی، بدون نیروی کمکی اضافی. و ضریب ایمنی بالا می تواند پایش بلادرنگ شرایط خطای بیش از حد ولتاژ تک فاز و کم ولتاژ باشد. چه ولتاژ بیش از حد یا کمتر از ولتاژ، مقدار قابل تنظیم است، 3 چراغ نشانگر برای نشان دادن عملکردهای مختلف وضعیت کار ساده است.

محافظ ولتاژ بالا و پایین قابل تنظیم چیست؟

رامحافظ ولتاژ بالا و پایین قابل تنظیمیک دستگاه ایمنی جمع و جور است که برای نظارت بر نوسانات ولتاژ در زمان واقعی و قطع خودکار برق در صورت وقوع شرایط غیرعادی طراحی شده است. این به جلوگیری از آسیب تجهیزات، از دست رفتن داده ها و خطرات ایمنی ناشی از ولتاژ ناپایدار کمک می کند.

نظارت بر زمان واقعی شرایط ولتاژ
قطع خودکار برق در هنگام خطا
مناسب برای سیستم های خانگی، اداری، پزشکی و صنعتی

ویژگی های کلیدی

آستانه های قابل تنظیم

تنظیمات ولتاژ قابل تنظیم در محدوده 220 ولت تا 230 ولت برای سیستم های تک فاز
صفحه نمایش دیجیتال دوگانه ولتاژ و مقادیر تنظیم شده را در زمان واقعی نشان می دهد
امکان سفارشی سازی دقیق بر اساس نیازهای برنامه را فراهم می کند

انواع حفاظت

حفاظت از اضافه ولتاژ (به عنوان مثال، > 230 ولت)
حفاظت در برابر ولتاژ (به عنوان مثال، <230 ولت)
حفاظت در برابر جریان اضافه (به عنوان مثال، > 63A)
قطع خودکار برای جلوگیری از آسیب به تجهیزات
رامحافظ ولتاژ بالا و پایین قابل تنظیمعملکرد ایمن را در شرایط قدرت ناپایدار تضمین می کند

زمان های بازیابی

بازیابی خودکار پس از بازگشت ولتاژ به محدوده طبیعی
زمان تاخیر قابل تنظیم برای جلوگیری از تعویض مکرر
پایداری سیستم و طول عمر تجهیزات را بهبود می بخشد

نصب و راه اندازی

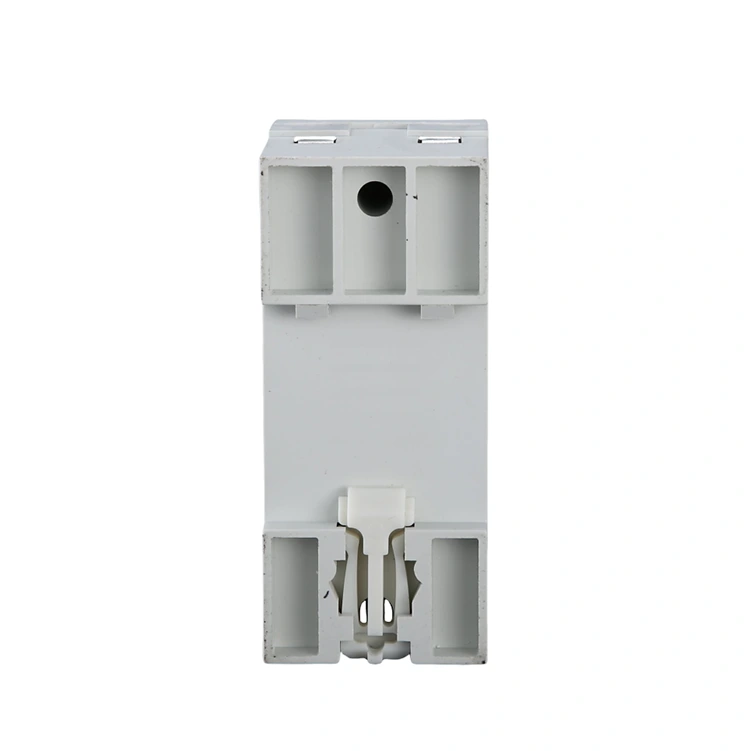

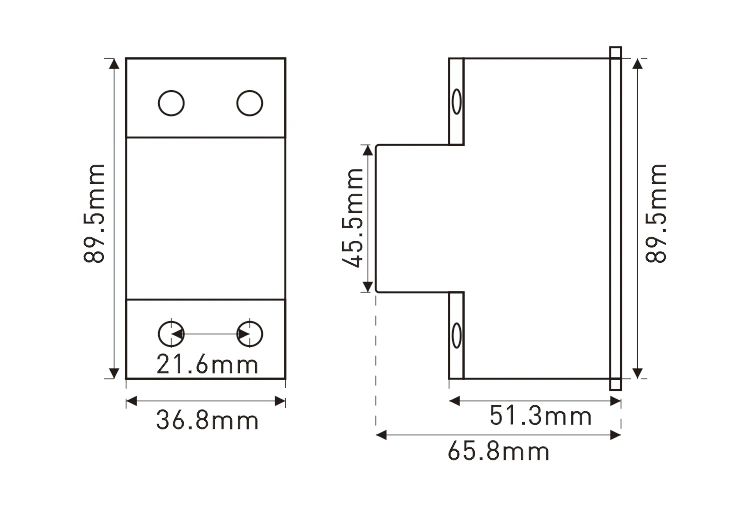

اندازه جمع و جور با طراحی نصب ریل DIN
بدون نیاز به برق کمکی اضافی
نصب سریع و آسان در تابلوهای توزیع

تطبیق پذیری

قابل استفاده در محیط های مسکونی، تجاری و صنعتی
وضعیت بصری را از طریق نشانگرهای LED قرمز/سبز ارائه می دهد
از سفارشی سازی OEM/ODM برای نیازهای مختلف پروژه پشتیبانی می کند
رامحافظ ولتاژ بالا و پایین قابل تنظیمیک راه حل انعطاف پذیر برای سیستم های حفاظت از قدرت مدرن ارائه می دهد

Adjustable Over and Under Voltage Protector

تفاوت های کلیدی

محافظ ولتاژ در مقابل محافظ ولتاژ

عملکرد:یک محافظ ولتاژ سطوح ولتاژ مداوم را کنترل می کند، در حالی که یک محافظ ولتاژ، سنبله های کوتاه و پرانرژی (گذرا) را کنترل می کند.
محدوده حفاظت:محافظ های ولتاژ برق را در هنگام ولتاژ بیش از حد/کمتر قطع می کنند. محافظ های ولتاژ میخ های ناگهانی را جذب یا منحرف می کنند
زمان پاسخگویی:محافظ های ولتاژ در نانوثانیه به سنبله ها واکنش نشان می دهند. محافظ های ولتاژ به شرایط ولتاژ غیرعادی پایدار پاسخ می دهند
کاربرد:محافظ های ولتاژ ایده آل برای رعد و برق یا سوئیچینگ نوسان هستند، در حالی کهمحافظ ولتاژ بالا و پایین قابل تنظیمبرای ناپایداری طولانی مدت ولتاژ طراحی شده است
ایمنی سیستم:استفاده از هر دو دستگاه با هم محافظت کامل تری را فراهم می کند

محافظ ولتاژ در مقابل تثبیت کننده

عملکرد:هنگامی که ولتاژ ناامن است، یک محافظ ولتاژ برق را قطع می کند. یک تثبیت کننده به طور فعال ولتاژ خروجی را تنظیم و حفظ می کند
حالت عملیات:محافظ ها به عنوان یک دستگاه قطع ایمنی عمل می کنند، در حالی که تثبیت کننده ها به طور مداوم سطوح ولتاژ را تنظیم می کنند
هزینه و پیچیدگی:محافظ های ولتاژ ساده تر و مقرون به صرفه تر هستند. تثبیت کننده ها پیچیده تر و معمولاً گران تر هستند
مصرف انرژی:تثبیت کننده ها در حین کار برق مصرف می کنند. محافظ هایی مانندمحافظ ولتاژ بالا و پایین قابل تنظیمحداقل مصرف انرژی دارند
مورد استفاده:محافظ ها برای ایمنی عمومی تجهیزات مناسب هستند، در حالی که تثبیت کننده ها در مواردی که ولتاژ ثابت مورد نیاز است استفاده می شود

سوالات متداول

آیا می توانم آستانه های ولتاژ را برای یک سیستم تک فاز 230 ولت سفارشی کنم؟

بله، البته. ما از تنظیمات ولتاژ قابل تنظیم از 220 ولت تا 230 ولت پشتیبانی می کنیم. این محافظ قابل تنظیم بیش از حد و کمتر از ولتاژ دارای یک صفحه نمایش دیجیتال دوگانه است که مقدار تنظیم را در زمان واقعی نشان می دهد و LED های قرمز و سبز که به عنوان یک اقدام احتیاطی در مورد شرایط ولتاژ بیش از حد/کمتر هشدار می دهند.

محافظ ولتاژ دو نمایشگر چه محافظتی در برابر نوسانات برق ارائه می دهد؟

این دستگاه از آسیب های ناشی از اضافه ولتاژ > 230 ولت، ولتاژ کمتر از 230 ولت، اضافه جریان > 63 آمپر و جریان زیر 63 آمپر جلوگیری می کند. LED های قرمز/سبز به وضوح شرایط غیرعادی را نشان می دهند، بنابراین نگران نباشید، عملکرد قطع به طور خودکار فعال می شود تا در صورت نوسان بیش از حد ولتاژ، به دستگاه آسیب نرسد.

چگونه یک محافظ ولتاژ قابل تنظیم نصب کنم؟

دستگاه را روی یک ریل استاندارد DIN در داخل پانل توزیع نصب کنید
ترمینال های ورودی (منبع تغذیه) و خروجی (بار) را طبق نمودار سیم کشی وصل کنید
اطمینان حاصل کنید که سیم کشی با ولتاژ نامی مطابقت دارد (به عنوان مثال، 220-230 ولت تک فاز)
آستانه های ولتاژ بیش از یا کمتر را قبل از عملیات تنظیم کنید
رامحافظ ولتاژ بالا و پایین قابل تنظیمبه برق کمکی اضافی نیاز ندارد، نصب را ساده می کند

چرا دستگاه خاموش و سپس روشن می شود؟

این یک رفتار حفاظتی طبیعی در طول نوسانات ولتاژ است
هنگامی که ولتاژ از حد تعیین شده بیشتر شود یا از آن کمتر شود، دستگاه برق را قطع می کند
پس از بازگشت ولتاژ به محدوده ایمن، به طور خودکار دوباره وصل می شود
تاخیر داخلی (زمان بازیابی) از تعویض مکرر جلوگیری می کند و از تجهیزات محافظت می کند
رامحافظ ولتاژ بالا و پایین قابل تنظیمحفاظت مداوم را بدون تنظیم مجدد دستی تضمین می کند

اگر صفحه نمایش ولتاژ را نشان می دهد اما برقی به خانه نمی رسد، چه کار کنم؟

بررسی کنید که آیا دستگاه به دلیل ولتاژ غیرعادی در حالت حفاظت قرار دارد یا خیر
بررسی کنید که ولتاژ در محدوده ایمن از پیش تعیین شده باشد
صبر کنید تا زمان تاخیر برای اتصال مجدد خودکار به پایان برسد
اتصالات سیم کشی را برای نصب شل یا نادرست بررسی کنید
اگر مشکل همچنان ادامه داشت، با یک برقکار یا پشتیبانی فنی واجد شرایط مشورت کنید

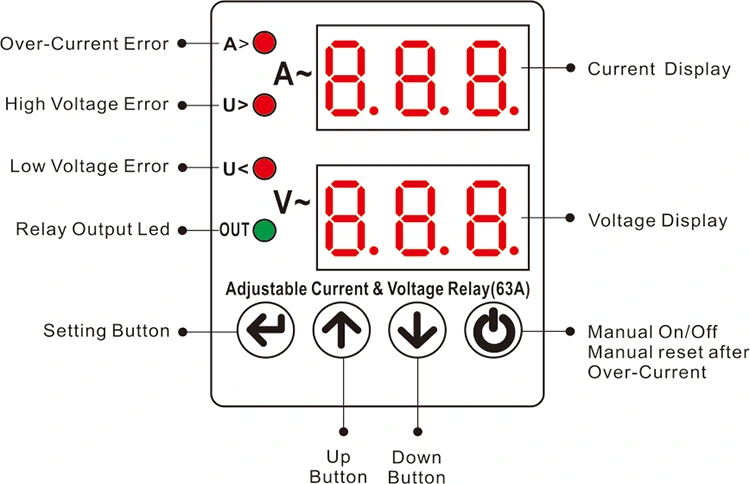

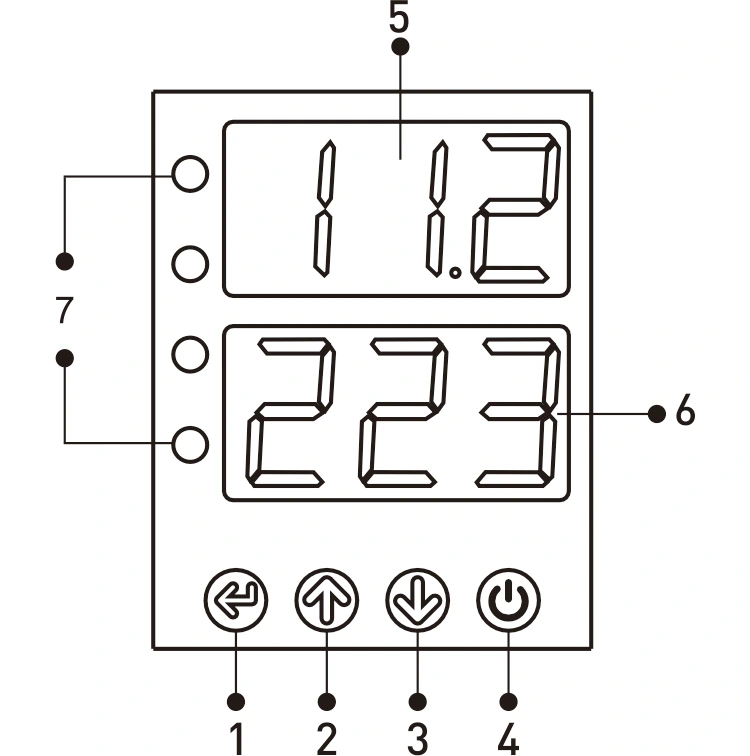

نمایشگر و دکمه ها

Adjustable Over and Under Voltage Protector

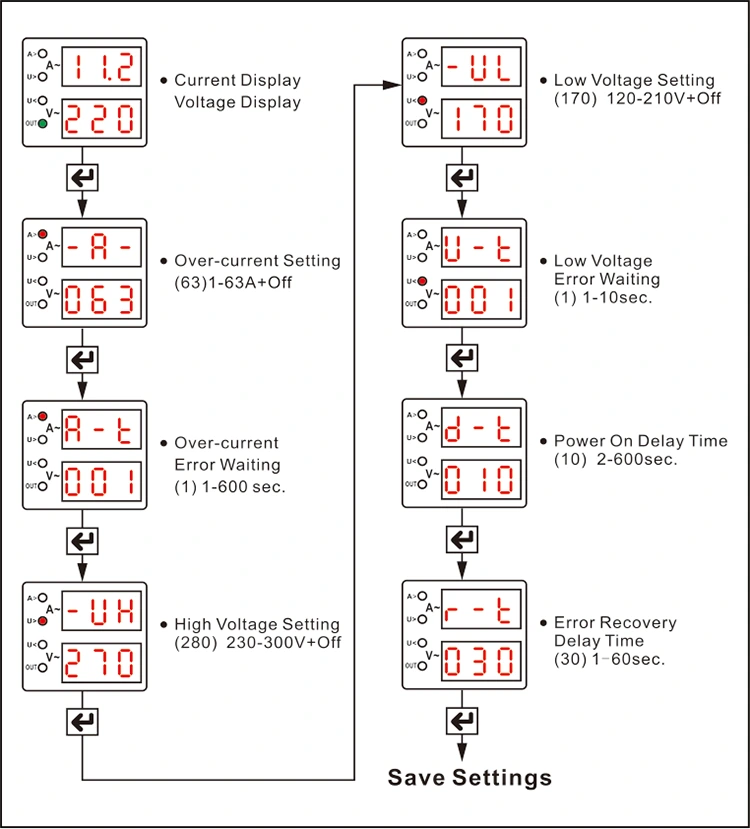

1 - دکمه SET: این دکمه برای ذخیره پس از تنظیم/تغییر مقادیر بیش از حد جریان و مقادیر تنظیم ولتاژ بالا/پایین و خطا استفاده می شود.

زمان انتظار

2 - دکمه UP: مقدار مورد نیاز را افزایش دهید.

3 - دکمه پایین: مقدار مورد نیاز را کاهش دهید.

Adjustable Over and Under Voltage Protector

4 - دکمه روشن/خاموش دستی: برای کنترل دستی خروجی دستگاه استفاده می شود. هنگامی که دکمه خاموش کردن خروجی فشار داده می شود، صفحه نمایش "OFF" را نشان می دهد و دستگاه عملکردهای بازنشانی خودکار را انجام نمی دهد. دوباره دکمه را فشار دهید تا دستگاه دوباره روشن شود و کار عادی (در شرایط بدون خطا) از سر گرفته شود.

5 - نمایش فعلی

گروه نمایش اول: در طول کارکرد عادی، این نمایشگر محافظ ولتاژ بیش از حد و کمتر از ولتاژ قابل تنظیم مقدار ولتاژ ورودی (شبکه اصلی) را نشان می دهد. صفحه نمایش در شرایط عادی به طور پیوسته روشن می ماند و در صورت بروز خطا (مانند ولتاژ بالا یا پایین) چشمک می زند. در طول برنامه ریزی پارامتر، این نمایشگر مقادیر تنظیمات مربوطه، از جمله جریان اضافه، محدودیت های ولتاژ بالا/پایین، زمان تاخیر خطا و زمان تاخیر بازنشانی را نشان می دهد.

Adjustable Over and Under Voltage Protector

6 - نمایشگر ولتاژ

2nd Display Group: در حین عملکرد عادی، این نمایشگر مقدار فعلی را نشان می دهد. صفحه نمایش در شرایط عادی به طور پیوسته روشن می ماند و در صورت بروز خطای جریان بیش از حد چشمک می زند. در طول برنامه ریزی پارامتر، این نمایشگر مقادیر عددی مربوط به تنظیمات مربوطه را نشان می دهد.

7 - نشانگرهای LED:

A>: هنگامی که خطای بیش از حد جریان تشخیص داده می شود روشن می شود.

V>: هنگام تشخیص خطای ولتاژ بالا روشن می شود.

V<: هنگام تشخیص خطای ولتاژ پایین روشن می شود.

OUT: هنگامی که دستگاه شروع به خروجی برق می کند روشن می شود.

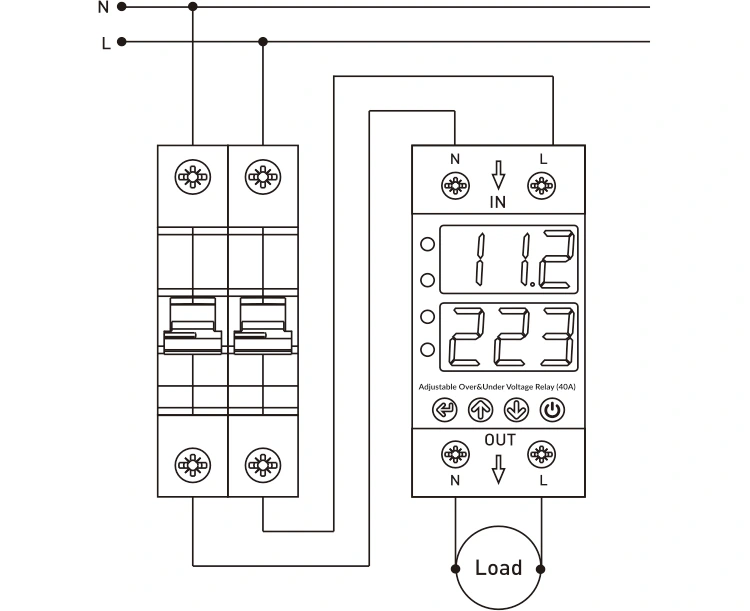

نمودار اتصال:

سیم های نول و فاز از منبع تغذیه باید به ترمینال های "N" و "L" با برچسب "ورودی" روی دستگاه متصل شوند.

اتصالات نول و فاز برای تجهیزاتی که باید در برابر ولتاژ بیش از حد و کمتر از آن محافظت شوند باید از پایانه های "N" و "L" در بخش "خروجی" دستگاه گرفته شوند.

Adjustable Over and Under Voltage Protector
