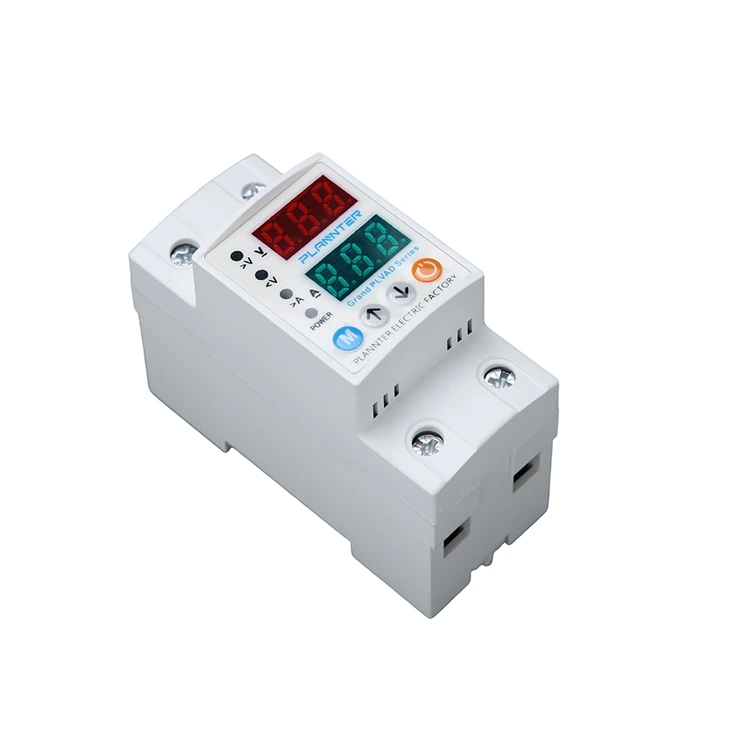

محافظ 40A 63A بالای و زیر

پوگائو محافظ 40A 63A بالای و زیریک دستگاه ایمنی الکتریکی تخصصی است که برای محافظت از مدارها و وسایل متصل از ناپایداری ولتاژ طراحی شده است. این واحد نصب شده روی ریل که برای سیستم های استاندارد 220VAC/230VAC (50/60Hz) رتبه بندی شده است، به طور مداوم ولتاژ خط را نظارت می کند.

هنگامی که سطح ولتاژ از آستانه ایمن (اضافه ولتاژ) یا افت خیلی کم (کم ولتاژ) فراتر رفت، به طور خودکار منبع تغذیه را قطع می کند و از آسیب به موتورها، بردهای مدار و سیم کشی جلوگیری می کند. با طراحی قوی که قادر به کار در دمای -20 درجه سانتیگراد تا +55 درجه سانتیگراد است، عملکرد قابل اعتماد را در محیط های مختلف تضمین می کند.

اصل عملیات

اصل عملکرد 40A 63A Over and Under Protector در واقع نظارت بر داده های ولتاژ است. این شامل، برای مثال، تشخیص و نظارت بر حسگرها، واحدهای کنترل، رله ها و سایر شرایط است.

سنسور: سطح ولتاژ را می توان در زمان واقعی نظارت کرد. اگر ولتاژ از آستانه از پیش تعیین شده ما بیشتر شود یا از آن پایین‌تر بیاید، سنسور سیگنالی را به واحد کنترل ارسال می‌کند و از ما می‌خواهد فرآیند را اجرا کنیم.

واحد کنترل: می تواند سیگنال ها را از سنسور دریافت کند و تعیین می کند که آیا ولتاژ غیر طبیعی است یا خیر. اگر ولتاژ خیلی زیاد یا خیلی کم تشخیص داده شود، واحد کنترل اقدامات حفاظتی را فعال می کند.

رله: با فرمان واحد کنترل، رله به سرعت مدار را باز می کند تا تجهیزات را از آسیب محافظت کند و از آتش سوزی جلوگیری کند.

حفاظت از تجهیزات

ماشین آلات حساس برای عملکرد صحیح نیاز به توان پایدار دارند. رامحافظ 40A 63A بالای و زیربه طور گسترده ای برای محافظت استفاده می شود:

• تجهیزات پزشکی:اطمینان از آسیب نرسیدن به ابزارهای تشخیصی حیاتی توسط میخ های برق.
• ابزار دقیق:حفظ دقت سیستم های کنترل و سنسورهایی که بر ولتاژ ثابت متکی هستند.

بارهای صنعتی/تجاری

برای کاربردهای سنگین‌تر، این دستگاه برای تحمل بارهای الکتریکی قابل‌توجه، رتبه‌بندی جریان بالایی را ارائه می‌دهد:

• امتیاز 40A:مناسب برای مدارهای روشنایی تجاری استاندارد و تنظیمات تجهیزات اداری کوچکتر.
• رتبه 63A:ایده آل برای تابلوهای توزیع صنعتی، موتورهای سنگین، و تغذیه های برق اصلی که در آن ظرفیت جریان بالاتری مورد نیاز است.

نوع و مکانیسم حفاظت

رامحافظ 40A 63A بالای و زیراز یک سیستم کنترل هوشمند شامل سنسورها و رله‌ها برای مدیریت ایمنی برق استفاده می‌کند:

• حفاظت در برابر ولتاژ:افزایش ناگهانی ولتاژ (به عنوان مثال، قطع شدن خط خنثی) را تشخیص می دهد و برای جلوگیری از خطرات آتش سوزی و پیری عایق، برق را قطع می کند.
• حفاظت در برابر ولتاژ:افت ولتاژ را شناسایی می کند که می تواند باعث گرم شدن بیش از حد موتورها و توقف آن شود و بار را قطع می کند تا از فرسودگی جلوگیری شود.
• بازیابی خودکار:پس از بازگشت ولتاژ به محدوده پایدار، واحد می تواند به طور خودکار مدار را مجدداً ببندد و نیاز به مداخله دستی را کاهش دهد و عملکرد مداوم را تضمین کند.

مزایا

نظارت بر زمان واقعی ولتاژ و قطع و وصل سریع: محافظ 40A 63A Over and Under به طور مداوم ولتاژ خط را هر روز نظارت می کند، هنگامی که ولتاژ فراتر از آستانه تعیین شده مانند ولتاژ بیش از حد یا کم ولتاژ تشخیص داده شود، محافظ برق منبع تغذیه را قطع می کند و از آسیب دائمی ولتاژ یا آسیب دائمی ولتاژ به وسایل الکتریکی جلوگیری می کند.

عمر سرویس لوازم الکتریکی را افزایش دهید: اگر طولانی مدت یک محیط ولتاژ پایدار باشد، قطعات الکترونیکی را به دلیل شوک های ولتاژ ناشی از آسیب و پیری کاهش می دهد، می تواند منبع تغذیه را تثبیت کند و نوسانات را کاهش دهد، تا عمر کلی تجهیزات را افزایش دهد.

حفاظت از تجهیزات: مانند رایانه ها، تجهیزات پزشکی، ابزار دقیق و سیستم های کنترل نیاز به دقت ولتاژ بالا دارند. اگر ولتاژ غیرعادی تشخیص داده شود، منبع تغذیه را قطع می کند تا از دست رفتن اطلاعات تجهیزات جلوگیری شود.

ایمنی و عملکرد حفاظتی بالا: هنگامی که افزایش ناگهانی ولتاژ ممکن است منجر به گرم شدن بیش از حد سیم، اتصال کوتاه یا آتش‌سوزی شود، محافظ 40A 63A Over and Under در لحظه اضافه ولتاژ منبع تغذیه را به موقع قطع می‌کند، خطر آتش‌سوزی الکتریکی را کاهش می‌دهد و ایمنی برق را بهبود می‌بخشد.

سوالات متداول

چگونه محدودیت های ولتاژ را تنظیم کنم؟

این دستگاه دارای تنظیمات قابل تنظیم است که به شما امکان می دهد آستانه های اضافه ولتاژ و کم ولتاژ را برای مطابقت با نیازهای خاص وسایل متصل خود کالیبره کنید.

ویژگی "بازیابی خودکار" چیست؟

پس از رفع یک خطا و بازگشت ولتاژ به محدوده ایمن، محافظ 40A 63A Over and Under می تواند به طور خودکار برق را بازیابی کند و نیاز به تنظیم مجدد دستی را کاهش دهد و از تداوم اطمینان حاصل کند.

تفاوت بین 40A و 63A چیست؟

این به ظرفیت فعلی نامی اشاره دارد. یک مدل 63 آمپری نسبت به مدل 40 آمپری می تواند بار الکتریکی بیشتری (لوازم بیشتر) تحمل کند. بر اساس کل بار متصل خود انتخاب کنید.

آیا این در برابر امواج رعد و برق محافظت می کند؟

این دستگاه برای محافظت در برابر ولتاژ بیش از حد یا کمتر طراحی شده است. برای ایمنی همه جانبه در برابر برخورد مستقیم صاعقه، استفاده از این محافظ همراه با یک دستگاه حفاظتی اختصاصی Surge Protective Device (SPD) توصیه می شود.

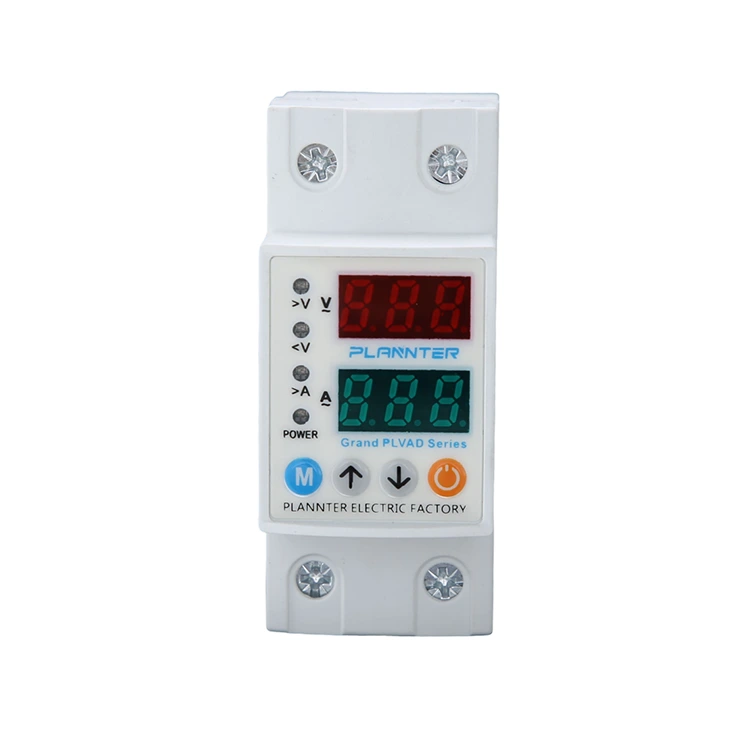

نمایشگر و دکمه ها

1 - دکمه SET: این دکمه برای ذخیره پس از تنظیم/تغییر مقادیر بیش از حد جریان و مقادیر تنظیم ولتاژ بالا/پایین و خطا استفاده می شود.

زمان انتظار

2 - دکمه UP: مقدار مورد نیاز را افزایش دهید.

3 - دکمه پایین: مقدار مورد نیاز را کاهش دهید.

4 - دکمه روشن/خاموش دستی: برای روشن یا خاموش کردن دستی خروجی دستگاه استفاده می شود. هنگامی که خروجی خاموش است، صفحه نمایش "OFF" را نشان می دهد و دستگاه قادر به تنظیم مجدد خودکار نخواهد بود. دوباره دکمه را فشار دهید تا دستگاه مجدداً فعال شود و کار عادی از سر گرفته شود (به شرطی که نقصی وجود نداشته باشد).

5 - نمایش فعلی

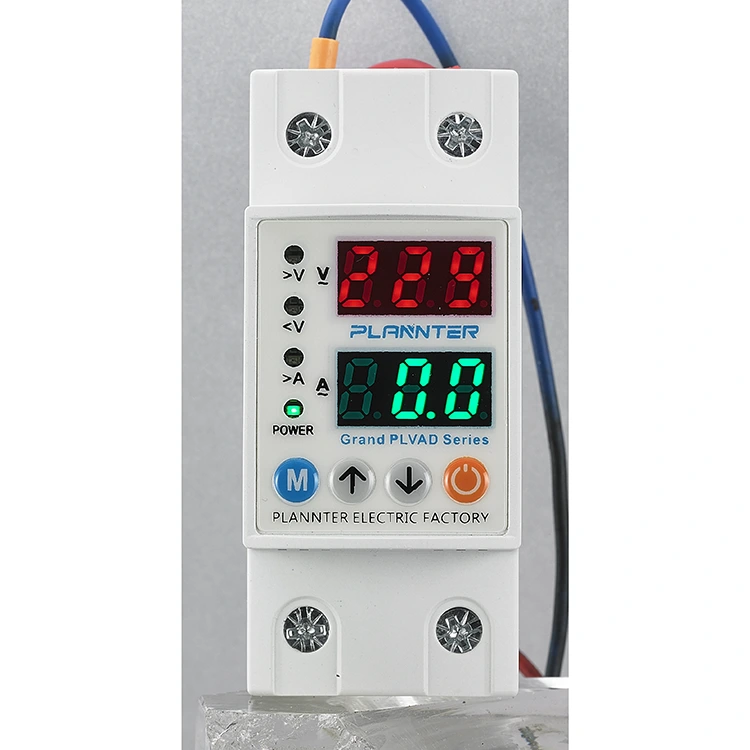

1st Display Group: در حالت عادی، این نمایشگر مقدار ولتاژ ورودی (شبکه اصلی) را نشان می دهد. هنگامی که هیچ ایرادی وجود ندارد، صفحه به طور پیوسته روشن می شود و در صورت بروز خطای ولتاژ بالا یا پایین، چشمک می زند. در طول برنامه ریزی، نمایشگر مقادیر پارامتر مربوطه را در حال تنظیم نشان می دهد، مانند جریان اضافه، آستانه ولتاژ بالا/پایین، تأخیر خطا و زمان تأخیر تنظیم مجدد.

6 - نمایشگر ولتاژ

2nd Display Group: در حین عملکرد عادی، این بخش مقدار فعلی را نشان می دهد. هنگامی که سیستم به طور معمول کار می کند صفحه نمایش به طور پیوسته روشن می ماند و در صورت بروز خطای جریان بیش از حد چشمک می زند. در طول فرآیند برنامه نویسی، مقدار عددی پارامتر برنامه مربوطه را نمایش می دهد.

7 - نشانگرهای LED:

A>: هنگامی که خطای بیش از حد جریان تشخیص داده می شود روشن می شود.

V>: هنگام بروز خطای ولتاژ بالا روشن می شود.

V<: هنگام بروز خطای ولتاژ پایین روشن می شود.

خاموش: وقتی دستگاه شروع به کار خروجی می کند روشن می شود.

نمودار اتصال

سیم های خنثی و فاز از برق باید به ترمینال های "N" و "L" که به عنوان "ورودی" روی دستگاه مشخص شده اند وصل شوند.

سیم های خنثی و فاز تجهیزاتی که برای محافظت در برابر ولتاژ بیش از حد یا کم ولتاژ در نظر گرفته شده اند باید به پایانه های "N" و "L" در قسمت "خروجی" دستگاه متصل شوند.

ابعاد
