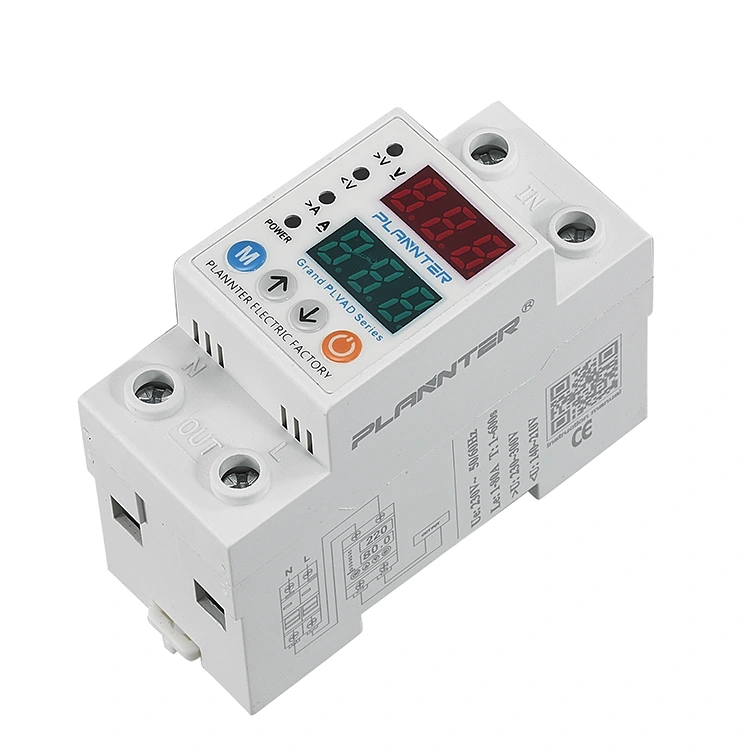

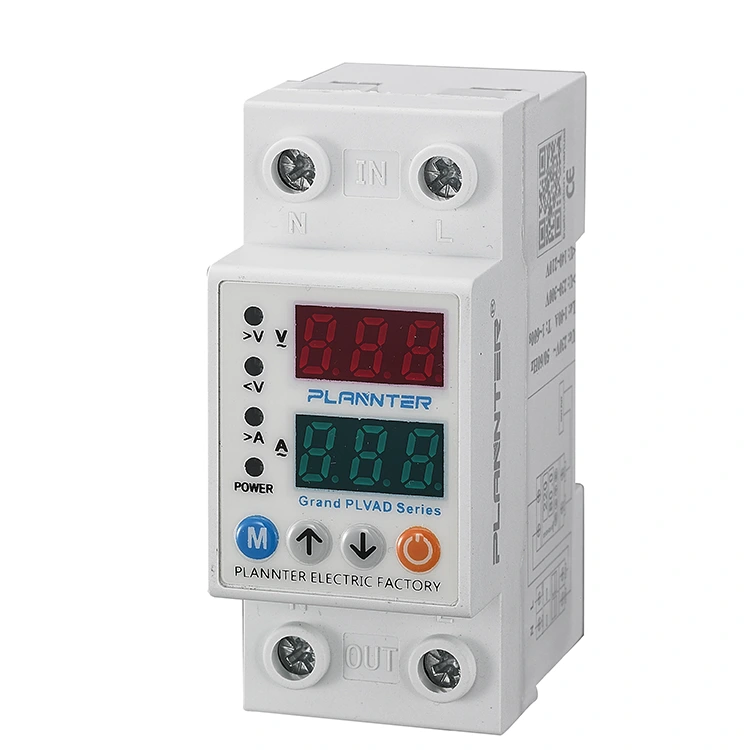

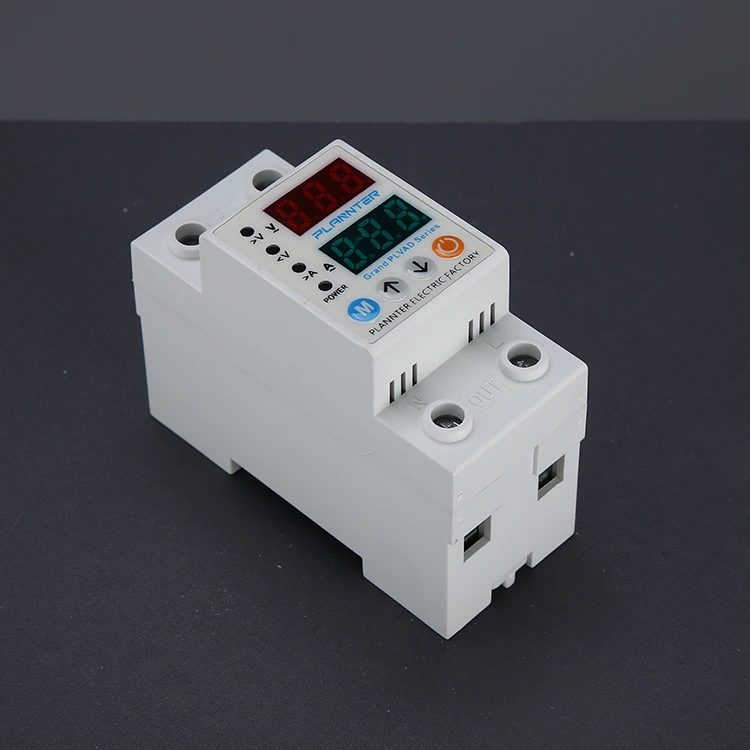

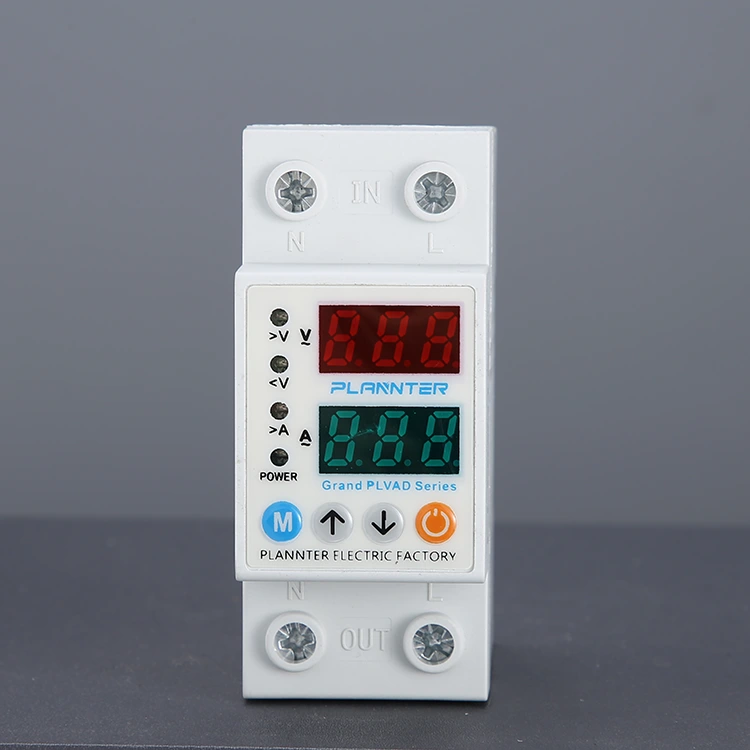

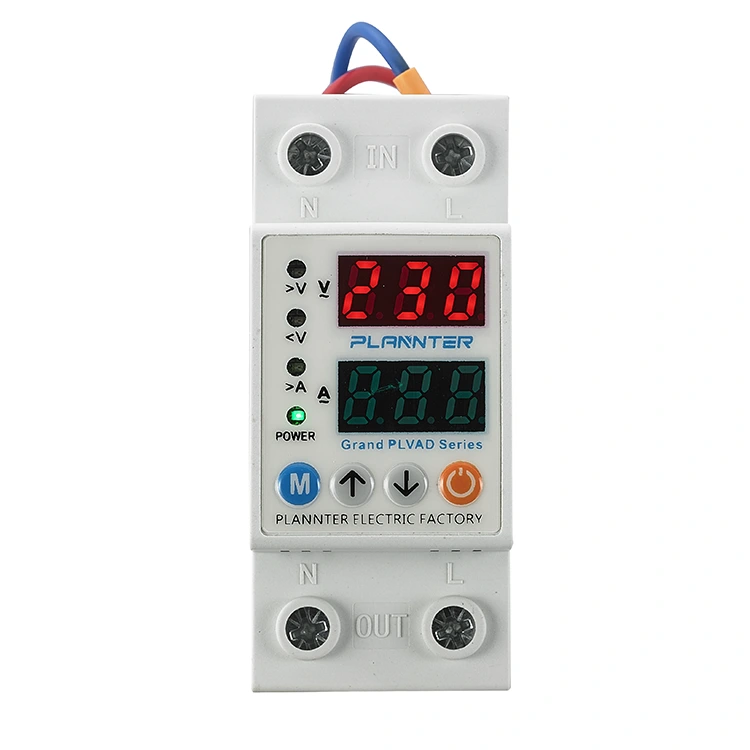

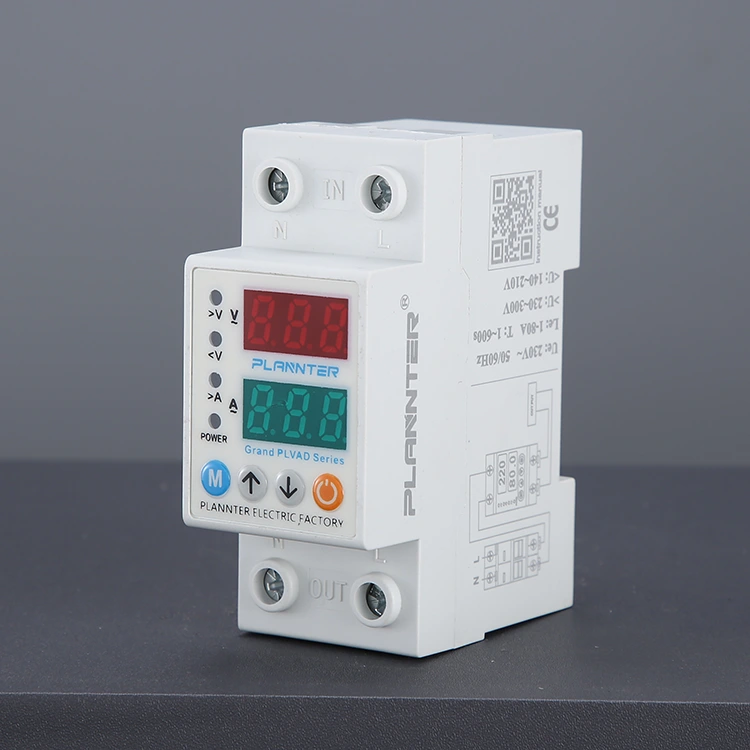

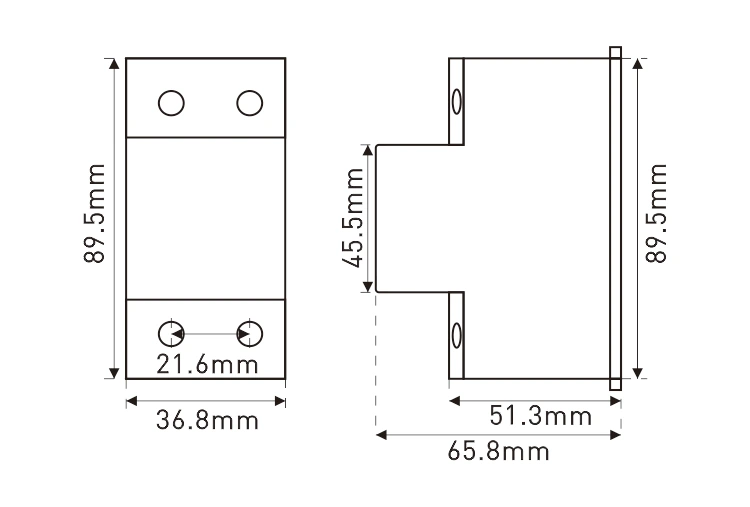

محافظ ولتاژ نمایشگر دوگانه

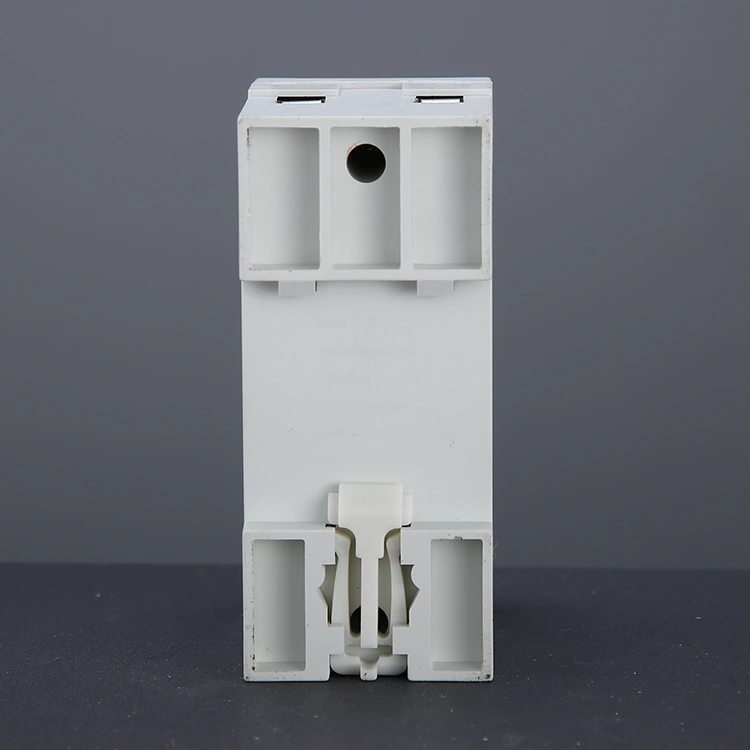

ولتاژ قابل تنظیم سیستم های الکتریکی را در برابر ولتاژ، کم ولتاژ، جریان بیش از حد و جریان کم برای سیستم های مختلف مانند تاسیسات خورشیدی محافظت می کند تا از آسیب به تجهیزات جلوگیری کند. ارائه یک سیستم نظارت و حفاظت در زمان واقعی برای کاربردهای صنعتی، تجاری و مسکونی. این محافظ ولتاژ نمایشگر دوگانه PUGAO (Plannter Electric) دارای صفحه نمایش LED دوگانه است که نمای یک نگاه از ولتاژ ورودی و جریان بار را ارائه می دهد. با نصب ریل DIN در فضا صرفه جویی می شود و با استفاده از دکمه های راه اندازی/بالا/پایین/دستی روشن/خاموش تنظیم می شود.

ویژگی ها

حفاظت ولتاژ/جریان تنظیم شده: ما می توانیم اضافه ولتاژ قابل تنظیم را به عنوان مثال تنظیم کنیم. بیش از 230 ولت و جریان بیش از حد تا آستانه 63 آمپر برای نظارت و محافظت از سیستم الکتریکی در برابر آسیب های ناشی از نوسانات برق.

صفحه نمایش دوگانه بلادرنگ: این محافظ ولتاژ نمایش دوگانه دارای یک صفحه نمایش دیجیتال LED است که هم ولتاژ 220 ولت/230 ولت و هم مقادیر جریان را کنترل می کند.

هشدارهای چندگانه نشانگر: LED های قرمز و سبز به وضوح وضعیت برق، اضافه ولتاژ/جریان اضافی و شرایط ولتاژ/زیر جریان را نشان می دهند که نظارت بلادرنگ و حفاظت سیستم قابل اعتماد را برای کاربردهای صنعتی، تجاری و مسکونی فراهم می کند.

عملکرد محافظ ولتاژ نمایشگر دوگانه چیست؟

در حالی که قطع کننده های مدار در درجه اول محافظت در برابر اتصال کوتاه و اضافه بار - صرف نظر از سطوح ولتاژ - را فراهم می کنند، اگر به تجهیزات تخصصی برای رسیدگی به مسائل مربوط به ولتاژ خاص نیاز دارید، محافظ ولتاژ نمایش دوگانه PUGAO انتخاب ایده آلی است.

1. حفاظت از اضافه ولتاژ

هنگامی که ولتاژ به طور ناگهانی افزایش می یابد - به عنوان مثال، اگر یک سیم خنثی شکسته باعث افزایش ولتاژ به 380 ولت شود - دستگاه بلافاصله منبع تغذیه را قطع می کند در لحظه ای که ولتاژ از آستانه از پیش تعیین شده فراتر رود و در نتیجه از آسیب دیدن یا سوختن وسایل برقی جلوگیری می کند.

2. حفاظت در برابر ولتاژ

هنگامی که ولتاژ بسیار پایین می‌آید - مثلاً در دوره‌های اوج مصرف برق به زیر 170 ولت می‌رسد - دستگاه به طور خودکار برق را قطع می‌کند. این امر از گرم شدن و سوختن بیش از حد وسایل موتوری به دلیل کارکرد تحت ولتاژ ناکافی جلوگیری می کند.

3. حفاظت از جریان بیش از حد

محصولات PUGAO پیشرفته و بسیار قابل اعتماد هستند و دارای قابلیت های یکپارچه نظارت بر جریان هستند. اگر جریان از یک آستانه از پیش تعیین شده فراتر رود، دستگاه برای ایجاد حفاظت خاموش می شود.

4. بازیابی خودکار

پس از بازگشت ولتاژ به سطوح نرمال، محافظ ولتاژ به طور خودکار پس از تأخیر کوتاهی، بدون نیاز به دخالت دستی، برق را بازیابی می کند.

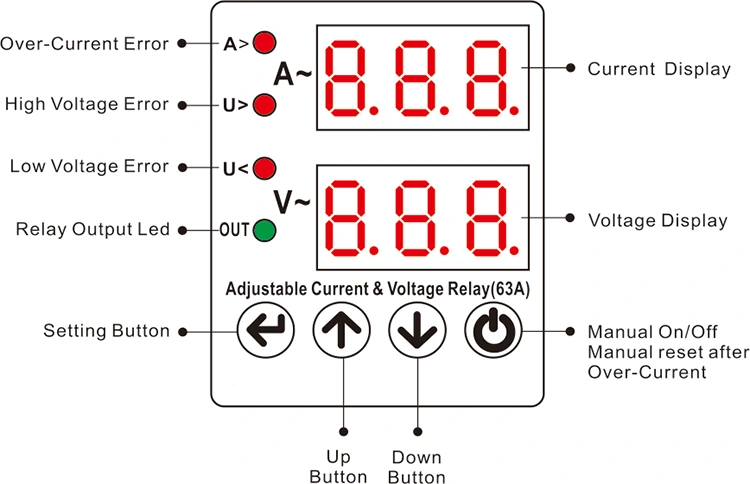

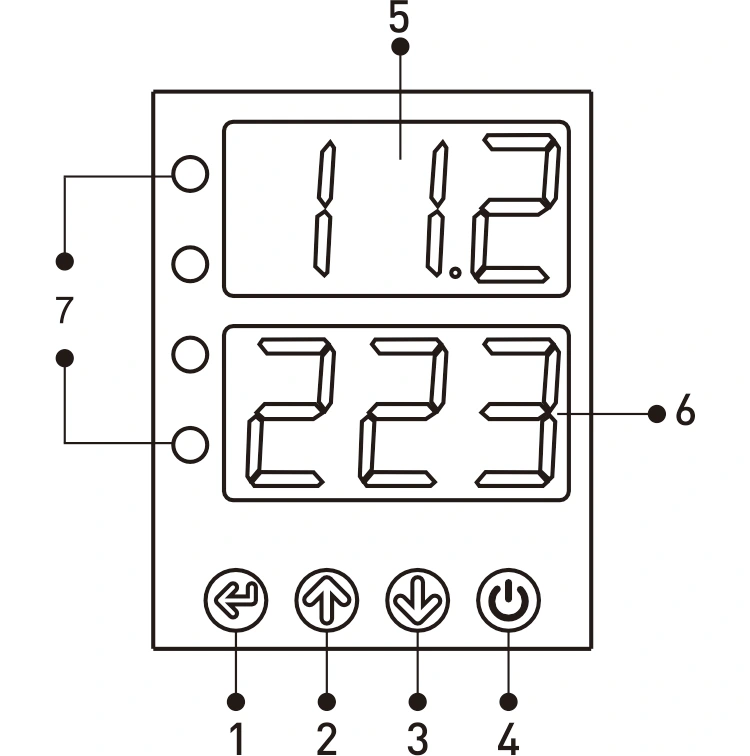

نمایشگر و دکمه ها

1 - دکمه SET: برای تنظیم یا تغییر مقدار اضافه جریان، مقادیر تنظیم ولتاژ بالا/پایین، خطاها و غیره در راه اندازی.

2 - دکمه UP: مقدار مورد نظر را افزایش می دهد.

3 - دکمه پایین: مقدار مورد نظر را کاهش می دهد.

4 - دکمه روشن/خاموش دستی: برای خاموش کردن خروجی دستگاه استفاده می شود. اگر در این حالت باشد، صفحه نمایش "خاموش" نشان داده می شود و دستگاه خود را بازنشانی نمی کند. اگر دستگاه معیوب نباشد با فشار دادن مجدد این دکمه دستگاه روشن می شود و دوباره از آن استفاده می شود.

5 - نمایش فعلی

گروه نمایش اول: در طول عملکرد عادی، ولتاژ ورودی در اینجا نشان داده شده است. در شرایط بدون خطا، صفحه نمایش همیشه روشن است. در هنگام خطاهای ناشی از ولتاژ بالا یا پایین، صفحه نمایش چشمک می زند. در طول برنامه ریزی، نمایشگر مقادیر برنامه مربوطه مانند جریان اضافه، ولتاژ بالا/ولتاژ پایین، انتظار خطا، تنظیم مجدد مقادیر تنظیم انتظار را نشان می دهد.

6 - نمایشگر ولتاژ

گروه نمایش دوم: در طول عملیات عادی، این مقدار فعلی را نمایش می دهد. در حالت بدون خطا، صفحه نمایش روشن می ماند. در یک خطای جریان بیش از حد، صفحه نمایش چشمک می زند. در طول برنامه نویسی، این مقدار برنامه مربوطه را نمایش می دهد.

7 - ال ای دی:

A>: در هنگام خطای جریان بیش از حد روشن می شود.

V>: در هنگام خطای ولتاژ بالا روشن می شود.

V<: در هنگام خطای ولتاژ پایین روشن می شود.

OUT: هنگامی که دستگاه در حال خروجی است روشن می شود.

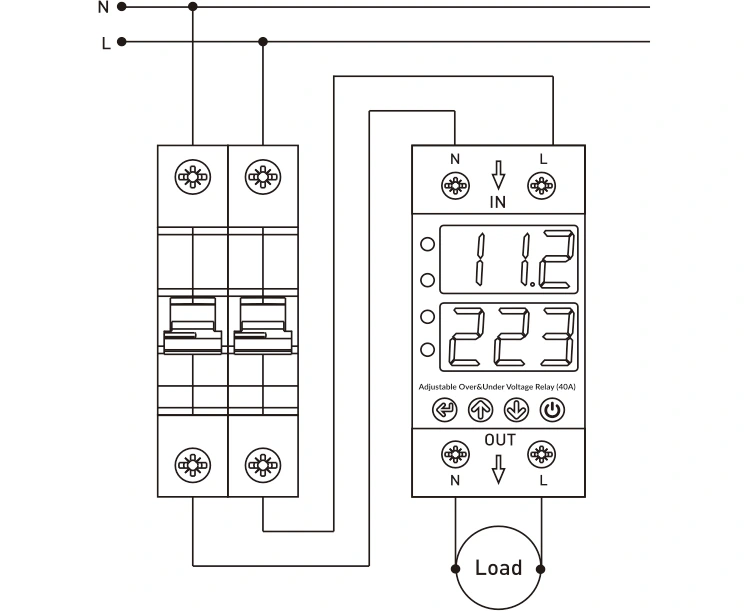

نمودار اتصال

سیم های نول و فاز از منبع تغذیه باید به ترمینال های "N" و "L" در بخش "ورودی" دستگاه متصل شوند.

برای دستگاه هایی که نیاز به حفاظت اضافه ولتاژ و کم ولتاژ دارند، سیم های فاز و نول باید از ترمینال های "N" و "L" در بخش "خروجی" دستگاه وصل شوند.

سناریوهای کاربردی

سوالات متداول

س: آیا می توانم خودم محدودیت های ولتاژ را به صورت دستی تنظیم کنم؟

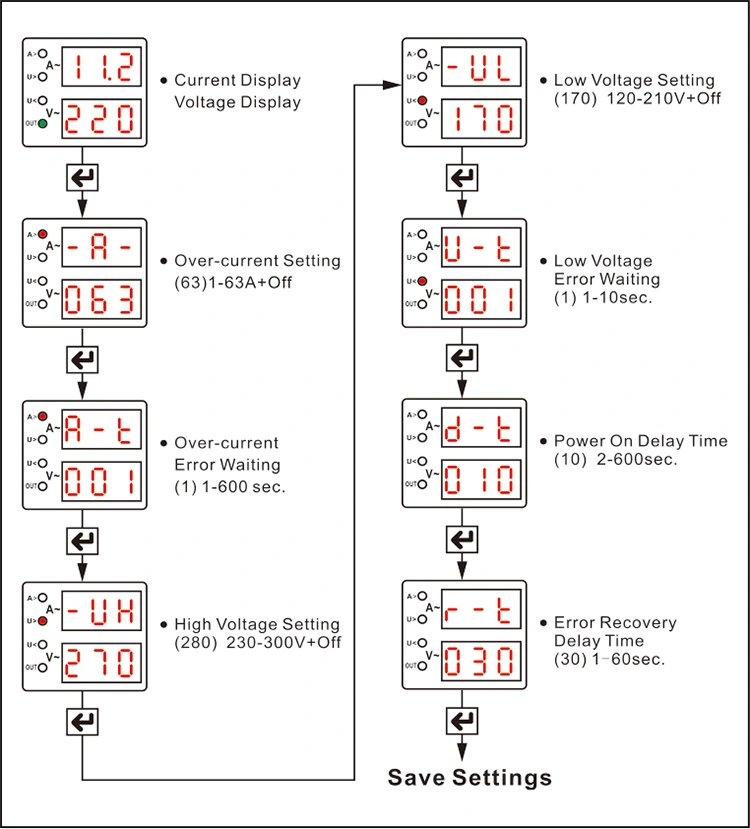

ج: بله. این یکی از مزایای اصلی محصولات PUGAO است. با استفاده از دکمه های تنظیم روی کنترل پنل می توانید به صورت دستی پارامترهای زیر را تنظیم کنید:

آستانه حفاظت بیش از حد ولتاژ

آستانه حفاظت در برابر ولتاژ

آستانه حفاظت بیش از حد جریان

زمان تاخیر در بازیابی

برای مراحل پیکربندی خاص، لطفاً به دفترچه راهنمای عملیات همراه با محصول مراجعه کنید.

س: چرا صفحه نمایش بلافاصله پس از اتصال منبع تغذیه روشن می شود، اما برق بلافاصله به بار تحویل نمی شود؟

پاسخ: لطفاً صفحه را بررسی کنید تا ببینید آیا اعدادی چشمک می‌زنند یا شمارش معکوس در حال انجام است. این نشان می دهد که عملکرد راه اندازی تاخیری محافظ فعال است.

هدف: جلوگیری از آسیب دیدن وسایل برقی در اثر نوسانات ناگهانی جریان که ممکن است بلافاصله پس از تعمیر و نگهداری شبکه برق رخ دهد یا بازسازی شود.

توصیه: اگر می خواهید برق را بلافاصله پس از اتصال تحویل دهید، می توانید زمان تاخیر بازیابی را روی حداقل مقدار آن تنظیم کنید. با این حال، به خاطر ایمنی دستگاه، توصیه می کنیم یک دوره تاخیر مشخص را حفظ کنید.
