چگونه مدار شکن های پلاستیکی مینیاتوری از سیم کشی خانه ایمن تر پشتیبانی می کنند

با پیچیده تر شدن سیستم های برق مسکونی،مدار شکن پلاستیکی مینیاتوریبخش مهمی از حفاظت مدار باقی می ماند و به مدیریت خطرات اضافه جریان کمک می کند و از سیم کشی سازمان یافته خانه پشتیبانی می کند.

از لوازم آشپزخانه و تجهیزات اداری خانگی گرفته تا پمپ های حرارتی و شارژ وسایل نقلیه الکتریکی، خانوارهای مدرن بیش از هر زمان دیگری از برق استفاده می کنند. این تغییرات بر نحوه طراحی تابلوهای توزیع مسکونی، نحوه جداسازی مدارها و نحوه برنامه ریزی حفاظت الکتریکی تأثیر می گذارد. چالش صرفاً تامین نیروی بیشتر نیست، بلکه اطمینان از اینکه سیم کشی و وسایل حفاظتی برای بارهای مورد نیاز مناسب هستند، است.

چرا سیم کشی های مسکونی به حفاظت مدار بهتری نیاز دارند؟

سیم کشی برق برای حمل محدوده خاصی از جریان تحت شرایط نصب تعریف شده طراحی شده است. هنگامی که جریان از حد مجاز فراتر رود، هادی ها می توانند بیش از حد گرم شوند و به طور بالقوه به عایق آسیب رسانده و خطر آتش سوزی را افزایش دهند.

هنگامی که تعداد زیادی دستگاه در یک مدار کار می کنند یا زمانی که تجهیزات جریان بیشتری نسبت به مدار طراحی شده برای حمل جریان می کشند، می تواند اضافه بار ایجاد شود. اتصال کوتاه شرایط متفاوت اما بالقوه شدیدتری ایجاد می‌کند و به جریان بزرگی اجازه می‌دهد از مسیری ناخواسته عبور کند.

کلیدهای مدار با قطع جریان در صورت تجاوز از شرایط کاری مشخص، به رفع این خطرات کمک می کنند. بر خلاف فیوز، یک قطع کننده مدار قابل تنظیم مجدد به طور کلی می تواند پس از شناسایی و تصحیح علت تردد به کار بازگردد.

این بدان معنا نیست که می توان از هر خطای الکتریکی به تنهایی توسط یک قطع کننده استاندارد جلوگیری کرد. حفاظت در برابر خطای زمین، حفاظت در برابر خطای قوس الکتریکی، حفاظت در برابر نوسانات، و زمین مناسب اهداف متفاوتی دارد و ممکن است بسته به نصب و کدهای الکتریکی محلی مورد نیاز باشد.

چگونهمدار شکن پلاستیکی مینیاتوریمناسب خانه های مدرن

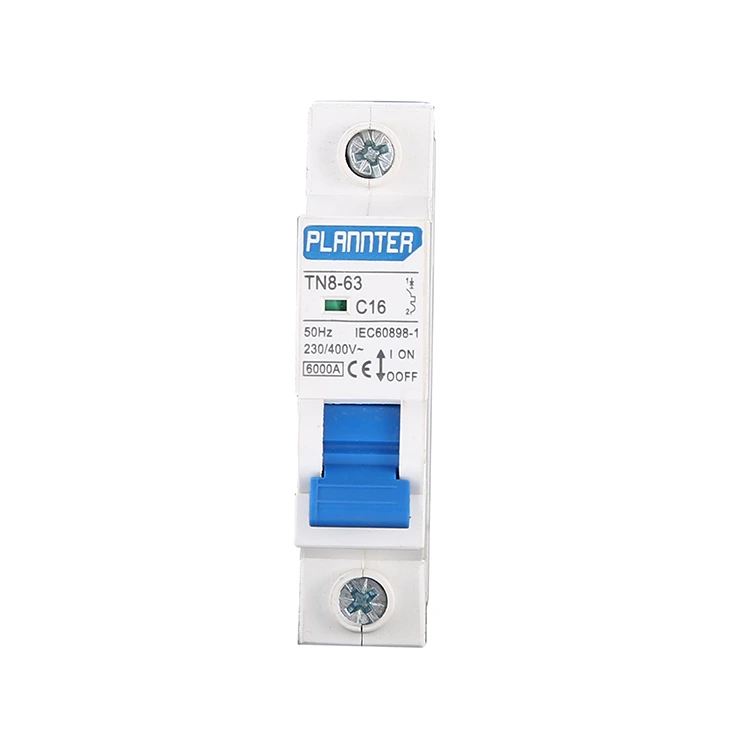

قطع کننده های مدار مینیاتوری معمولاً در تابلوهای توزیع برای محافظت از مدارهای انشعابی نصب می شوند. محفظه پلاستیکی عایق الکتریکی اطراف اجزای داخلی را فراهم می کند، در حالی که مکانیسم سوئیچینگ و کنتاکت ها عملکرد قطع مدار را انجام می دهند.

مواد محفظه تنها بخشی از طراحی ایمنی است. خواص حرارتی، مقاومت در برابر شعله، استحکام مکانیکی، سازگاری ابعادی و سازگاری با اجزای داخلی، همگی بر عملکرد محصول تأثیر می‌گذارند.

ساختار فشرده همچنین به سازماندهی مدارهای متعدد در یک فضای محدود پانل کمک می کند. از آنجایی که تأسیسات مسکونی لوازم اضافی، دستگاه های نظارتی و تجهیزات مدیریت انرژی را در خود جای می دهند، این امر به طور فزاینده ای مرتبط می شود.

این ویژگی ها باید با هم ارزیابی شوند. یک محفظه فشرده به تنهایی تعیین نمی کند که آیا یک بریکر برای یک مدار خاص مناسب است یا خیر.

وقتی مدار بیش از حد بار می شود چه اتفاقی می افتد؟

آشپزخانه ای را در نظر بگیرید که در آن کتری، مایکروویو، توستر و سایر وسایل به طور همزمان کار می کنند. اگر تقاضای ترکیبی آنها از ظرفیت مجاز مدار بیشتر شود، قطع کننده ممکن است قطع شود.

این وقفه می تواند ناخوشایند باشد، اما همچنین نشان می دهد که مدار یک وضعیت عملکرد غیرعادی را تجربه کرده است. پاسخ صحیح به جای بازنشانی مکرر دستگاه، شناسایی علت است.

مشکلات متعددی ممکن است منجر به سقوط مکرر شود:

یک بریکر را هرگز نباید با یک مدل با جریان بالاتر به سادگی برای جلوگیری از خاموش شدن مزاحم جایگزین کرد. جایگزین باید با سیم کشی، طراحی مدار و الزامات حفاظتی قابل اجرا سازگار باشد.

ارتباط بین برق خانه و ایمنی الکتریکی

برق‌رسانی مسکونی در حال تغییر تقاضای زیرساخت‌های الکتریکی موجود است. پمپ های حرارتی، شارژرهای وسایل نقلیه الکتریکی، پخت و پز القایی و ذخیره باتری می توانند بارهای اضافی قابل توجهی ایجاد کنند.

در ژوئن 2026، ABB مدیریت بار، حفاظت مدار، نصب مدولار و تغییر الزامات برق رسانی مسکونی را به عنوان ملاحظات مهم در طراحی الکتریکی برجسته کرد. این پیشرفت‌ها نشان می‌دهد که چرا برنامه‌ریزی مدار باید هم تقاضای فعلی و هم افزوده‌های احتمالی آینده را در نظر بگیرد.

نسخه 2026 کد ملی برق ایالات متحده همچنین به الزامات در حال تکامل تاسیسات الکتریکی و سیستم های مدیریت انرژی می پردازد. مفاد آن مربوط به تأسیسات تحت کنترل آن کد است، اگرچه پذیرش محلی و الزامات قابل اجرا بسته به حوزه قضایی متفاوت است.

با افزایش تقاضای خانوار، یک تابلوی توزیع موجود ممکن است نیاز به ارزیابی حرفه ای قبل از اتصال تجهیزات جدید داشته باشد. افزودن قطع کننده های بیشتر به طور خودکار ظرفیت منبع ورودی، شینه ها یا سیم کشی های موجود را افزایش نمی دهد.

چرا کیفیت مواد در ساخت بریکر اهمیت دارد؟

پلاستیک به طور گسترده در محفظه تجهیزات الکتریکی استفاده می شود زیرا پلیمرهای مهندسی مناسب می توانند عایق، پایداری ابعادی و مقاومت در برابر گرما را فراهم کنند. با این حال، همه پلاستیک ها ویژگی های عملکردی یکسانی ندارند.

انتخاب ماده باید دمای عملیاتی، تنش مکانیکی مورد انتظار، فرآیند تولید و استانداردهای محصول مربوطه را در نظر بگیرد. محفظه همچنین باید خواص مورد نظر خود را در طول شرایط عادی سرویس حفظ کند.

ثبات تولید به همان اندازه مهم است. تغییرات در ابعاد قالب‌گیری می‌تواند بر تناسب مونتاژ تأثیر بگذارد، در حالی که ناسازگاری در موقعیت‌یابی اجزای داخلی ممکن است بر عملکرد مکانیسم سوئیچینگ تأثیر بگذارد.

بنابراین کنترل کیفیت فراتر از بررسی ظاهر خارجی است. بررسی‌های مربوطه ممکن است شامل بازرسی ابعادی، عملکرد مکانیکی، عملکرد الکتریکی، آزمایش افزایش دما و تأیید در برابر استانداردهای محصول قابل اجرا باشد.

برنامه آزمایش دقیق بستگی به طراحی محصول و استانداردهایی دارد که بریکر تحت آن ارزیابی می شود.

بررسی های عملی هنگام انتخاب محافظ مدار

انتخاب یک بریکر به جای انتخاب صرف اندازه یا ظاهر، نیاز به تطبیق دستگاه با تاسیسات الکتریکی دارد.

جریان نامی و ظرفیت هادی: درجه بندی انتخاب شده باید از هادی های نصب شده تحت شرایط طراحی قابل اجرا محافظت کند.

ولتاژ و فرکانس نامی: دستگاه باید برای سیستم الکتریکی که در آن کار می کند مناسب باشد.

ظرفیت شکست: توانایی نامی برای قطع جریان اتصال کوتاه باید الزامات نصب را برآورده کند.

پیکربندی قطب: تعداد قطب ها و آرایش سوئیچینگ باید با طراحی مدار مطابقت داشته باشد. دستگاه تک قطبی به طور خودکار برای هر پیکربندی منبع مناسب نیست.

استانداردهای قابل اجرا: علامت گذاری محصول، مستندات آزمایش و گواهینامه باید بر اساس الزامات بازار مورد نظر بررسی شود.

سازگاری پانل: مقدمات نصب، اتصالات ترمینال، فاصله ها و الزامات محفظه باید قبل از نصب در نظر گرفته شود.

این بررسی ها به ویژه هنگام ارتقاء خانه های قدیمی مهم هستند. سیم کشی موجود، ظرفیت عرضه موجود، و وضعیت تابلو توزیع ممکن است بهبودهایی را که می توان با خیال راحت انجام داد، محدود کند.

کلیدهای مدار بخشی از یک سیستم ایمنی گسترده تر هستند

حفاظت الکتریکی موثر بستگی به اقدامات متعددی دارد که با هم کار می کنند. اندازه صحیح کابل، پایانه های ایمن، دستگاه های حفاظتی مناسب، اتصال زمین مناسب، و انطباق با کدهای الکتریکی محلی، همگی به عملکرد ایمن تر کمک می کنند.

یک قطع کننده مدار مینیاتوری نمی تواند عملکرد ضعیف سیم کشی را جبران کند یا هر نوع حفاظت الکتریکی را جایگزین کند. همچنین یک قطع کننده خاموش همیشه نشان نمی دهد که خود دستگاه معیوب است. قبل از اینکه مدار به سرویس بازگردد، باید علت زمینه ای بررسی شود.

برای صاحبان خانه، زمانی که مدارها به طور مکرر قطع می شوند، سیم کشی نشانه هایی از آسیب را نشان می دهد، یا تجهیزات جدید با تقاضای بالا برنامه ریزی می شود، مفیدترین گام، ترتیب دادن بازرسی الکتریکی واجد شرایط است.

نگاه به آینده: سیم کشی ایمن تر با طراحی صدا شروع می شود

از آنجایی که ساختمان‌های مسکونی از وسایل الکتریکی و فناوری‌های انرژی بیشتری استفاده می‌کنند، اصول حفاظت از مدار بدون تغییر باقی می‌ماند: بارهای الکتریکی باید به درستی ارزیابی شوند، هادی‌ها باید به اندازه کافی محافظت شوند، و تجهیزات حفاظتی باید برای نصب مناسب باشند.

مدار شکن پلاستیکی مینیاتوریهمچنان در بسیاری از سیستم های توزیع ولتاژ پایین عملکرد مهمی را ایفا می کند و ساختار فشرده را با حفاظت در برابر جریان اضافه ترکیب می کند. اثربخشی آنها به طراحی مناسب محصول، کنترل‌های تولید مداوم، انتخاب صحیح و نصب مناسب بستگی دارد.

برای شرکت برق ژجیانگ پوگائو، آموزشی ویبولیتین (پوگائو)، که محدوده محصولات الکتریکی ولتاژ پایین آن شامل حفاظت مدار و تجهیزات توزیع برق است، این اصول بخشی از زمینه فنی گسترده تر پیرامون ایمنی الکتریکی مسکونی را تشکیل می دهند. همانطور که الزامات سیم کشی خانه تکامل می یابد، مهمترین نکته هماهنگی ایمن هر جزء در سیستم الکتریکی است.
