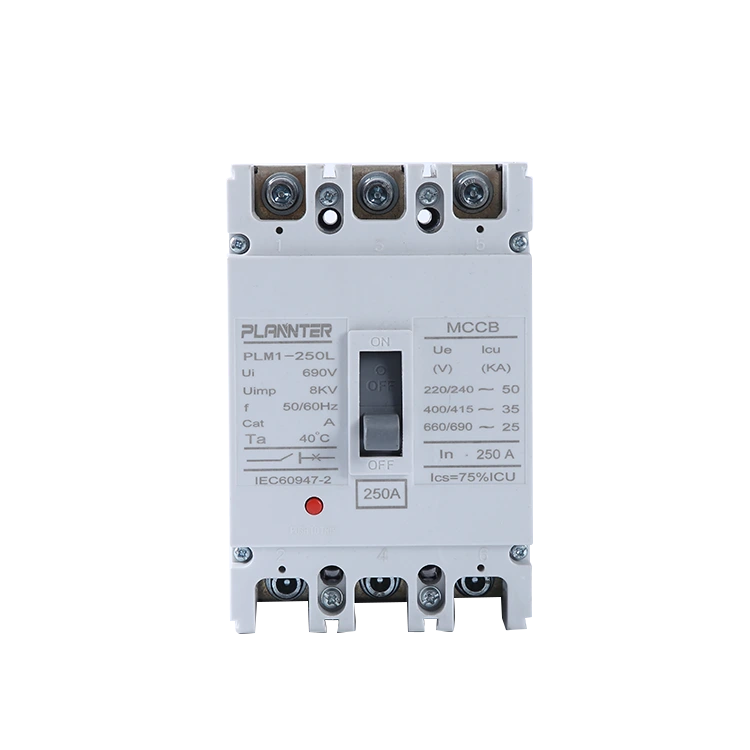

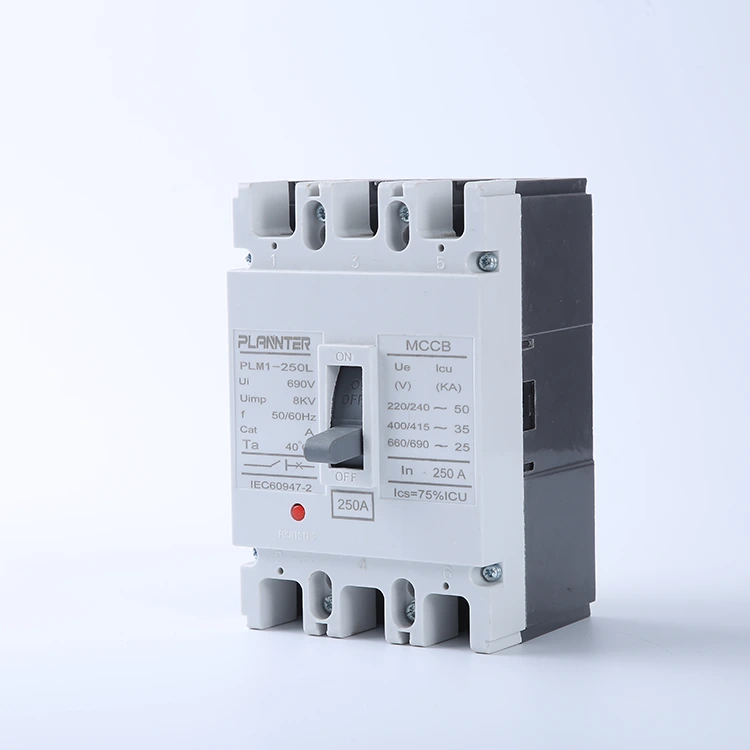

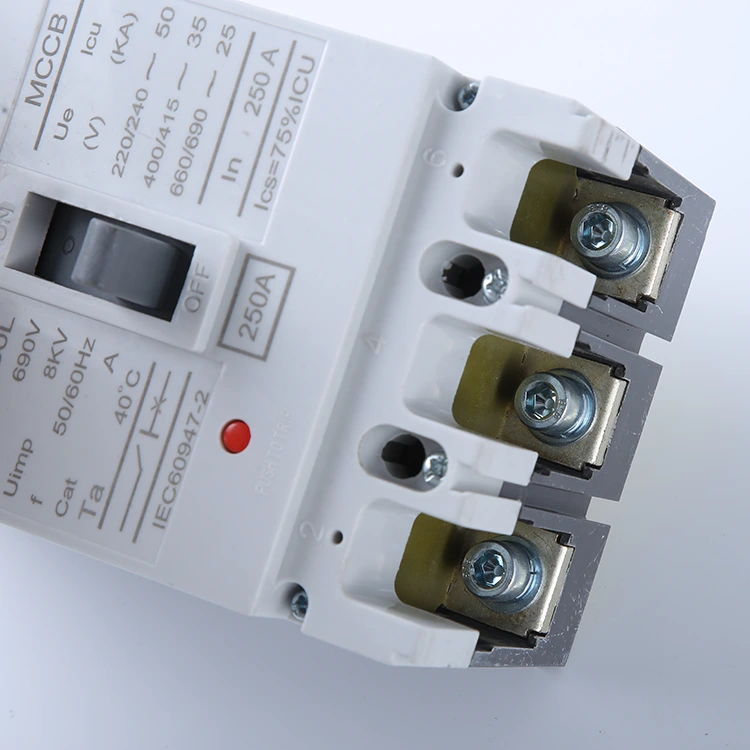

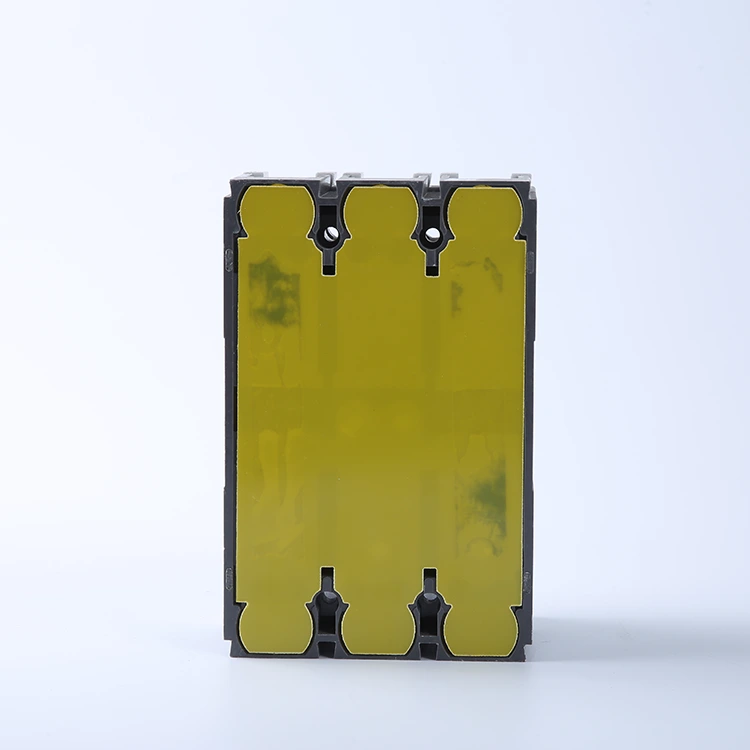

مدار شکن کیس قالب گیری ولتاژ بالا AC

یکمدار شکن کیس قالب گیری ولتاژ بالا ACیک دستگاه حفاظت مدار قوی است که برای کنترل بارهای جریان بالا و موقعیت های شدید اتصال کوتاه طراحی شده است. این به عنوان "دفاع نهایی" برای سیستم قدرت شما عمل می کند و حتی در شرایط خطای شدید قطعی را تضمین می کند.

این شکن‌ها که با مواد مقاوم در برابر قوس و ضربه ساخته شده‌اند، عملکرد پایداری از نظر ابعادی را ارائه می‌کنند و آن‌ها را به هسته‌ای قابل اعتماد در داخل کابینت‌های کنترل قدرت برای عملیات در مقیاس بزرگ تبدیل می‌کنند.

ویژگی ها و مشخصات کلیدی

محدوده ولتاژ

ولتاژ عملیاتی نامی:AC 400V/690V; قطع کننده مدار ولتاژ بالا AC برای کاربردهای توزیع برق با ولتاژ بالا در سطح صنعتی مناسب است و از سیستم های سه فاز و سه سیم پشتیبانی می کند.

عملکرد عایق:دارای ولتاژ مقاومت با فرکانس برق 3000 ولت و ولتاژ مقاومت در برابر ضربه 8 کیلو ولت است که ایمنی عایق را در محیط های با ولتاژ بالا تضمین می کند.

ظرفیت شکستن

اتصال کوتاه نهایی Brظرفیت جذب:Icu به 65kA-100kA می رسد و باعث می شود که قطع شدن سریع مدار در هنگام خطاهای شدید اتصال کوتاه به عنوان خط دفاعی نهایی سیستم عمل کند.

ظرفیت قطع اتصال کوتاه سرویس:Ics ≥ 50kA، به دستگاه اجازه می دهد حتی پس از وقفه های متعدد خطا، عملیاتی بماند و در نتیجه هزینه های تعمیر و نگهداری را کاهش دهد.

رتبه بندی های فعلی

جریان رتبه بندی شده:طیف وسیعی از 250A-1600A را پوشش می دهد و از مشخصات استاندارد مانند 250A، 400A، 630A، 800A، 1000A، 1250A، و 1600A پشتیبانی می کند تا نیازهای بار مختلف را برآورده کند.

تنظیمات سفر قابل تنظیم:دارای محدوده سفر حرارتی 80% تا 100% اینچ و محدوده سفر مغناطیسی 4 تا 10 اینچ است که محافظت انتخابی را برای جلوگیری از خاموش شدن مزاحم امکان پذیر می کند.

شرایط عملیاتی

دمای محیط:25- تا 70+ درجه سانتی گراد، قادر به مقاومت در برابر نوسانات شدید دما در محیط های صنعتی است.

روش نصب:نوع ثابت یا قابل برداشت؛ از اتصالات شینه افقی/عمودی پشتیبانی می کند و با ابعاد نصب کابینت توزیع استاندارد سازگار است.

کلاس حفاظتی:IP20 (برای نصب کابینت)؛ این محفظه از پلاستیک مهندسی مقاوم در برابر حرارت بالا و مقاوم در برابر ضربه ساخته شده است و با استاندارد IEC 60947-2 مطابقت دارد.

تفاوت های کلیدی: قطع کننده های ولتاژ پایین در مقابل ولتاژ بالا

درک تمایز بین حفاظت ولتاژ پایین (LV) و ولتاژ بالا (HV) برای انتخاب تجهیزات مناسب برای سیستم توزیع برق شما بسیار مهم است. در اینجا نحوه مقایسه آنها آمده است:

بریکرهای ولتاژ پایین (LV).

• محدوده ولتاژ:به طور معمول برای سیستم های تا **1000 ولت AC ** رتبه بندی می شود. رتبه بندی های رایج شامل 240 ولت و 400 ولت برای مصارف مسکونی و تجاری سبک است.
• برنامه های کاربردی:به طور گسترده در تابلوهای توزیع خانگی، ساختمان های تجاری کوچک و حفاظت مدار نهایی (روشنایی، سوکت) استفاده می شود.
• اندازه و پیچیدگی:به طور کلی جمع و جور (به عنوان مثال، MCB) و در طراحی ساده تر، تمرکز بر روی اضافه بار اولیه و حفاظت از اتصال کوتاه بدون سیستم های کنترل قوس پیچیده.

قطع کننده های ولتاژ بالا (HV).

• محدوده ولتاژ:طراحی شده برای سیستم های ولتاژ متوسط ​​تا بالا، اغلب از **3.3kV تا 72.5kV** یا بالاتر.
• خاموش کردن قوس:از آنجایی که ولتاژ بالا قوس های قدرتمندی ایجاد می کند، این قطع کننده ها (مانند مامدار شکن کیس قالب گیری ولتاژ بالا AC) برای قطع ایمن جریان، به فناوری‌های پیشرفته خاموش کردن قوس مانند بطری‌های خلاء، گاز SF6 یا شبکه‌های تخصصی نیاز دارند.
• برنامه های کاربردی:برای نیروگاه های صنعتی سنگین، نیروگاه های تولید برق، ترانسفورماتورهای بزرگ و فیدرهای توزیع اصلی که قابلیت اطمینان در آنها حیاتی است ضروری است.
• حفاظت:اغلب مجهز به واحدهای سفر الکترونیکی پیشرفته برای هماهنگی انتخابی دقیق و قابلیت های کنترل از راه دور.

انواع قطع کننده های مدار فشار قوی چیست؟

قطع کننده های مدار ولتاژ بالا بر اساس محیطی که برای خاموش کردن قوس الکتریکی استفاده می کنند طبقه بندی می شوند. انتخاب نوع مناسب برای ایمنی و کارایی سیستم ضروری است.

مدار شکن خلاء (VCB)

• اصل:از یک خلاء (فشار < 10-4 Pa) به عنوان وسیله خاموش کردن قوس و عایق استفاده می کند. عدم وجود مولکول های گاز، حفظ خود را برای قوس بسیار دشوار می کند.
• ویژگی های کلیدی:اندازه جمع و جور، عمر طولانی و عملکرد بدون نیاز به تعمیر و نگهداری. آنها دوستدار محیط زیست هستند زیرا از گاز یا نفت استفاده نمی کنند.
• کاربرد:غالب در ولتاژ متوسط ​​(حداکثر 40.5 کیلو ولت) کاربردهای تابلو برق داخلی.

مدار شکن SF6

• اصل:از گاز هگزا فلوراید گوگرد (SF6) استفاده می کند که دارای قدرت عایق 2.5 برابر هوا و قابلیت خاموش کردن قوس 100 برابر بهتر از هوا است.
• ویژگی های کلیدی:عملکرد عالی در شبکه های انتقال ولتاژ بالا (HV) و فوق ولتاژ (EHV). آنها قابل اعتماد هستند اما برای جلوگیری از نشت گاز نیاز به آب بندی دقیق دارند.
• کاربرد:به طور گسترده در پست ها و خطوط انتقال فشار قوی در فضای باز (بالاتر از 72.5 کیلو ولت) استفاده می شود.

مدار شکن Air Blast

• اصل:از یک انفجار هوای فشرده با فشار بالا برای دمیدن قوس، خنک کردن و خاموش کردن سریع آن استفاده می کند.
• ویژگی های کلیدی:عملکرد سریع و ایمن در برابر آتش (بدون روغن). با این حال، آنها پر سر و صدا هستند و به یک سیستم کمپرسور هوا پیچیده نیاز دارند.
• کاربرد:از لحاظ تاریخی برای سیستم های ولتاژ بسیار بالا (EHV) استفاده می شود، اگرچه تا حد زیادی با SF6 و VCB در شبکه های مدرن جایگزین شده است.

MCCB ولتاژ بالا AC کجا مناسب است؟

در حالی که قطع کننده های VCB و SF6 ولتاژهای سطح انتقال را کنترل می کنند،MCCB ولتاژ بالا ACبرای توزیع ولتاژ متوسط ​​صنعتی (به عنوان مثال، 690 ولت تا 3.6 کیلو ولت) مهندسی شده است. این پل شکاف بین قطع کننده های ولتاژ پایین استاندارد و تابلو برق فشار قوی را پر می کند و محافظت قوی برای ماشین آلات سنگین و مراکز نیرو ارائه می دهد.

سوالات متداول

رتبه ولتاژ (Un) چقدر است؟

ولتاژ عملیاتی نامی (Un) برای ماMCCB ولتاژ بالا ACمعمولاً تا **690 ولت AC ** در محدوده است. این درجه بندی تضمین می کند که بریکر می تواند با خیال راحت مدارها را در محیط های صنعتی با ولتاژ بالا مانند مراکز بزرگ برق و ماشین آلات سنگین کار کند و جدا کند.

آیا می توانم از MCCB استاندارد برای سمت اولیه ترانسفورماتور استفاده کنم؟

بله، اما نیاز به انتخاب دقیق دارد. بریکر باید جریان هجومی ترانسفورماتور را بدون خاموش شدن مزاحم کنترل کند. ماMCCB ولتاژ بالا ACاین سری دارای تنظیمات سفر مغناطیسی قابل تنظیم است (به عنوان مثال، 4 تا 10 بار در)، به شما این امکان را می دهد که آستانه را به اندازه کافی بالا تنظیم کنید تا جریان های هجومی را تحمل کنید و در عین حال محافظت از اتصال کوتاه را ارائه دهید.

محدوده جریان معمولی چیست؟

قطع کننده های مدار قالبی با ولتاژ بالا معمولاً نیازهای آمپر بالاتری را در مقایسه با بریکرهای مینیاتوری استاندارد پوشش می دهند. محدوده ما معمولاً از250 آمپر تا 2500 آمپر، آنها را برای فیدرهای توزیع اصلی و بارهای صنعتی بزرگ مناسب می کند.

تفاوت آنها با فیوزها چیست؟

• قابل تنظیم مجدد:برخلاف فیوزهایی که باید پس از یک خطا تعویض شوند، MCCB را می توان پس از خاموش شدن مجدداً تنظیم کرد.
• قابلیت تنظیم:MCCB تنظیمات سفر قابل تنظیم (حرارتی و مغناطیسی) را فراهم می کند و هماهنگی حفاظتی دقیقی را ارائه می دهد که فیوزهای ثابت نمی توانند ارائه دهند.
• سوئیچینگ:یک MCCB می تواند به عنوان یک کلید دستی برای قطع برق برای تعمیر و نگهداری عمل کند.

اگر از قطع کننده AC در سیستم DC استفاده کنم چه اتفاقی می افتد؟

این کار را نکنید.بریکرهای AC برای خاموش کردن قوس الکتریکی به عبور جریان متناوب صفر متکی هستند. جریان DC از صفر عبور نمی کند، یعنی قوس خاموش نمی شود و می تواند باعث آتش سوزی یا انفجار شود. شما باید از یک بریکر استفاده کنید که به طور خاص برای برنامه های DC رتبه بندی شده است.

چگونه یک MCCB ولتاژ بالا را با خیال راحت جایگزین کنید؟

ایمنی در درجه اول اهمیت قرار دارد. این مراحل را دنبال کنید:

1. بی انرژی کردن:منبع تغذیه بالادست را خاموش کنید و ولتاژ صفر را بررسی کنید.
2. قفل/تاگوت:برای جلوگیری از برق انداختن مجدد تصادفی، دستگاه های قفل را اعمال کنید.
3. قطع ارتباط:کابل های خط و بار را بردارید (و در صورت وجود خنثی).
4. جایگزین کنید:واحد قدیمی را جدا کرده و جدید را نصب کنیدمدار شکن کیس قالب گیری ولتاژ بالا AC، اطمینان حاصل شود که تمام اتصالات مطابق با مشخصات سازنده گشتاور هستند.
