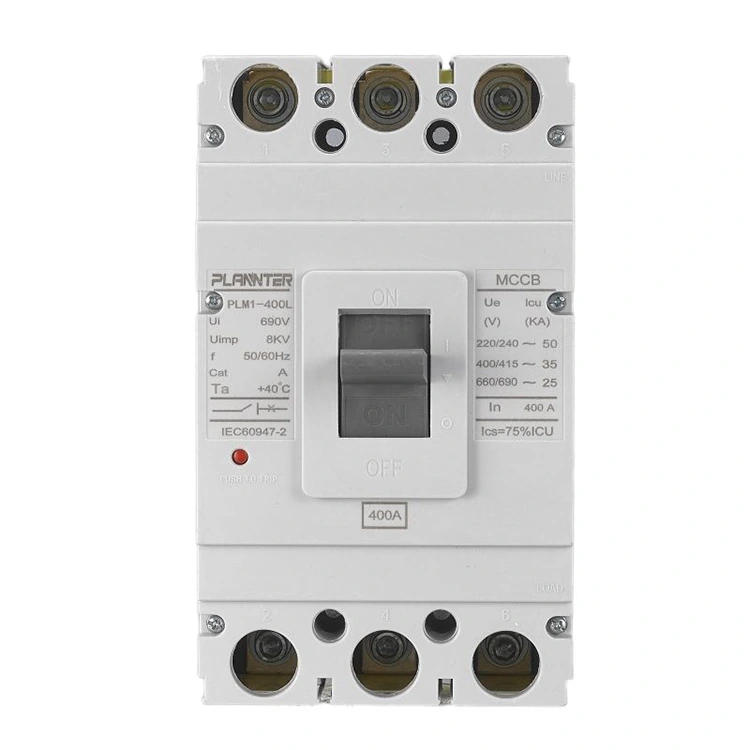

مدار شکن کیس قالب گیری AC برقی 400A

مدار شکن کیس قالب گیری AC Electrical 400A یک مدار شکن قالبی با کارایی بالا است که برای محافظت مطمئن از سیستم های الکتریکی تا 400A طراحی شده است. این سیستم های توزیع برق صنعتی، تجاری و مسکونی را از اضافه بار، اتصال کوتاه و جریان خطا محافظت می کند. به عنوان یک تامین کننده چین، Pugao راه حل های سفارشی را برای برآوردن نیازهای پروژه خاص ارائه می دهد که عملکرد قوی را با طراحی فشرده برای مدیریت کارآمد انرژی ترکیب می کند.

مشخصات فنی Electrical 400A AC MCCB

• جریان رتبه‌بندی شده (در):400A
• ولتاژ عملیاتی نامی (Ue):AC 400 ولت / 415 ولت
• ولتاژ عایق نامی (Ui):تا AC 800 ولت
• فرکانس رتبه بندی شده:50/60 هرتز
• تعداد قطب ها:3P / 4P اختیاری است
• ظرفیت شکست (ICU):50kA - 65kA (IEC 60947-2)
• ظرفیت شکست خدمات رتبه بندی شده (ICS):75٪ - 100٪ ICU
• نوع واحد سفر:حرارتی مغناطیسی / الکترونیکی (اختیاری)
• ویژگی های سفر:اضافه بار قابل تنظیم و حفاظت از اتصال کوتاه ثابت/قابل تنظیم
• عمر مکانیکی:≥ 10000 عملیات
• عمر الکتریکی:≥ 20000 عملیات
• مواد تماس:آلیاژ نقره-قلع اکسید
• روش نصب:نصب ثابت
• نوع اتصال:اتصال جلو / عقب اختیاری است
• مکانیسم عملیاتی:عملکرد دستی با مکانیزم موتوری اختیاری
• سطح حفاظت:IP20 (بالاتر با محفظه)
• دمای محیط:-5 درجه سانتیگراد تا +40 درجه سانتیگراد
• رعایت استانداردها:IEC 60947-2، ISO9001

ویژگی های محصول：

√ ظرفیت شکست به 65 کیلو آمپر می رسد

√ 400 درجه جریان عملیاتی

√ کنتاکت های ساخته شده از آلیاژ نقره با امپدانس کم

√ سیستم اتصال چهار میله با سرعت بالا

√ ساخت و ساز فشرده، نصب ساده

√ تأیید صحت مقاومت حلقه سخت را می گذراند

√ ساخت خودکار یکنواختی را حفظ می کند

√ قطع فوری اتصال کوتاه

√ حفاظت مدار پایین دست قابل اعتماد

√ مقرون به صرفه با کاهش نیازهای تعمیر و نگهداری

مزایای کلیدی 400A AC MCCB

هندلینگ جریان بالا:

• دارای 400 آمپر برای مدیریت بارهای سنگین در سیستم های الکتریکی بزرگ
• از عملکرد قابل اعتماد پانل های اصلی و تجهیزات پایین دست پشتیبانی می کند

تنظیمات سفر قابل تنظیم:

• واحد تراش حرارتی مغناطیسی امکان تنظیم دقیق برای حفاظت اضافه بار و اتصال کوتاه را فراهم می کند
• حفاظت را بر اساس نوع بار و سناریوی کاربردی بهینه می کند

ظرفیت شکست بالا:

• ظرفیت شکست نهایی (Icu) 50-65 کیلو آمپر به ازای استانداردهای IEC 60947-2
• برای محافظت از تجهیزات و کابل ها، به سرعت جریان های خطای شدید را قطع می کند

طراحی فشرده:

• راه حل صرفه جویی در فضا در مقایسه با قطع کننده مدار قاب سنتی
• نصب و نگهداری آسان در پانل بردها و واحدهای توزیع برق

لوازم جانبی همه کاره:

• کنتاکت های کمکی اختیاری، مسیرهای شنت و ماژول های هشدار برای یکپارچه سازی سیستم
• سازگار با تنظیمات مختلف کنترل و نظارت

دوام و قابلیت اطمینان:

• تماس آلیاژ نقره-قلع اکسید با مهر زنی دقیق و جوش لیزری
• عمر الکتریکی بیش از 20000 سیکل و مقاومت کم در تماس زیر 35 میکرو اهم
• مونتاژ و کالیبراسیون پیشرفته نیروی کار و عملکرد ثابت را تضمین می کند

ایمنی پیشرفته:

• یوغ مغناطیسی فولاد سیلیکونی با نفوذپذیری بالا، پاسخ اتصال کوتاه زیر 10 میلی‌ثانیه را تضمین می‌کند.
• 100٪ بازرسی کارخانه با پیچ ترمینال کالیبره شده با گشتاور و تأیید مقاومت حلقه
• حفاظت قابل اعتماد در برابر خطاهای الکتریکی و افزایش ایمنی پرسنل

سوالات متداول

کاربرد اصلی MCCB 400A چیست؟

• مدار بریکر کیس قالب گیری AC 400A در پنل های توزیع برق اصلی برای سیستم های صنعتی، تجاری و مسکونی بزرگ استفاده می شود.
• مدارها را از اضافه بار، اتصال کوتاه و جریان خطا محافظت می کند.
• عملکرد مطمئن تجهیزات پایین دستی مانند موتورها، ترانسفورماتورها و وسایل بزرگ را تضمین می کند.

آیا تنظیمات سفر 400A قابل تنظیم است؟

• بله، MCCB دارای یک واحد سفر حرارتی مغناطیسی با تنظیمات قابل تنظیم است.
• امکان سفارشی سازی بر اساس نوع بار و الزامات ایمنی را فراهم می کند.
• ضمن حفظ حفاظت موثر، از اصابت مزاحم جلوگیری می کند.

تفاوت بین MCCB های 3P و 4P 400A چیست؟

• 3P MCCB: از مدارهای سه فاز محافظت می کند و خط خنثی را نشکن می گذارد.
• 4P MCCB: از مدارهای سه فاز به علاوه خط نول محافظت می کند و قطع کامل را ارائه می دهد.
• انتخاب بستگی به الزامات سیستم و استانداردهای ایمنی دارد.

از چه اندازه کابل برای MCCB 400A استفاده کنم؟

• اندازه کابل به نوع نصب، مواد عایق و افت ولتاژ مجاز بستگی دارد.
• به طور معمول، MCCB های 400A با کابل هایی از 120 میلی متر مربع تا 185 میلی متر مربع هادی مسی جفت می شوند.
• برای توصیه های دقیق بر اساس شرایط پروژه خاص، با Pugao Electric مشورت کنید.

هر چند وقت یکبار باید یک MCCB 400A تست شود؟

• بازرسی دوره ای معمولاً هر 6 تا 12 ماه برای سیستم های بحرانی توصیه می شود.
• تست عملکرد مکانیکی، پاسخ سفر و یکپارچگی اتصال.
• اطمینان حاصل می کند که مدار شکن محافظ الکتریکی 400A AC در طول عمر خود محافظت قابل اعتمادی را حفظ می کند.
