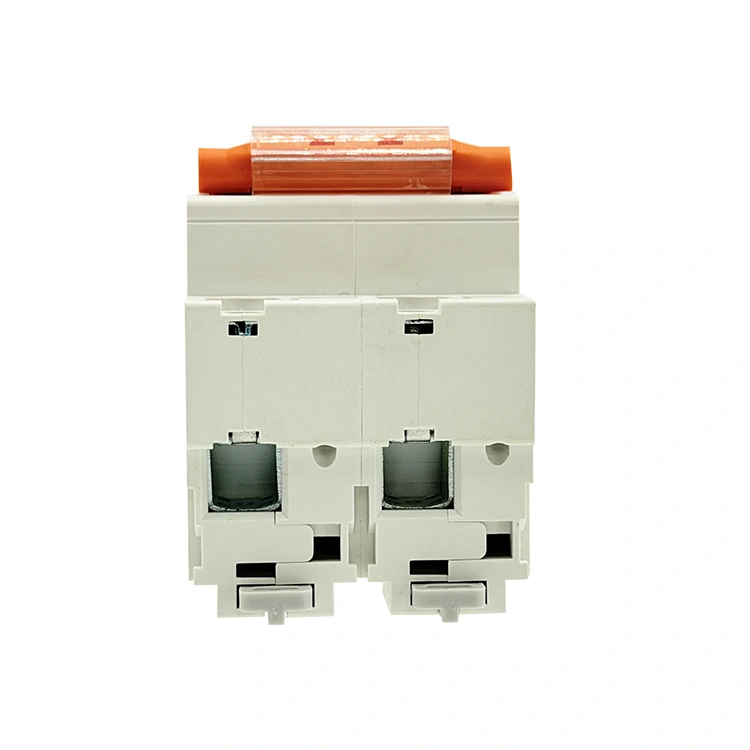

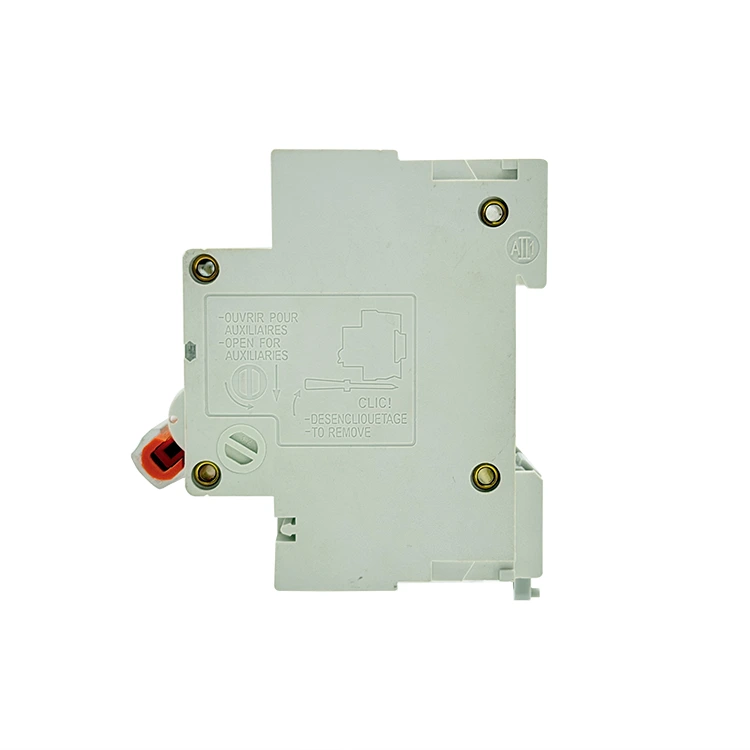

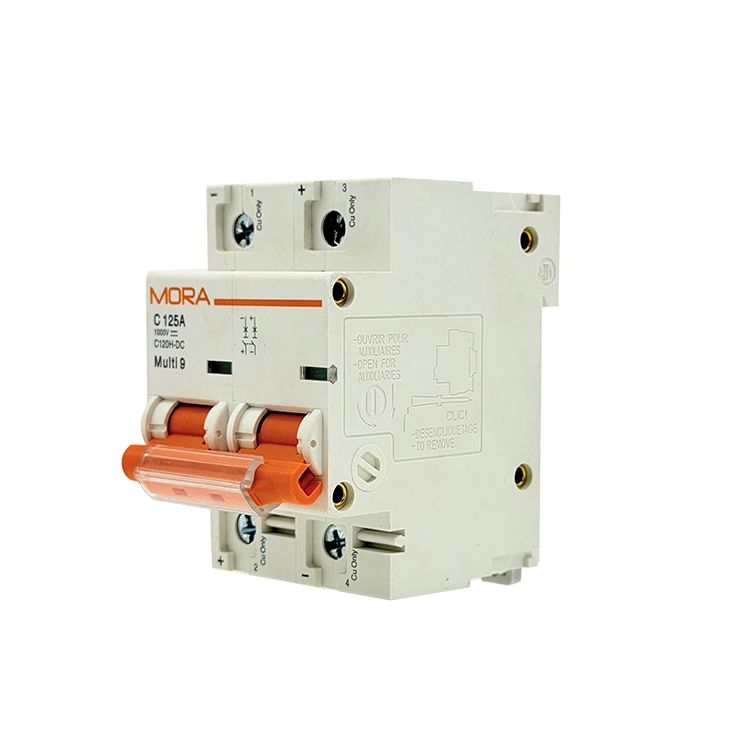

مدار شکن مینیاتوری DC سری NC 2P

PUGAO (Mora) به‌عنوان یک کارخانه پیشرفته بریکر مدار مینیاتوری سری NC 2P DC مستقر در چین، سوئیچ‌های محافظ دوقطبی با کارایی بالا با ظرفیت‌های شکست افزایش یافته و یک قاب مدولار ساده تولید می‌کند. هر واحد از جوشکاری نقطه‌ای خودکار و دوشاخه‌های آهنربایی دائمی دوگانه بهینه‌سازی شده برای حفاظت از ارتباطات حیاتی، ذخیره‌سازی انرژی و زیرساخت‌های خورشیدی تجاری استفاده می‌کند.

چه چیزی سری NC را از بریکرهای DC استاندارد متمایز می کند؟

شبکه های DC صنعتی به سرعت در حال تکامل هستند و به سمت چگالی انرژی بالاتر و پیکربندی کابینت های محکم تر حرکت می کنند. در حالی که بریکرهای درجه یک مسکونی سنتی هنگام کوچک شدن، اتلاف حرارتی را به خطر می اندازند، مدار شکن مینیاتوری DC سری NC 2P دارای یک معماری ساختاری داخلی بازطراحی شده است که به صراحت برای عملیات تجاری با قابلیت اطمینان بالا ساخته شده است.

با ادغام جداسازی فیزیکی دوقطبی در یک شاسی مدولار صرفه‌جویی در فضا، سری NC املاک و مستغلات صفحه‌نما را در داخل تابلوهای توزیع به حداقل می‌رساند در حالی که فواصل خزش داخلی - کوتاه‌ترین مسیر در امتداد سطح یک ماده عایق بین دو بخش رسانا - را افزایش می‌دهد تا از خطاهای ردیابی موضعی جلوگیری کند.

هاب های کمباین خورشیدی با چگالی بالا

راه‌اندازی‌های خورشیدی مدرن به اجزای فشرده نیاز دارند تا ورودی‌های رشته‌ای بیشتری را در محفظه‌های کوچک‌تر در فضای باز قرار دهند. سری NC امکان خوشه بندی آرایه های کنار هم تمیز را فراهم می کند و ریل های برگشتی مثبت و منفی یک رشته 600 ولت DC را در یک پروفیل محفظه جمع و جور بدون به خطر انداختن تهویه کناری مدیریت می کند.

بانک های باتری متمرکز مخابراتی

با استفاده از سیستم‌های ارتباطی که بر روی باتری‌های پشتیبان با ولتاژ پایین تا متوسط ​​کار می‌کنند، رفع عیب بدون انداختن کل قفسه حیاتی است. این قطع کننده مدار مینیاتوری حفاظت از مدار انشعاب مستقل را فراهم می کند، رشته های تک باتری یا ماژول های شارژ را فوراً در حالی که عملیات مجاور فعال هستند، جدا می کند.

مشخصات مواد

ماتریس مهندسی زیر پارامترهای عملیاتی خط پایه را نشان می دهد که در خطوط آزمایش کارخانه خودکار ما تأیید شده اند:

چگونه سری NC به ظرفیت شکست 10 کیلو آمپری دست می یابد؟

1. کانال های فوران مغناطیسی با نیروی دوگانه

در ولتاژهای بالاتر تا 600 ولت DC، کشیدن یک قوس الکتریکی به راحتی می تواند به یک رویداد پلاسمای قوس پایدار تبدیل شود که به طور کامل کنتاکت های مدار شکن استاندارد را ذوب می کند. مدار شکن مینیاتوری سری NC 2P DC با دو آهنربای دائمی با قدرت بالا که در دو طرف هر مسیر تماس تعبیه شده اند، با این مشکل مقابله می کند. هنگامی که کنتاکت‌ها از هم جدا می‌شوند، این آهن‌رباها یک میدان مغناطیسی جهت‌دار ایجاد می‌کنند که فوراً قوس را کشیده، آن را به زور از لنت‌های نقره‌ای خارج می‌کند و آن را به یک کانال قوس فولادی 11 صفحه‌ای پرتاب می‌کند، جایی که در عرض 4.5 میلی‌ثانیه تقسیم شده و خنک می‌شود.

2. اتصال متقابل سفر مکانیکی با سرعت بالا

تقسیم ریل مثبت و منفی در دو قطب مجزا به این معنی است که هر دو مسیر باید دقیقاً در یک زمان باز شوند. سری NC از یک نوار اتصال متقابل داخلی استفاده می کند که هر دو مکانیسم مکانیکی را با هم قفل می کند. اگر یک خطای جریان بیش از حد در سمت مثبت رخ دهد، میله داخلی به طور مکانیکی قطب منفی را دقیقاً در همان لحظه منحرف می‌کند و ایزوله کامل گالوانیکی ایجاد می‌کند و از برگشت ولتاژ خطرناک جلوگیری می‌کند.

3. لیزر نقطه جوش و کالیبراسیون خودکار

مونتاژ قطعات دستی تغییرات ساختاری را معرفی می کند که می تواند باعث مقاومت داخلی ناهموار بین دو قطب شود. PUGAO (Mora) این متغیر انسانی را با ساخت سری NC در یک خط تولید میکرو شکن کاملاً خودکار حذف می کند. دستگاه‌های جوش نقطه‌ای لیزری پیشرفته، شنت‌های مسی، دو فلزی و سیم‌پیچ‌های مغناطیسی را در تراز هندسی دقیق قفل می‌کنند و از مقاومت‌های داخلی متعادل و منحنی‌های سفر منطبق در هر قطعه تولیدی اطمینان می‌دهند.

پروتکل نصب فیلد

1. بررسی ولتاژ صفر:حلقه را بی انرژی کنید. تمام کلیدهای قطع برق بالادست خورشیدی یا لینک های جداسازی باتری را باز کنید. از یک مولتی متر دیجیتال برای تست کابل های ورودی مثبت و منفی استفاده کنید و قبل از وارد کردن سیم ها به درگاه های ترمینال، وجود 0 ولت را تأیید کنید.

2. به ریل DIN بچسبید:پیوست ریلی. براکت عقب بالایی قاب سری NC را روی یک ریل استاندارد 35 میلی متری DIN قلاب کنید. لبه پایینی بدنه را محکم فشار دهید تا لغزنده پلاستیکی فنری محکم در موقعیت خود به ریل بچسبد.

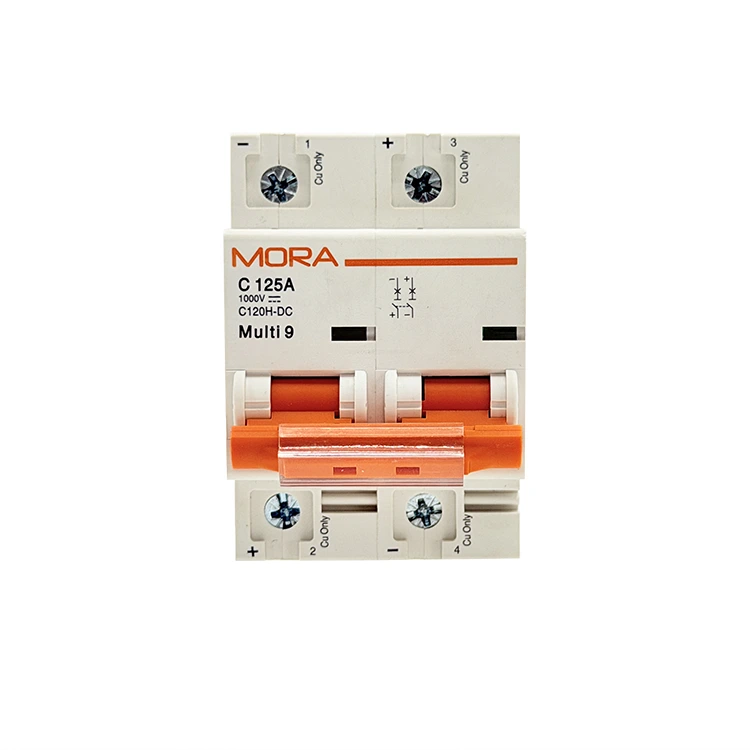

3. نشانگرهای قطبی را تراز کنید:تطابق قطبیت. نمادهای (+) و (-) مهر شده روی صفحه جلوی مدار شکن مینیاتوری DC سری NC 2P را بررسی کنید. کابل مثبت ورودی خود را به بالای قطب 1 (با علامت مثبت) و کابل منفی ورودی خود را به بالای قطب 2 (با علامت منفی) وصل کنید. اخطار: معکوس کردن این طرح از فشار دادن آهنرباهای داخلی به داخل لوله های خنک کننده جلوگیری می کند.

4. پیچ های ترمینال گشتاور:اتصال امن هسته های سیم مسی تمیز را به طور کامل در گیره های تونل دندانه دار قرار دهید. با استفاده از یک پیچ گوشتی گشتاور کالیبره شده، پیچ های ترمینال را تا 2.0-2.5 نیوتن متر ببندید. اتصالات سست ترمینال گرمای موضعی ایجاد می کند که منجر به قطع حرارتی زودرس می شود.

سوالات متداول برنامه

چه چیزی ظرفیت شکست 10 کیلو آمپری سری NC را نسبت به جایگزین های استاندارد 6 کیلو آمپری برای سیستم های باتری ایمن تر می کند؟

بانک‌های باتری می‌توانند جریان‌های اتصال کوتاه عظیمی را در عرض میلی‌ثانیه در طول یک خطای مستقیم ایجاد کنند. اگر انرژی خطا از حد مکانیکی خود فراتر رود، یک بریکر با قدرت 6 کیلو آمپر می تواند جوشکاری تماسی یا پارگی محفظه را تجربه کند. درجه بندی ارتقا یافته 10 کیلو آمپری مدار شکن مینیاتوری 2P DC سری NC تضمین می کند که می تواند با خیال راحت این مدارهای کوتاه باتری پر انرژی و شدید را بدون تخریب محفظه شکن یا آسیب رساندن به اجزای مجاور پاک کند.

آیا می توان بریکر سری NC 2P را در یک حلقه سری سیم کشی کرد تا ولتاژهای DC بالاتر را مدیریت کند؟

بله. اگر ولتاژ سیستم شما از امتیاز تک قطبی فراتر رفت، می توانید هادی مثبت را از میان هر دو قطب به صورت متوالی عبور دهید (وارد شدن به بالای قطب 1، پریدن از پایین قطب 1 به بالای قطب 2 و خروج از پایین قطب 2). این ولتاژ کل را در دو محفظه قوس جداگانه تقسیم می کند و به قطع کننده اجازه می دهد تا ولتاژهای کلی بالاتر را با خیال راحت مدیریت کند.

مهندسین طراح چگونه باید گرمای بالای محیط را در داخل محفظه های مهر و موم شده در فضای باز محاسبه کنند؟

نوارهای دو فلزی داخلی در پایه استاندارد کارخانه 30 درجه سانتیگراد کالیبره شده اند. هنگامی که در داخل یک جعبه ترکیب کننده بدون تهویه در فضای باز نصب می شود که در آن گرمای محیط و نور مستقیم خورشید دمای داخلی را تا 55 درجه سانتیگراد افزایش می دهد، عناصر دو فلزی از قبل منبسط می شوند. این باعث می شود نقطه قطع حرارتی واقعی به 83 تا 85 درصد جریان نامی آن کاهش یابد. برای جلوگیری از خاموش شدن مزاحم، مهندسان باید یا لوورهای خنک کننده غیرفعال را با هم ادغام کنند یا با استفاده از جداول درجه بندی حرارتی استاندارد، درجه بندی شکن را افزایش دهند.
