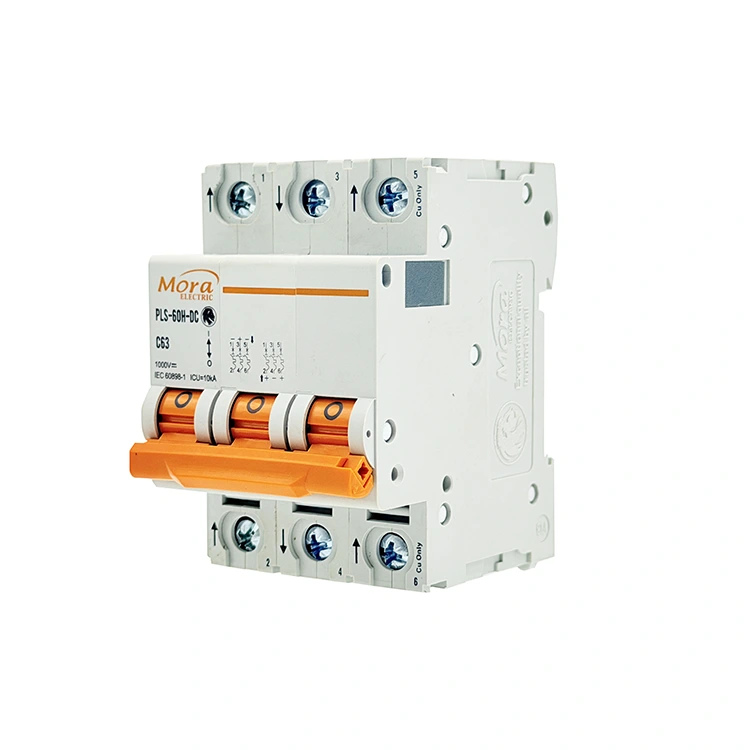

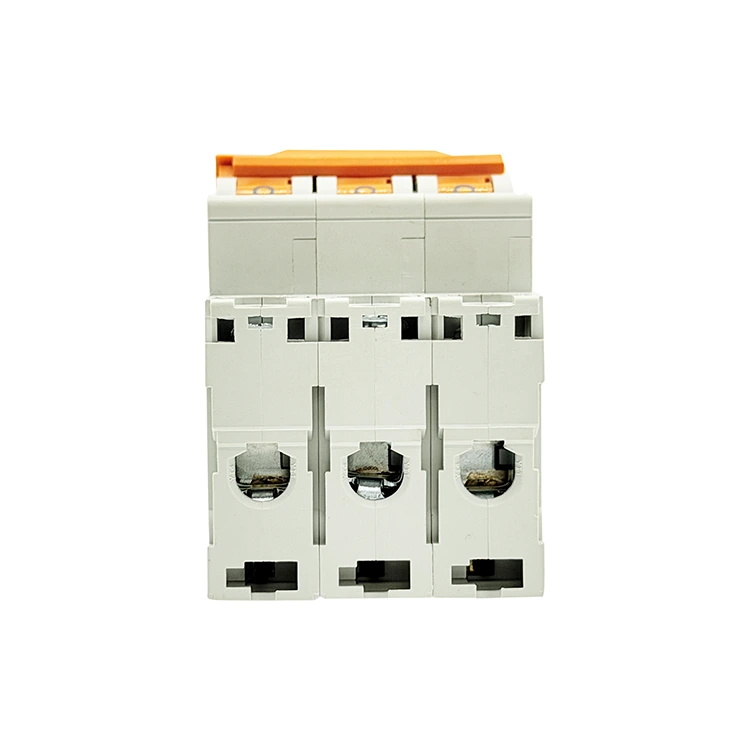

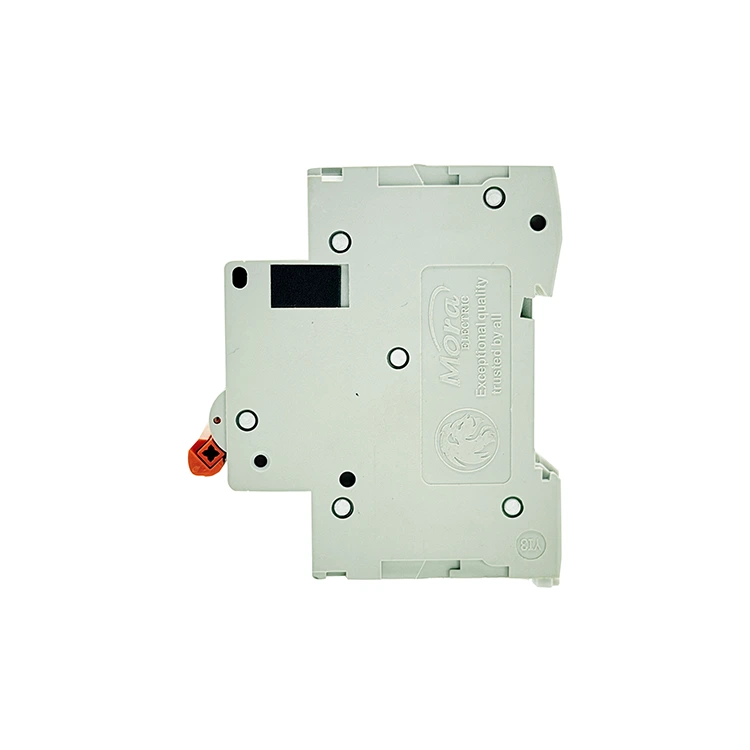

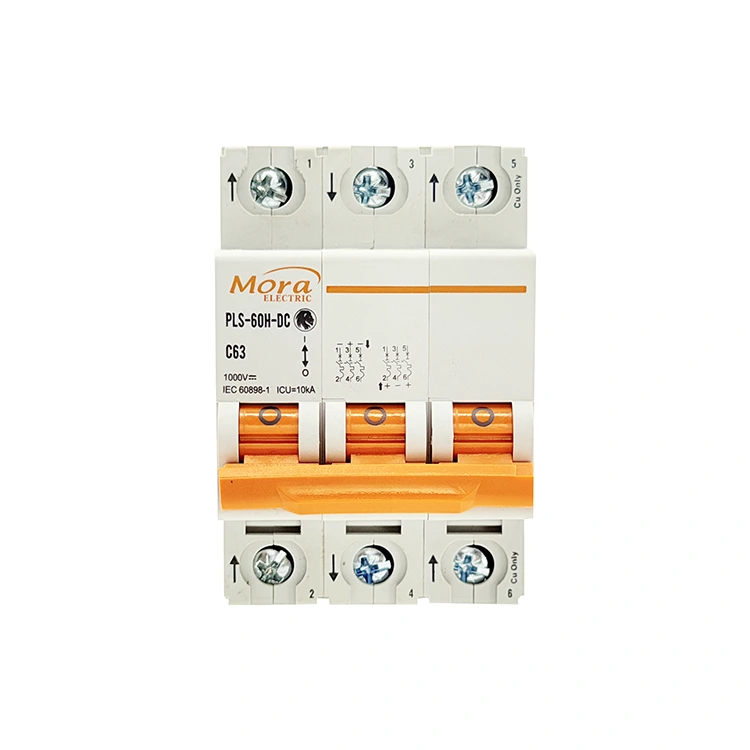

مدار شکن DC 3 قطبی C65

PUGAO (Mora) که به عنوان یک کارخانه C65 Circuit Circuit Breaker 3 Pole Circuit Breaker در چین کار می کند، کلیدهای الکتریکی 3 قطبی ناهموار را بهینه سازی می کند تا چندین مسیر DC ولتاژ بالا را به طور همزمان قطع کند. این شکن 3P از کالیبراسیون قطعات خودکار و محفظه های خاموش کننده قوس آهنربای دائم سه گانه برای رسیدگی به نیازهای تخصصی ذخیره سازی خارج از شبکه و تجهیزات صنعتی استفاده می کند.

مهندسان واقعاً یک سوئیچ 3P DC را کجا نصب می کنند؟

تاسیسات خورشیدی استاندارد با ولتاژ پایین معمولاً 250 ولت یا 500 ولت DC را پوشش می دهند و به حلقه های سیم کشی ساده تک یا دو قطبی اجازه می دهند. با این حال، همانطور که آرایه‌های خورشیدی تجاری صنعتی در مقیاس بزرگ، سیستم‌های مزرعه خارج از شبکه و تأسیسات مخابراتی مرکزی بزرگ افزایش می‌یابند، مهندسان سیستم با انتخاب‌های طراحی متفاوتی روبرو هستند که به پیکربندی 3 قطبی مانند C65 3 Pole DC Circuit Breaker نیاز دارند.

اتصال سری 750 ولت DC ولتاژ بالا

برای به حداکثر رساندن راندمان خروجی و محدود کردن تلفات انتقال خط سیستم در فواصل طولانی، مهندسان اغلب انتخاب می‌کنند که رشته‌های پنل خورشیدی را در یک سری طولانی اجرا کنند. این انباشته ولتاژهای مدار باز را تا 750 ولت DC هدایت می کند. از آنجایی که محفظه های بریکر استاندارد برای هر قطعه 250 ولت رتبه بندی شده اند، یک واحد 3P به مهندسان این امکان را می دهد که هادی مثبت را از طریق دو قطب در یک الگوی سیم کشی سری حلقه کنند در حالی که هادی منفی را از طریق قطب سوم عبور دهند. این تنش الکتریکی را به طور مساوی در هر سه میکرو محیط تقسیم می کند.

شبکه های سه سیم شناور DC

برخی از راه‌اندازی‌های پردازش صنعتی سنگین و تجهیزات حمل‌ونقل معدنی از توپولوژی توزیع مستقیم DC با ضربه‌ی مرکزی یا سه سیمی تخصصی (شامل سیم‌های مرجع مثبت، منفی و خنثی/زمینی) استفاده می‌کنند. یک کلید محافظ 3 قطبی هر سه هادی حامل جریان مجزا را به طور همزمان در طول یک خطا جدا می کند و پتانسیل جریان های برگشتی سرگردان را قطع می کند.

جداسازی پشتیبان ذخیره باتری دو منبع

در گره‌های سوئیچینگ مخابراتی محلی، یک شاسی سخت‌افزاری 3 قطبی را می‌توان برای مدیریت یک چیدمان باس تقسیم شده پیکربندی کرد - مانند تعویض دو خط بانک باتری ورودی مثبت جداگانه در کنار یک خط بازگشت مشترک مشترک. این امر نیاز به فضای پانل را در داخل قفسه‌های تجهیزات با فضای محدود کاهش می‌دهد.

قابلیت های عملکرد

آستانه‌های عملیاتی و مواد مهندسی که در زیر تعریف شده‌اند به شدت در سراسر میزهای تأیید کیفیت خودکار ما حفظ می‌شوند:

چه فناوری هایی از فیوژن تماس داخلی در 750 ولت جلوگیری می کنند؟

1. سیستم های سه گانه مغناطیسی دائمی دمیده-قوس

قوس‌های جریان مستقیم ولتاژ بالا از حالت جریان صفر طبیعی عبور نمی‌کنند، به این معنی که می‌توانند یک کانال پلاسمایی با دمای بالا را بین کنتاکت‌های باز نگه دارند که به راحتی اجزای مسی استاندارد را ذوب می‌کند. برای حل این مشکل، C65 3 Pole DC Circuit Breaker ما از آهنرباهای دائمی مستقل در داخل هر یک از سه قطب جداگانه خود استفاده می کند. این آهن‌رباها یک میدان مغناطیسی محلی قوی ایجاد می‌کنند که قوس را دفع می‌کند و آن را به صورت فیزیکی از لنت‌های تماس دور می‌کند و آن را به عمق یک شبکه خنک‌کننده فولادی 9 صفحه‌ای هدایت می‌کند. این عمل در عرض 5 میلی ثانیه قوس را شکافته و خاموش می کند.

2. اتصال چفت مکانیکی سنکرون

اگر یکی از قطب ها در طول یک خطای ولتاژ بالا باز شدن را به تاخیر بیاندازد، قطب باقیمانده فشار الکتریکی را تحمل می کند و باعث فرسودگی ترمینال می شود. PUGAO (Mora) این شکن ها را با یک نوار پیوند مکانیکی داخلی سفت و سخت می سازد که هر سه مکانیسم فرعی قطب را به هم متصل می کند. اگر یک خطای اتصال کوتاه، سیم‌پیچ تریپ مغناطیسی را در هر قطب منفرد ایجاد کند، میله اتصال مشترک هر سه قطب را مجبور می‌کند تا به طور همزمان سقوط کنند و از شرایط خطرناک تک خطی با انرژی جلوگیری می‌کند.

3. کنترل نقطه ای کارخانه دقیق

تغییرات در مقاومت ترمینال در داخل شکن های چند قطبی منجر به توزیع ناهموار جریان و نقاط داغ موضعی در داخل جعبه های توزیع می شود. مرکز تولید 5000 متر مربعی ما با استفاده از خط تولید خودکار میکرو شکن از این مشکل جلوگیری می کند. دستگاه‌های پانچ و جوش نقطه‌ای خودکار، شنت‌های داخلی و مجموعه‌های تماس مسی را در موقعیت‌های دقیق قفل می‌کنند و سطوح مقاومت داخلی یکسانی را در هر سه قطب ارائه می‌دهند.

راهنمای عیب یابی برای مسائل پیچیده فیلد

• دسته کلید C65 3 Pole Circuit Breaker DC هنگام راه اندازی اولیه سیستم به طور خودکار به موقعیت مرکزی بازنشانی می شود

چرا این اتفاق می افتد:هنگامی که یک اتصال کوتاه در پایین دست وجود داشته باشد، یا سیم پرش حلقه سری مثبت به ترمینال تماس منفی بد سیم کشی شده باشد، ضامن مکانیکی داخلی می افتد و باعث ایجاد یک اتصال کوتاه در سراسر قطب ها می شود.

نحوه رفع آن:حلقه برق اصلی را به طور کامل ایزوله کنید. پیکربندی حلقه بلوز خود را در مقابل شماتیک سری بررسی کنید. قبل از اینکه بخواهید کلید را دوباره روشن کنید، از یک تستر مقاومت عایق در خطوط پایین دست برای پیدا کردن سیم های کوتاه یا شکستگی های عایق استفاده کنید.

• یک پورت قطب افزایش دمای بالایی را در مقایسه با پورت های ترمینال مجاور نشان می دهد

چرا این اتفاق می افتد:پیچ ترمینال برای آن پورت خاص در حین راه اندازی میدان، کمتر گشتاور شده است، یا رشته های سیم در داخل گیره تونل به طور ناهموار فشرده شده اند.

نحوه رفع آن:انتقال برق را خاموش کنید. هادی را از درگاه داغ خارج کنید، رشته های مسی را از نظر آسیب قوس یا اکسید شدن بررسی کنید، کابل را در صورت نیاز برش دهید و مجدداً نوار بردارید، آن را دوباره وارد کنید و از یک آچار گشتاور کالیبره شده برای سفت کردن پیچ تا 2.5 نیوتن متر استفاده کنید.

سوالات متداول مهندسی و کاربرد

چرا یک قطع کننده DC 3P می تواند ولتاژهای بالاتری را در صورت سیم کشی در پیکربندی حلقه سری تحمل کند؟

هر محفظه قطب مستقل یک قطع کننده مدار مینیاتوری برای خاموش کردن ایمن تا 250 ولت DC در شرایط خطا طراحی شده است. با آبشاری مسیر جریان مثبت از طریق دو قطب مجزا به صورت سری قبل از خروج آن به اینورتر، کل تنش ولتاژ روی کنتاکت ها در طول یک رویداد قوس الکتریکی از 500 ولت به 250 ولت در هر محفظه تقسیم می شود و به سیستم اجازه می دهد تا ولتاژهای کلی بالاتر را به راحتی مدیریت کند.

عواقب عملیاتی پرش از بلوز حلقه مثبت و سیم کشی سه رشته خورشیدی مجزا از طریق سه قطب منفرد چیست؟

اگر سه رشته مستقل را از طریق یک شاسی بریکر بدون اتصال سری به هم اجرا کنید، حداکثر امتیاز ولتاژ برای هر رشته باید کمتر از 250 ولت DC باقی بماند. اگر هر رشته ای از این آستانه فراتر رود و دچار خطا شود، محفظه تک قطبی آن فاقد قابلیت تقسیم ولتاژ مورد نیاز برای خاموش کردن قوس ولتاژ بالا است که منجر به تخریب خانه داخلی می شود.

قرار گرفتن مداوم در معرض تشعشعات خورشیدی زیاد چگونه بر کالیبراسیون نوار دو فلزی داخلی در یک محفظه ترکیبی مهر و موم شده تأثیر می گذارد؟

نوارهای دو فلزی ما در دمای پایه کارخانه کنترل شده 30 درجه سانتیگراد کالیبره شده اند. هنگامی که در جعبه ترکیب کننده خارج از منزل بدون تهویه محصور می شود، جایی که گرمای خورشیدی شرایط محیط داخلی را تا 55 درجه سانتیگراد هدایت می کند، نوارهای دو فلزی داخل C65 3 Pole Circuit Breaker DC پیش از موعد منبسط می شوند. این امر نقطه قطع اضافه بار حرارتی واقعی را به حدود 83 تا 85 درصد جریان نامی نامی آن کاهش می دهد. برای مقابله با این، مهندسان باید یا لوورهای خنک کننده غیرفعال را ادغام کنند یا در مرحله طراحی اولیه سیستم، رتبه بندی قطع کننده را افزایش دهند.
