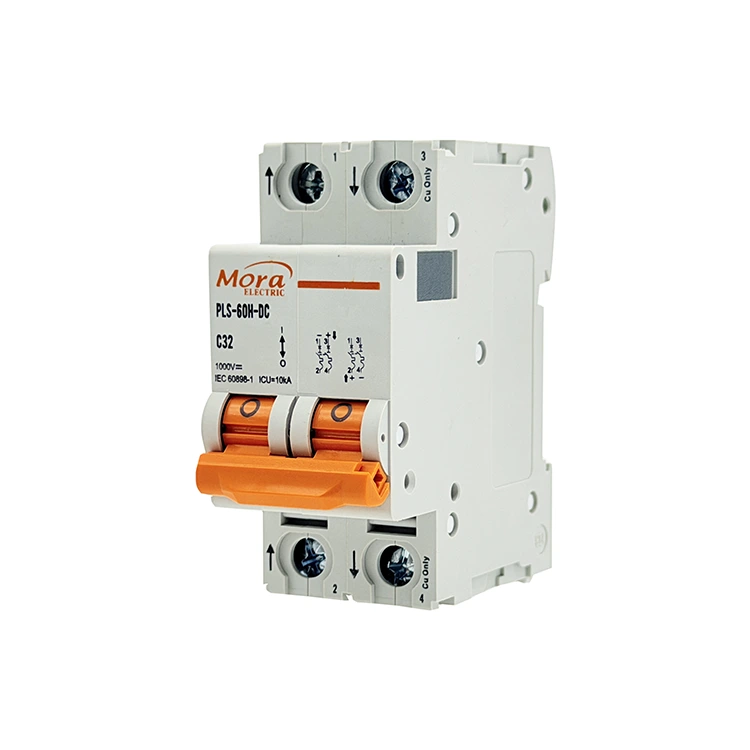

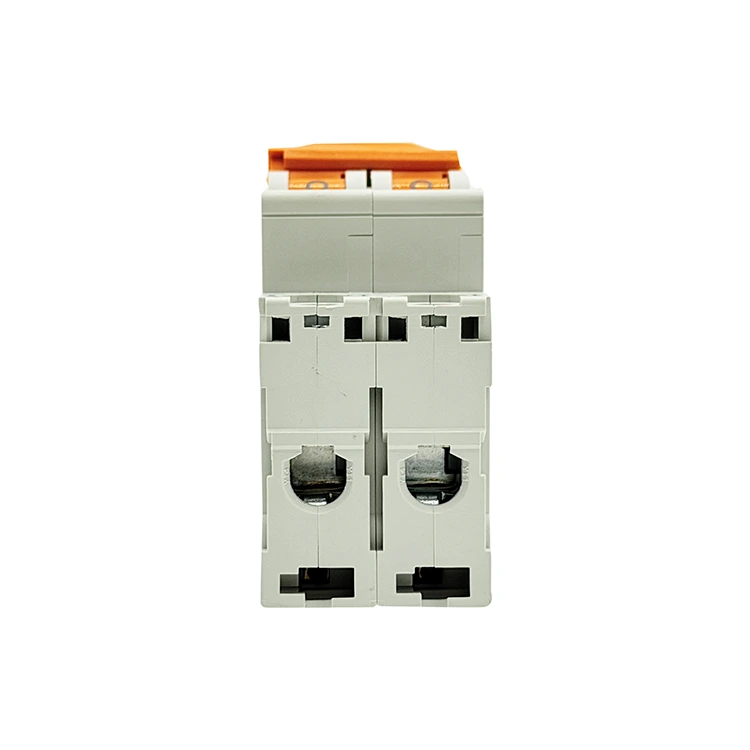

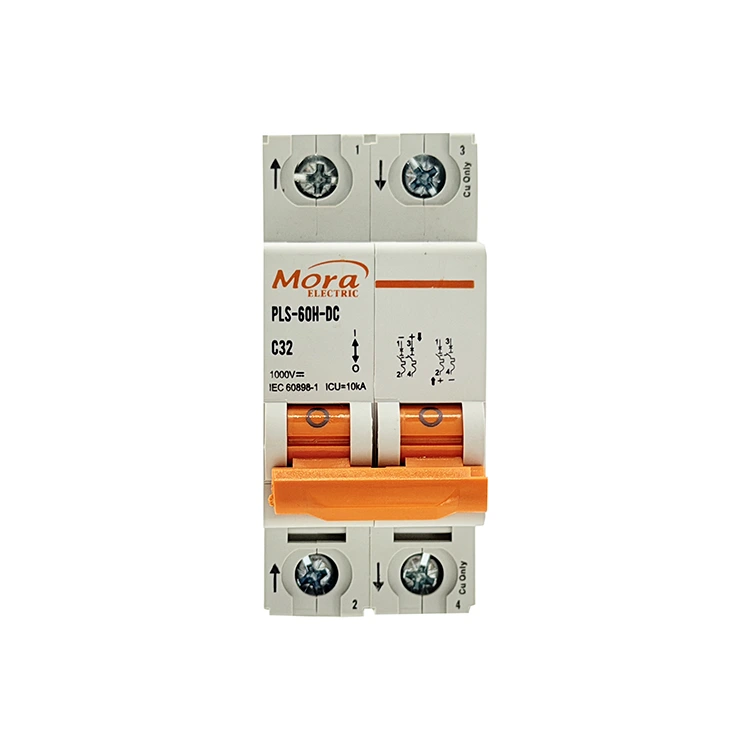

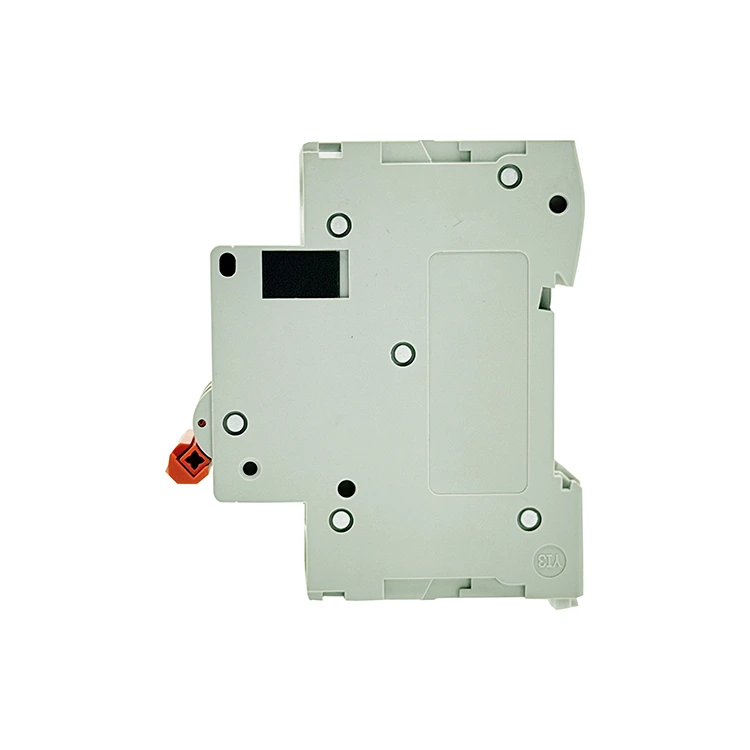

C65 2 قطبی مدار شکن DC

PUGAO (Mora) به عنوان یک کارخانه قابل اعتماد C65 2 Pole Circuit Breaker مستقر در چین، کلیدهای ولتاژ پایین چند قطبی را تولید می کند که برای شکستن خطوط مثبت و منفی به طور همزمان طراحی شده اند. این بریکر مغناطیسی حرارتی 2P به جوشکاری نقطه‌ای خودکار و محفظه‌های قوس مغناطیسی دوگانه با ظرفیت بالا برای رسیدگی به نیازهای سخت مخابراتی و فتوولتائیک متکی است.

تعریف فنی

C65 2 Pole DC Circuit Breaker یک دستگاه ایمنی الکترومکانیکی یکپارچه است که برای مدیریت و قطع حلقه های جریان مستقیم ولتاژ بالاتر (DC) تا 500 ولت ساخته شده است. در حالی که جایگزین های تک قطبی فقط یک طرف خط را قطع می کنند، پیکربندی 2 قطبی هر دو هادی مثبت و منفی را به طور همزمان مدیریت می کند. این وقفه دو خطی، ایزوله کامل گالوانیکی را فراهم می کند و برای شبکه های شناور غیر زمینی بسیار مهم است.

قطع کننده مدار مینیاتوری 2P ما دو قطب مستقل را با مکانیزم داخلی مشترک متصل می کند. اگر هر یک از قطب ها خطا را تشخیص دهد، هر دو خط فوراً باز می شوند و از برگشت ولتاژ از طریق هادی باقی مانده جلوگیری می کنند.

آرایه های PV خورشیدی شناور 500 ولت

در آرایه های خورشیدی که ولتاژ سیستم برای به حداکثر رساندن راندمان اینورتر افزایش می یابد، اتصال به خط منفی اغلب غیرعملی است. C65 2 Pole DC Circuit Breaker به خروجی های مثبت و منفی یک رشته PV متصل می شود. با جداسازی هر دو قطب، خطرات شوک احتمالی به زمین را در طول حلقه های تعمیر و نگهداری در روز به طور کامل حذف می کند.

سیستم های ذخیره انرژی باتری با ظرفیت بالا

بانک‌های باتری صنعتی و پیکربندی‌های ذخیره‌سازی خورشیدی خارج از شبکه اغلب با تنظیمات 120 ولت تا 400 ولت DC کار می‌کنند. یک دستگاه تک قطبی نمی تواند به طور ایمن خطای دو زمینی را در این مدارها برطرف کند. اجرای این سیستم 2 قطبی تضمین می کند که اتصال کوتاه در هر نقطه از محفظه باتری باعث خاموش شدن کامل و تمیز می شود.

زیرساخت های شارژ سریع خودروهای الکتریکی

ایستگاه های شارژ سریع تجاری از مسیرهای DC با ولتاژ بالا برای انتقال انرژی به باتری خودرو استفاده می کنند. این قطع کننده مدار به عنوان یک نقطه بازرسی ایزوله محلی بین مدار فرعی یکسو کننده داخلی و سیم توزیع کننده اولیه عمل می کند و به تکنسین های سرویس یک روش مکانیکی برای قطع تمام خطوط برق به یکباره می دهد.

مشخصات فنی

محدودیت‌های عملکرد و مواد خام ذکر شده در زیر از طریق میزهای کار تست خودکار در طبقه تولید ما تأیید می‌شوند:

مزایای فنی C65 2 Pole Circuit Breaker DC

1. پیوند سفر همزمان دو قطبی

هنگامی که یک اتصال کوتاه ولتاژ بالا در یک ریل اتفاق می افتد، یک افزایش نامتقارن ولتاژ می تواند به اینورترها یا سرورهای داده شما آسیب برساند. مدار شکن دو قطبی DC C65 ما دارای یک میله مکانیکی داخلی است که هر دو قطب داخلی را به هم متصل می کند. حتی اگر یک اتصال کوتاه منحصراً روی ریل مثبت اتفاق بیفتد، اتصال داخلی به طور مکانیکی هر دو قطب را در عرض 5 میلی ثانیه باز می کند و بردارهای خطر بالقوه را از کل مدار فرعی حذف می کند.

2. خاموش کننده قوس آهنربایی دائمی متصل به سری

ولتاژهای DC بالاتر زمانی که کنتاکت ها از هم جدا می شوند، قوس الکتریکی طولانی تر و شدیدتری ایجاد می کنند. برای مقابله با این، شکن 2P ما مسیر فعلی را از طریق دو محفظه قوس متمایز به صورت سری کانال می کند. هر محفظه حاوی آهنرباهای دائمی داخلی است که از نیروی الکترومغناطیسی برای کشش قوس و فشار دادن آن به دو شبکه خنک کننده فولادی 9 صفحه ای استفاده می کند. این طراحی محفظه دوگانه، ولتاژ قوس را تقسیم می کند و انرژی 500 ولت DC را سریعتر از طرح تک قطبی خاموش می کند.

3. ساخت خودکار و کالیبراسیون سازگار

تغییرات در مونتاژ داخلی می تواند باعث شود که یک قطب در طول یک رویداد سفر از قطب دیگر عقب بماند و عدم تعادل خطوط گذرا را ایجاد کند. PUGAO (Mora) این متغیر انسانی را با استفاده از یک خط تولید کاملاً خودکار برای قطع کننده های مدار مینیاتوری ما حذف می کند. پانچ کردن، جوشکاری نقطه‌ای و قرار دادن اجزای داخلی توسط ماشین‌آلات خودکار مدیریت می‌شوند و مقاومت‌های داخلی یکسان و زمان‌بندی مکانیکی همزمان در هر دو قطب را تضمین می‌کنند.

راه حل های تشخیصی رایج

• هنگامی که به موقعیت «روشن» سوئیچ می شود، قطع کننده مدار بلافاصله کار می کند علت اصلی: یک اتصال کوتاه مستقیم بین سیم های توزیع مثبت و منفی در پایین دست وجود دارد، یا یک خطای زمین در یک سیستم غیر زمینی رخ داده است. راه حل: شکن را جدا کنید. از یک تستر مقاومت عایق (مگاهم متر) روی دسته سیم های پایین دست برای پیدا کردن هادی های کوتاه یا جلیقه های عایق شکسته استفاده کنید. اطمینان حاصل کنید که جریان پیوسته کل از درجه اسمی تجاوز نمی کند.

• ذوب یا سوزاندن موضعی در یک پورت پایانه ظاهر می شود علت اصلی: پیچ ترمینال در حین نصب به میزان گشتاور توصیه شده سفت نشده است، یا عدم تطابق اندازه سیم ها باعث شل شدن رشته های مسی می شود. راه حل: انتهای کابل های زغالی یا اکسید شده را جدا کنید. عایق را دوباره جدا کنید، هسته سیم تمیز را به طور کامل در گیره ترمینال نوع تونلی قرار دهید و از یک ابزار مدرج برای پیچش پیچ تا 2.5 نیوتن متر استفاده کنید.

سوالات متداول فنی

چرا یک سیستم 500 ولت DC باید به جای سیم کشی دو بریکر تک قطبی در کنار هم از یک بریکر 2 قطبی استفاده کند؟

بریکرهای تک قطب مستقل فاقد اتصال مکانیکی داخلی هستند. اگر یک خطا رخ دهد، ممکن است یکی از شکن ها کسری از میلی ثانیه قبل از دیگری باز شود، یا ممکن است یکی به طور کامل از کار بیفتد. این امر باعث می شود ریل مقابل کاملاً برق دار شود و ولتاژ برگشتی وارد سیستم شود و پرسنل خدمات را به خطر بیندازد و باعث آسیب به تجهیزات شود.

اگر خطوط مثبت و منفی ورودی متقاطع باشند، در داخل محفظه‌های قوس دوگانه چه اتفاقی می‌افتد؟

سیم کشی متقاطع جهت حلقه جریان را از طریق اجزای داخلی تغییر می دهد. هنگامی که کنتاکت ها شکسته می شوند، آهنرباهای دائمی داخلی، قوس الکتریکی را به سمت پایین به سمت مکانیسم های چفت کننده مکانیکی می کشند، به جای اینکه آن را به سمت شبکه های خنک کننده فولادی فشار دهند. قوس محبوس شده به سرعت اجزای داخلی و محفظه بیرونی PA66 را ذوب می کند.

گرمای زیاد محیط در داخل محفظه های ترکیب کننده خورشیدی در فضای باز چگونه بر عملکرد این دستگاه 2 قطبی تأثیر می گذارد؟

عناصر اضافه بار حرارتی دو فلزی ما به خط پایه استاندارد 30 درجه سانتیگراد کالیبره شده اند. اگر تهویه ضعیف جعبه همراه با گرمای محیط، دمای داخلی را به 55 درجه سانتیگراد برساند، عناصر داخلی داخل C65 2 Pole Circuit Breaker DC قبل از برنامه منبسط می شوند. این امر آستانه سفر حرارتی مؤثر را به تقریباً 83 درصد از ارزش پلاک نامی آن کاهش می دهد که به تهویه فعال یا کاهش بار هدف نیاز دارد.
