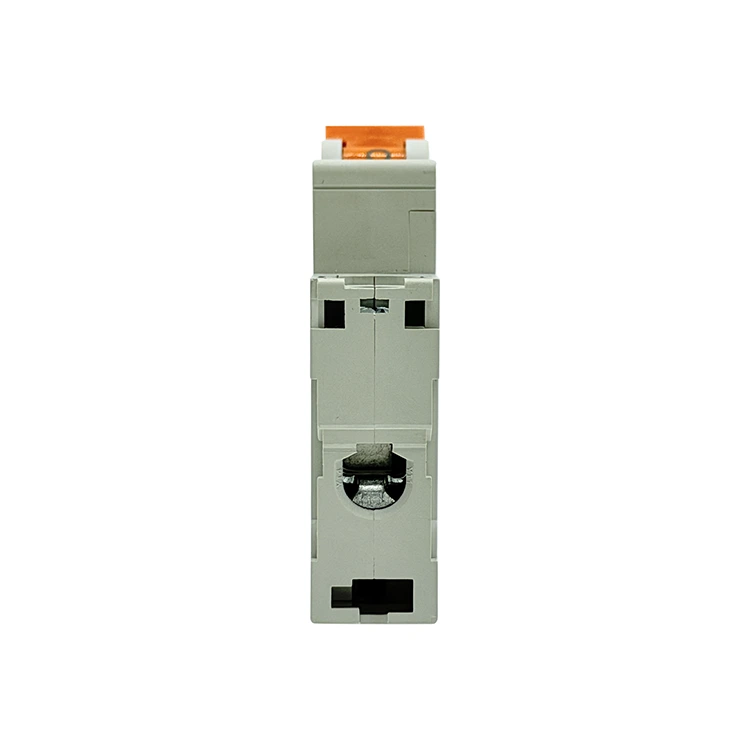

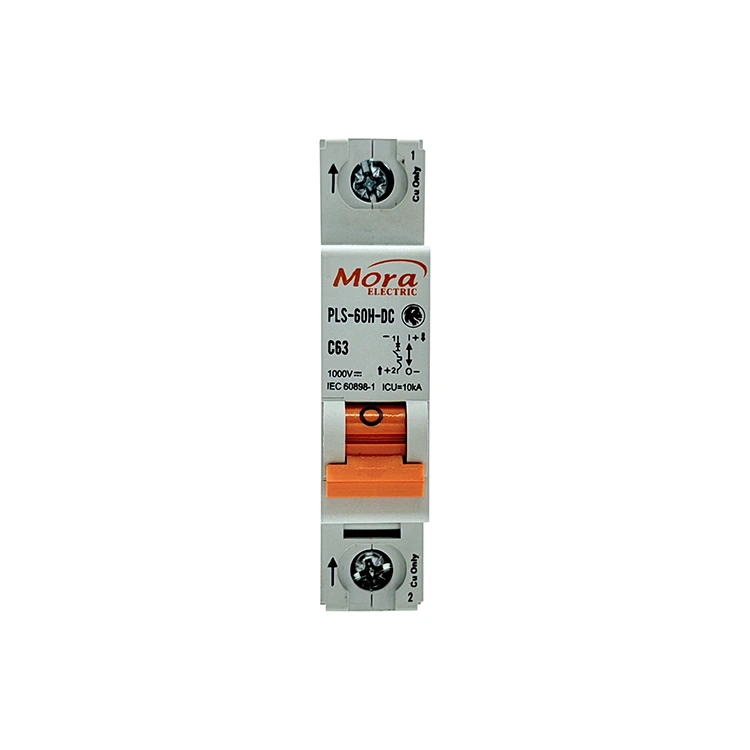

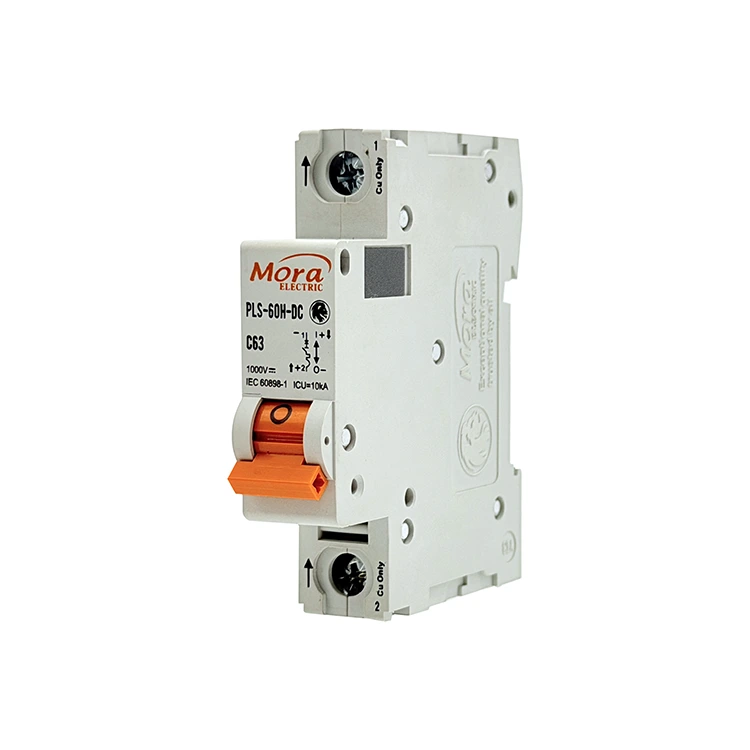

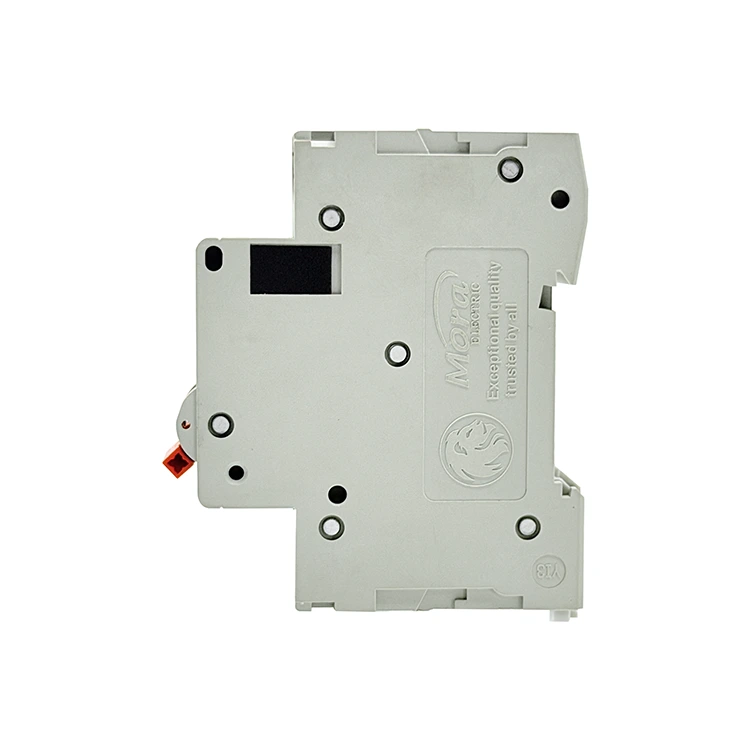

مدار شکن DC 1 قطبی C65

PUGAO (با نام تجاری: Mora) به عنوان یک کارخانه تخصصی C65 1 Pole Circuit Breaker در چین کار می کند و کلیدهای تک قطبی سنگین را که به طور خاص برای کاربردهای DC مهندسی شده اند، تامین می کند. قطع کننده حرارتی-مغناطیسی 1P ما دارای یک سیستم خاموش کننده قوس آهنربای دائمی برای حذف سوختن تماس در رشته های خورشیدی و شبکه های مخابراتی است.

تعریف فنی و کاربردهای عملی

C65 1 Pole DC Circuit Breaker یک کلید مکانیکی است که برای محافظت از حلقه های الکتریکی تک فاز DC طراحی شده است. برخلاف خطوط جریان متناوب (AC)، یک حلقه جریان DC فاقد نقطه عبور طبیعی است. هنگامی که کنتاکت ها تحت بار باز می شوند، قوس الکتریکی حاصل پیوسته و بسیار پایدار است.

قطع کننده تک قطبی ما ریل مثبت مدار DC را با استفاده از نیروی مکانیکی هدفمند و شتاب مغناطیسی برای شکستن خطاها قبل از ایجاد آسیب حرارتی در کل سیستم، جدا می کند.

سیستم های فتوولتائیک خورشیدی

در آرایه های خورشیدی مسکونی و تجاری، رشته های پانل مجزا ولتاژ DC پیوسته را تولید می کنند. این قطع کننده مدار در جعبه های ترکیبی در لایه خروجی (از 12 ولت تا 250 ولت DC) نصب می شود. رشته‌های منفرد را جدا می‌کند و از پخش شدن خطاهای جریان معکوس یا شورت‌های سیم‌کشی در سراسر آرایه خورشیدی جلوگیری می‌کند.

مراکز داده مخابراتی و سیستم های UPS

سخت افزار ارتباطی مدرن بر روی سیستم های پشتیبان باتری 48 ولت تا 110 ولت DC اجرا می شود. C65 1 Pole DC Circuit Breaker حفاظت هدفمندی را برای قفسه‌های تجهیزات جداگانه فراهم می‌کند و خرابی‌های محلی را بدون قطع برق در سیستم‌های شبکه مجاور جدا می‌کند.

اتوماسیون صنعتی

حلقه‌های کنترل DC صنعتی محلی، سیستم‌های جابجایی مواد، و مدارهای مدیریت باتری خودروهای الکتریکی داخلی از قطع کننده‌های تک قطبی برای ایجاد مناطق قدرت مجزا و ایمن بین ماژول‌های شارژ و ذخیره‌سازی باتری اولیه استفاده می‌کنند.

مشخصات فنی

ماتریس زیر محدودیت‌های عملیاتی استاندارد و ترکیبات مواد تأیید شده روی میزهای آزمایش کنترل کیفیت ما را تشریح می‌کند:

مزایای فنی اصلی

1. خاموش کردن قوس مغناطیسی 5 میلی ثانیه

قوس های جریان مستقیم در صورت عدم کنترل می توانند در کسری از ثانیه تماس های مسی را از بین ببرند. برای حل این مشکل، C65 1 Pole DC Circuit Breaker ما دارای دو آهنربای دائمی داخلی است. هنگامی که یک خطا رخ می دهد و کنتاکت ها از هم جدا می شوند، میدان مغناطیسی قوس را از سطوح تماس دور می کند و آن را به یک شبکه خنک کننده فولادی 9 صفحه ای هدایت می کند. شبکه در عرض 5 میلی ثانیه قوس را شکافته، خنک و خاموش می کند و سایش سطوح تماس را به حداقل می رساند.

2. کنترل اضافه بار دو فلزی با دقت بالا

اضافه بارهای مداوم به تدریج عایق سیم را تخریب می کند و خطر آتش سوزی شدید ایجاد می کند. PUGAO (Mora) از نوارهای دو فلزی کالیبره شده متشکل از دو فلز متصل با نرخ انبساط حرارتی متفاوت استفاده می کند. جریان بیش از حد مداوم نوار را گرم می کند و باعث می شود که به طور قابل پیش بینی خم شود و اهرم سفر را فعال کند. این راه‌اندازی مکانیکی از سفرهای نادرست ناشی از جهش‌های کوتاه راه‌اندازی جلوگیری می‌کند و در عین حال از ایزوله‌سازی مطمئن در هنگام بارگذاری‌های واقعی اطمینان می‌دهد.

3. خودکار نقطه جوش

مونتاژ داخلی دستی می تواند منجر به مقاومت های اتصال متغیر و نقاط سفر ناسازگار شود. مرکز تولید ما از یک خط مونتاژ خودکار مجهز به واحدهای جوش نقطه ای خودکار استفاده می کند. با تثبیت شنت‌های مسی داخلی و مکانیسم‌های قطع در موقعیت‌های دقیق، از مقاومت داخلی یکنواخت در تمام مراحل تولید اطمینان حاصل می‌کنیم و از گرمای بیش از حد موضعی داخل کابینت‌های توزیع جلوگیری می‌کنیم.

نصب میدانی

1. منبع تغذیه را جدا کنید:راه اندازی ایمنی. کلید قطع برق اولیه خورشیدی یا فیوز عایق باتری را در بالادست باز کنید. قبل از نصب سخت افزار C65 1 Pole Circuit Breaker از یک مولتی متر دیجیتال کالیبره شده برای بررسی وجود 0 ولت در خط ورودی استفاده کنید.

2. روی ریل DIN ایمن شوید:مونتاژ محوطه. پایه شکن را روی یک ریل استاندارد DIN 35 میلی متری بچسبانید. اطمینان حاصل کنید که هر دو گیره نگهدارنده فنردار بالا و پایین به طور محکم در موقعیت خود قفل شده و از حرکت در هنگام کار با دسته ضامن جلوگیری می کند.

3. تراز کردن نشانگرهای قطبیت:مرحله بحرانی بریکرهای DC جهت دار هستند. نشانگرهای (+) و (-) که در مجاورت پورت های ترمینال مهر شده اند را پیدا کنید. سیم تغذیه ورودی مثبت باید وارد ترمینال ورودی مثبت تعیین شده شود. معکوس کردن این سیم کشی باعث می شود آهنرباهای داخلی قوس الکتریکی را به شبکه خنک کننده نکشند.

4. پایانه های هادی گشتاور:تایید نهایی هادی های مسی را به طور تمیز در پایانه های تونل قرار دهید. برای سفت کردن پیچ های ترمینال تا 2.0-2.5 نیوتن متر از یک پیچ گوشتی گشتاور مدرج استفاده کنید. اتصالات سست باعث گرم شدن موضعی و خاموش شدن حرارتی زودرس می شود.

سوالات متداول فنی و مهندسی

چرا نمی توان از این قطع کننده DC تک قطبی در خط توزیع AC استاندارد استفاده کرد؟

سیستم سرکوب قوس داخلی به آهنرباهای دائمی جهت دار متکی است. در یک سیستم AC، جریان به طور پیوسته 50 یا 60 بار در ثانیه تغییر جهت می دهد. این جریان متناوب، قوس را به سمت بیرون به سمت پوشش پلاستیکی به جای داخل شبکه خنک‌کننده فولادی فشار می‌دهد و باعث شکست فاجعه‌بار پوسته می‌شود.

اگر قطبیت سیم کشی به طور تصادفی در حین نصب میدانی معکوس شود، چه چیزی باعث تاب یا ذوب شدن یک بریکر DC می شود؟

وقتی قطبیت معکوس می شود، میدان مغناطیسی داخلی قوس الکتریکی را از شبکه خنک کننده دور می کند و آن را مستقیماً روی کنتاکت های آلیاژ نقره نگه می دارد. قوس به دام افتاده دماهای محلی بیش از 1000 درجه سانتیگراد را ایجاد می کند و به جای خاموش کردن ایمن، مکانیسم های داخلی و پوشش پلیمری PA66 را ذوب می کند.

دمای عملیاتی محیط در داخل جعبه ترکیبی مهر و موم شده چگونه آستانه خاموش شدن حرارتی را تغییر می دهد؟

نوارهای دو فلزی ما برای دمای محیط پایه 30 درجه سانتیگراد کالیبره شده اند. اگر دمای داخلی جعبه توزیع مهر و موم شده به دلیل نور مستقیم خورشید به 50 درجه سانتیگراد برسد، نوار دو فلزی داخل C65 1 Pole Circuit Circuit Breaker پیش گرم می شود و باعث می شود که تقریباً با 85 تا 90 درصد جریان نامی مهر شده خود حرکت کند. برای محیط های با دمای بالا، توصیه می کنیم بار را کاهش دهید یا پارامتر انتخاب را به سمت بالا تنظیم کنید.
