واحد سفر الکترونیکی 4P

اینجا در Pugao (Plannter Electric)، اعتقاد اصلی ما این است که ایمنی الکتریکی نباید یک تجملات باشد، بلکه بستر یک زندگی امن و راحت است. واحد سفر الکترونیکی 100A و 4P ما را در نظر بگیرید: ما از پلاستیک گرما با کیفیت بالا برای پوشش استفاده می کنیم که تحت حرارت و فشار زیاد قالب گیری تزریقی می شود. این فرآیند تولید پیشرفته، پایداری ابعادی فوق‌العاده، استحکام عایق افزایش‌یافته، و مقاومت قوس ثابت را فراهم می‌کند و به شما در زیرساخت‌های الکتریکی خود اطمینان می‌دهد. سوالی دارید؟ با خیال راحت تماس بگیرید! ما مشتاقیم که برای اطمینان از ایمنی الکتریکی شما صحبت و همکاری کنیم.

ارسال استعلام

توضیحات محصول

راواحد سفر الکترونیکی 4Pیک ماژول حفاظتی پیشرفته است که در قطع کننده های مدار قالبی (MCCB) استفاده می شود، که برای نظارت و کنترل هر چهار هادی در یک سیستم چهار سیم سه فاز (L1، L2، L3 و Neutral) طراحی شده است. برخلاف سیستم‌های سه قطبی سنتی، ایزوله و حفاظت کامل را تضمین می‌کند و آن را به یک راه‌حل حیاتی برای توزیع برق مدرن تبدیل می‌کند که در آن ایمنی و کیفیت برق ضروری است.

هادی فاز و نول را به طور همزمان کنترل و محافظت می کند
تشخیص عیب هوشمند و دقیق را ارائه می دهد
ایمنی سیستم را در محیط های پیچیده الکتریکی افزایش می دهد

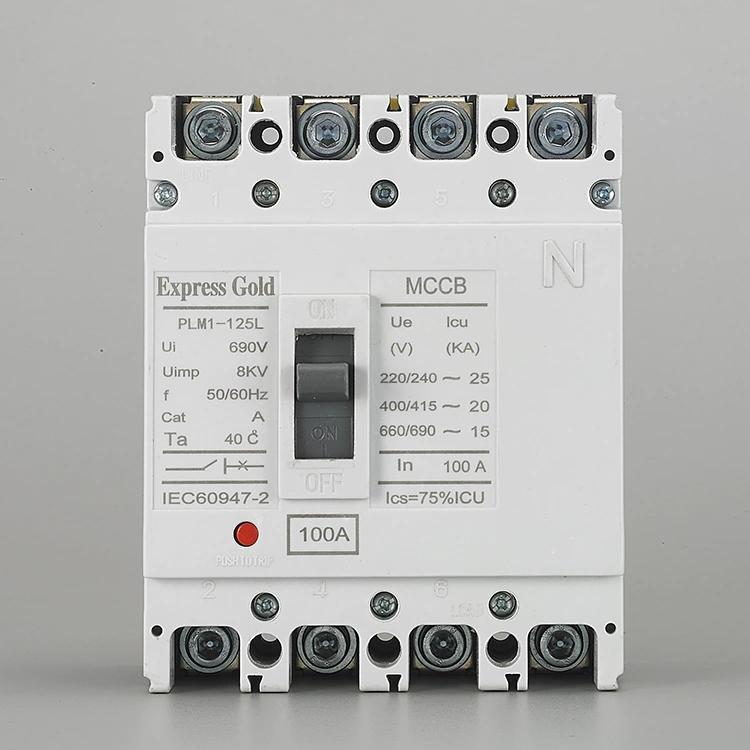

4P Electronic Trip Unit

مشخصات محصول

تایپ کنید	جریان دارای رتبه (A)	شماره قطب	ولتاژ عایق نامی (V)	ولتاژ کاری نامی (V)	حداکثر ظرفیت قطع اتصال کوتاه (KA)	ظرفیت قطع اتصال کوتاه سرویس (KA)	دسته استفاده
PLM1-63L	(6)،10،16،20،25،32،40،50،63	3	AC 500 ولت	400 ولت	25	18	A
PLM1-63M	(6)،10،16،20،25،32،40،50،63		AC 500 ولت		50	35
PLM1-100L	(10)،16،20،25،32،40، 50،63،80،100		AC 690 ولت		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

ویژگی ها و مزایای کلیدی

حفاظت خنثی

نظارت مستقیم و محافظت از هادی خنثی را فراهم می کند
از اضافه بار خنثی ناشی از جریان های هارمونیک ناشی از بارهای غیر خطی جلوگیری می کند
اطمینان حاصل می کند که تمام قطب ها، از جمله خنثی، در هنگام خطا جدا شده اند
به شکاف های ایمنی موجود در شکن های سه قطبی سنتی می پردازد

حفاظت قابل تنظیم

مجهز به تنظیمات سفر الکترونیکی برای کنترل دقیق حفاظت
پارامترهای حفاظت اضافه بار، اتصال کوتاه و لحظه ای واحدهای سفر الکترونیکی 4P کاملاً قابل تنظیم هستند.
گزینش پذیری و هماهنگی در سیستم توزیع را بهبود می بخشد
خاموش شدن غیر ضروری را کاهش می دهد و زمان کارکرد سیستم را افزایش می دهد

عملکردهای پیشرفته

ایزولاسیون کامل مدار را تضمین می کند و از خطرات تغذیه برگشتی جلوگیری می کند
ایمنی را در طول عملیات تعمیر و نگهداری افزایش می دهد
یکپارچگی خنثی را در سناریوهای انتقال نیرو حفظ می کند
از سوئیچینگ ایمن بین برق و برق ژنراتور پشتیبانی می کند

اندازه گیری و ارتباطات

از نظارت زمان واقعی جریان در هر چهار قطب پشتیبانی می کند
رابط های ارتباطی اختیاری برای یکپارچه سازی سیستم
تشخیص مبتنی بر داده و نگهداری پیش بینی را فعال می کند
دید و کنترل زیرساخت های الکتریکی را بهبود می بخشد

برنامه های کاربردی

کلید اصلی در تابلوهای توزیع ساختمانی و صنعتی
سیستم های سوئیچ انتقال خودکار (ATS) با استفاده از واحدهای سفر الکترونیکی 4P برای سوئیچینگ برق ایمن.
سیستم های چهار سیم سه فاز که نیاز به ایزولاسیون کامل دارند
تاسیسات تجاری و صنعتی با بارهای حساس یا غیر خطی
محیط های بحرانی که در آن برق و ایمنی مداوم ضروری است

سوالات متداول

4P4D در مقابل 4P3D چیست؟

4P4D (تشخیص چهار قطبی):هر چهار هادی (L1، L2، L3، N) به طور کامل نظارت و محافظت می شوند
4P3D (تشخیص چهار قطب سه):فقط هادی های سه فاز نظارت می شوند، در حالی که نول سوئیچ می شود اما به طور فعال محافظت نمی شود
4P4D با شامل تشخیص و حفاظت جریان خنثی، ایمنی بالاتری را فراهم می کند
راواحد سفر الکترونیکی 4Pبا 4P4D برای سیستم هایی با بارهای هارمونیک یا تجهیزات حساس توصیه می شود

آیا حفاظت خنثی قابل تنظیم است؟

بله، تنظیمات حفاظت خنثی معمولاً در واحدهای سفر پیشرفته قابل تنظیم هستند
کاربران می توانند سطوح حفاظت جریان خنثی را پیکربندی کنند (به عنوان مثال، 50٪، 100٪ یا غیرفعال)
تنظیم به مطابقت با نیازهای سیستم و ویژگی های بار کمک می کند
انعطاف پذیری در برنامه های کاربردی با شرایط فعلی خنثی متفاوت را بهبود می بخشد

هدف از محافظت خنثی چیست؟

از گرمای بیش از حد و آسیب ناشی از جریان خنثی بیش از حد جلوگیری می کند
اعوجاج هارمونیک ناشی از بارهای غیرخطی (به عنوان مثال، UPS، روشنایی LED، تجهیزات IT) را برطرف می کند.
عملکرد ایمن در سیستم های سه فاز چهار سیم را تضمین می کند
راواحد سفر الکترونیکی 4Pحفاظت کامل را با نظارت بر هادی های فاز و خنثی تضمین می کند

چگونه واحد سفر را تست می کنید؟

از دکمه تست داخلی (در صورت وجود) برای بررسی عملکرد استفاده کنید
برای تأیید کالیبراسیون دقیق، آزمایش تزریق جریان ثانویه را اعمال کنید
پاسخ سفر را تحت شرایط اضافه بار یا خطا شبیه سازی شده تأیید کنید
تست منظم قابلیت اطمینان و انطباق با استانداردهای تعمیر و نگهداری را تضمین می کند

اگر لامپ وضعیت روشن باشد به چه معناست؟

نشانگر قدرت:واحد تریپ برق دارد و به طور معمول کار می کند
نشانگر هشدار:شرایط هشدار مانند اضافه بار یا سیگنال قبل از سفر
نشانگر سفر:بریکر به دلیل یک مشکل قطع شده است
نمایش کد خطا (در صورت وجود):عیب یابی دقیق را ارائه می دهد
لامپ های وضعیت به اپراتورها کمک می کند تا به سرعت شرایط سیستم را شناسایی کرده و اقدام کنند
