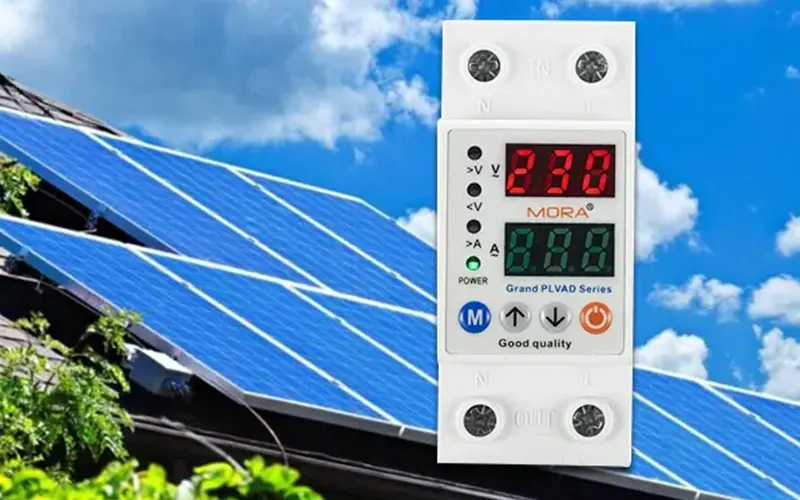

محافظ اضافه ولتاژ و کم ولتاژ چیست؟

یکاضافه ولتاژ و unمحافظ درولتاژ(OVP) یک وسیله حفاظتی هوشمند است که ولتاژ شبکه را کنترل می کند و در صورت غیرعادی بودن ولتاژ (خیلی زیاد یا خیلی کم) به طور خودکار برق را قطع می کند. توابع اصلی آن عبارتند از:

1. عملکرد اصلی

حفاظت از اضافه ولتاژ: زمانی که ولتاژ از حد بالایی تنظیم شده (به عنوان مثال 275 ولت ± 5 ولت) فراتر رود، مدار را قطع می کند تا از آسیب به وسایل الکتریکی ناشی از ولتاژ بالا جلوگیری شود.

حفاظت در برابر ولتاژ: هنگامی که ولتاژ به زیر حد پایین تنظیم شده (به عنوان مثال 170 ولت ± 5 ولت) می رسد، منبع تغذیه را قطع می کند تا از عملکرد غیرعادی وسایل الکتریکی تحت ولتاژ پایین جلوگیری شود.

بازیابی خودکار: هنگامی که ولتاژ به حالت عادی باز می گردد، برق می تواند به طور خودکار یا دستی بازیابی شود.

2. اصل کار

یک واحد تشخیص ولتاژ (به عنوان مثال، یک مدار مقایسه کننده) ولتاژ را در زمان واقعی نظارت می کند. هنگامی که یک ناهنجاری رخ می دهد، یک رله قفل فعال می شود تا مدار را قطع کند. برخی از مدل‌های رده بالا نیز دارای حفاظت در برابر اضافه بار و نشت هستند.

3. سناریوهای کاربردی

استفاده خانگی: از وسایل دقیق مانند کولر و یخچال در برابر آسیب های ناشی از نوسانات ولتاژ محافظت می کند.

تجهیزات صنعتی: در تابلوهای توزیع و جعبه های کنترل الکتریکی برای رفع مشکلاتی مانند عدم تعادل ولتاژ سه فاز استفاده می شود.

4. ضرورت نصب

مقررات ملی تصریح می کند که تحمل ولتاژ 220 ولت تکفاز 10% ± (198 ولت-242 ولت) است. بیش از این محدوده به راحتی می تواند باعث خرابی الکتریکی شود. این نصب به طور موثر از خطر فرسودگی تجهیزات یا آتش سوزی ناشی از ناهنجاری های ولتاژ جلوگیری می کند.
