محافظ اضافه ولتاژ 230 ولتی تک فاز

محافظ اضافه ولتاژ قابل تنظیم 230 ولتی تک فاز از طراحی مدولار شده استفاده می کند که می تواند ولتاژ اضافی، ولتاژ کمتر و جریان بیش از حد مدار را تنظیم کند. محافظ قادر است مدار را به سرعت قطع کند تا از ولتاژ یا جریان غیرعادی که باعث آسیب به تجهیزات الکتریکی شود جلوگیری شود. علاوه بر این، هنگامی که مقدار ولتاژ یا جریان به حالت عادی برمی‌گردد، مدار به طور خودکار در زمان تأخیر تنظیم‌شده روشن می‌شود، به عنوان مثال، می‌تواند در نیمه‌شب به طور عادی کار کند، زمانی که بدون سرنشین است، و از یک صفحه نمایش لوله دیجیتال دوتایی استفاده می‌کند که می‌تواند مقادیر ولتاژ و جریان را همزمان نمایش دهد.

محافظ اضافه ولتاژ قابل تنظیم 230 ولت تک فاز برای کاربران یا بارهای با ولتاژ AC 230 ولت، فرکانس 50 هرتز، جریان کاری نامی 100 آمپر و کمتر مناسب است. به عنوان مثال، در سیستم برق متناوب، مجموعه ژنراتورها، پست ها، کارخانه ها، ماشین آلات و سایر مکان ها به این محصول نیاز دارند. در سیستم برق متناوب، محافظ ولتاژ و جریان متعلق به دستگاه حفاظت تجهیزات است تا از آسیب تجهیزات ناشی از قطع برق ناگهانی شبکه برق، افت ولتاژ و غیره جلوگیری شود. در اتاق‌های ماشین‌آلات، کارخانه‌ها و سایر مکان‌ها، محافظ اضافه ولتاژ قابل تنظیم 230 ولت تک فاز می‌تواند از تجهیزات در برابر عملکرد نادرست اپراتور یا منبع تغذیه غیرعادی محافظت کند تا از عملکرد عادی و تولید ایمن اطمینان حاصل کند.

ویژگی های کلیدی و مشخصات عملکردی

پارامترهای حفاظتی قابل تنظیم:

• حفاظت از اضافه ولتاژ:محافظ اضافه ولتاژ قابل تنظیم 230 ولتی تک فاز به کاربران اجازه می دهد تا حد بالایی ولتاژ را برای جلوگیری از آسیب ناشی از افزایش ولتاژ تعیین کنند.
• حفاظت در برابر ولتاژ:هنگامی که ولتاژ به زیر آستانه ایمن کاهش می یابد، به طور خودکار قطع می شود و از تجهیزات حساس محافظت می کند.
• حفاظت در برابر جریان بیش از حد:تنظیمات جریان قابل تنظیم تضمین می کند که مدارها از شرایط اضافه بار محافظت می شوند.
• زمان اقدام / تاخیر:زمان تاخیر قابل تنظیم به جلوگیری از سفت شدن مکرر به دلیل نوسانات موقت کمک می کند.

ایمنی و عملیات

• بازیابی خودکار:محافظ اضافه ولتاژ قابل تنظیم تک فاز 230 ولت، پس از بازگشت ولتاژ به حالت عادی در تاخیر از پیش تعیین شده، به طور خودکار برق را بازیابی می کند.

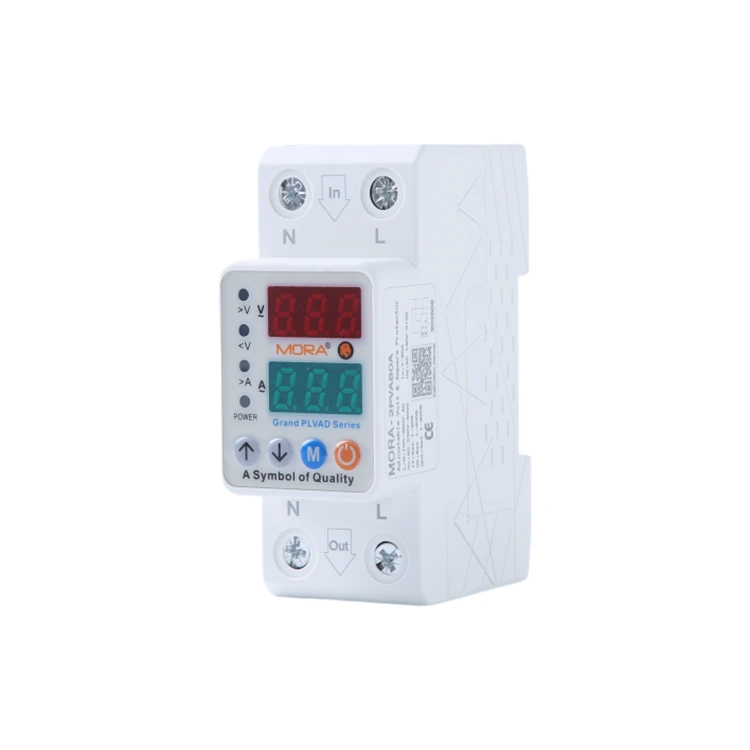

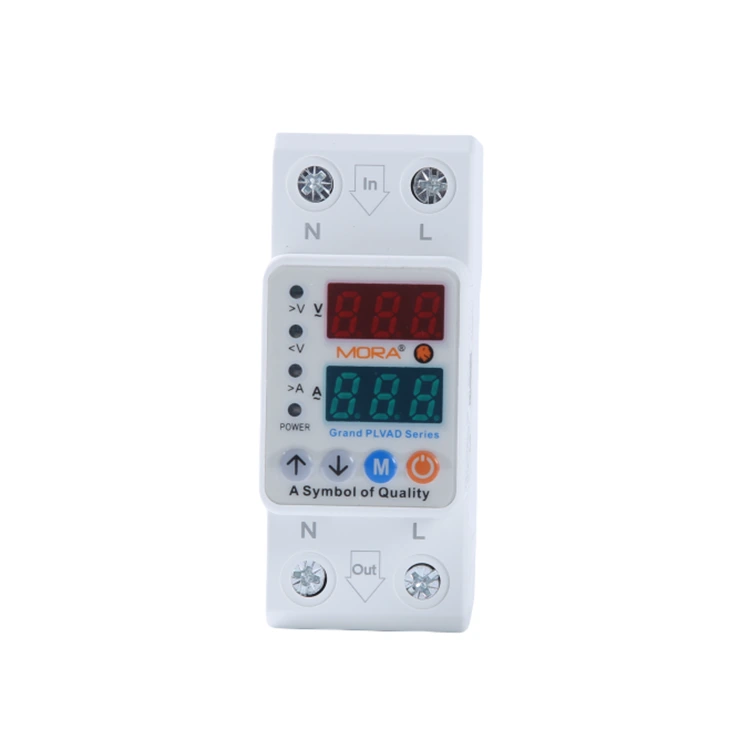

• نمایشگر دیجیتال:نمایشگر دیجیتال دوگانه مقادیر ولتاژ و جریان را در زمان واقعی برای نظارت آسان نشان می دهد.
• پاسخ سریع:به سرعت برق را در شرایط غیرعادی قطع می کند تا آسیب به تجهیزات به حداقل برسد.

نصب و طراحی

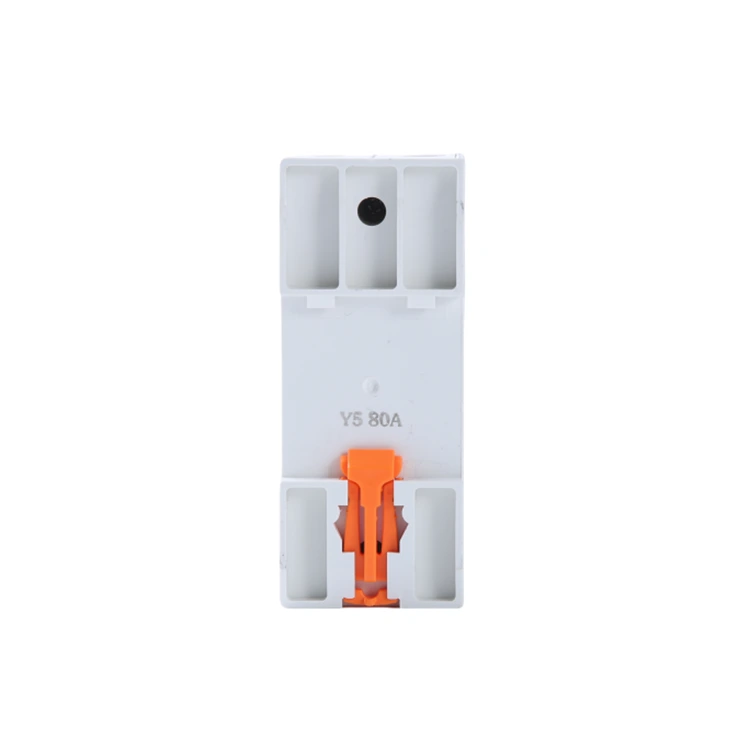

• نصب ریل DIN:نصب ریل استاندارد TH35-7.5 برای راه اندازی سریع در جعبه های توزیع.
• مسکن مقاوم:مواد ضد شعله ایمنی و دوام را در محیط های صنعتی تضمین می کند.
• مصرف برق کم:طراحی کارآمد باعث کاهش اتلاف انرژی در حین کار می شود.
• محافظ اضافه ولتاژ قابل تنظیم 230 ولت تک فاز فشرده و مناسب برای تابلوهای کنترل و کابینت های برق است.

اطلاعات فنی دقیق

• ولتاژ نامی:AC 230 ولت، 50 هرتز
• جریان رتبه بندی شده:≤100A
• زمان تاخیر ریکاوری:قابل تنظیم (قابل تنظیم بر اساس برنامه)
• عمر مکانیکی:عمر طولانی برای کار مداوم
• دمای کاری:-20 تا +70 درجه سانتیگراد

سناریوهای کاربردی

• محافظ اضافه ولتاژ 230 ولتی تک فاز به طور گسترده در ژنراتورها، پست ها، کارخانه ها و اتاق های سرور استفاده می شود.
• از تجهیزات در برابر ناپایداری ولتاژ، قطع برق و خطاهای اپراتور محافظت می کند.
• عملکرد پایدار در سیستم های برق مسکونی، تجاری و صنعتی را تضمین می کند.

نکات مهم

• نصب در محیط های زیر 3000 متر با سطح آلودگی کلاس 2.
• از نصب عمودی مناسب با شیب بیش از 5 درجه اطمینان حاصل کنید.
• از ضربه شدید در حین حمل و نقل خودداری کنید و در شرایط نگهداری خشک نگهداری کنید.
• نصب و نگهداری باید توسط پرسنل مجرب انجام شود.

شرایط استفاده:

دمای محیط: -20℃ ~ +70℃. ارتفاع: ارتفاع محل نصب نباید بیش از 3000 متر باشد. سطح آلودگی: کلاس 2.

شرایط نصب: این محافظ اضافه ولتاژ قابل تنظیم تک فاز 230 ولت باید با ریل نصب TH35-7.5 نصب شود و شیب سطح نصب از حالت عمودی نباید از 5 درجه تجاوز کند.

شرایط حمل و نقل و نگهداری: دما: -20℃~70℃. محصول باید در حین حمل و نقل به آرامی بارگیری و تخلیه شود، معکوس نشود و از برخورد شدید جلوگیری شود.

سوالات متداول

محدوده های قابل تنظیم معمولی برای سیستم های 230 ولت چیست؟

• حفاظت از اضافه ولتاژ معمولا بین 250 ولت تا 300 ولت قابل تنظیم است.
• حفاظت در برابر ولتاژ معمولا بین 140 ولت تا 210 ولت تنظیم می شود.
• تنظیمات اضافه جریان به مدل بستگی دارد، معمولا تا 100A.
• زمان تأخیر را می توان تنظیم کرد (مثلاً 1 تا 300 ثانیه) برای جلوگیری از خاموش شدن مزاحم.

آیا به طور خودکار برق را بازیابی می کند؟

• بله، محافظ اضافه ولتاژ قابل تنظیم 230 ولت تک فاز از بازیابی خودکار پشتیبانی می کند.
• پس از بازگشت ولتاژ و جریان به حالت عادی، مدار را پس از یک تاخیر از پیش تعیین شده دوباره وصل می کند.
• این ویژگی برای محیط های بدون مراقبت مانند اتاق سرور یا کارخانه ها مفید است.

تفاوت بین این و محافظ برق چیست؟

• محافظ اضافه ولتاژ: هنگامی که ولتاژ از حد مجاز فراتر رفت، برق را قطع می کند.
• محافظ ولتاژ: نوک های ولتاژ کوتاه مدت را جذب یا منحرف می کند.
• محافظ اضافه ولتاژ نظارت مستمر و قطع فعال را فراهم می کند، در حالی که محافظ های ولتاژ حوادث گذرا را کنترل می کنند.
• آنها اغلب با هم برای محافظت کامل استفاده می شوند.

اگر جریان بیش از حد وجود داشته باشد چه اتفاقی می افتد؟

• دستگاه تشخیص می دهد که جریان از آستانه از پیش تعیین شده فراتر رود.
• برای جلوگیری از گرمای بیش از حد یا آسیب، مدار را به سرعت قطع می کند.
• پس از رفع عیب، در صورت بازگشت شرایط به حالت عادی، سیستم می تواند به طور خودکار برق را بازیابی کند.
