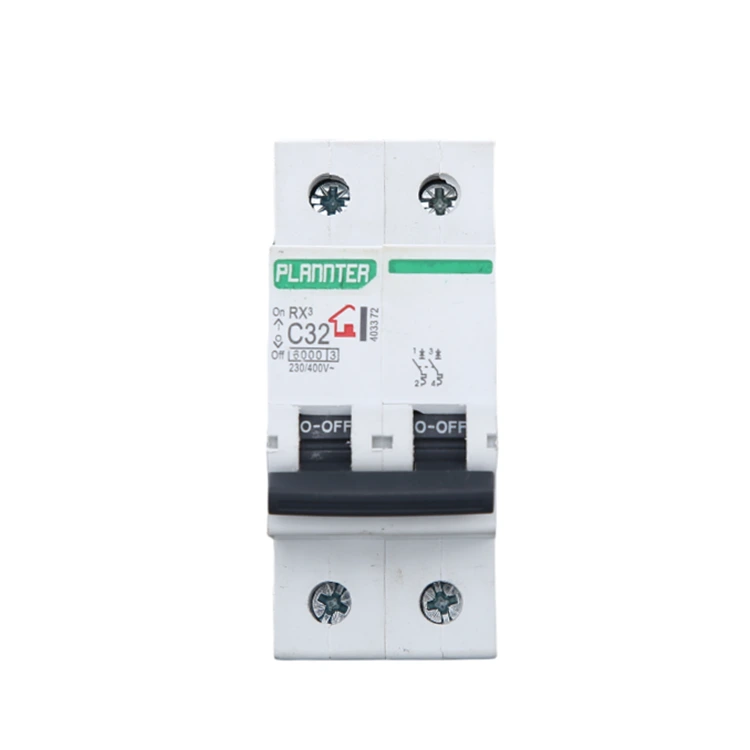

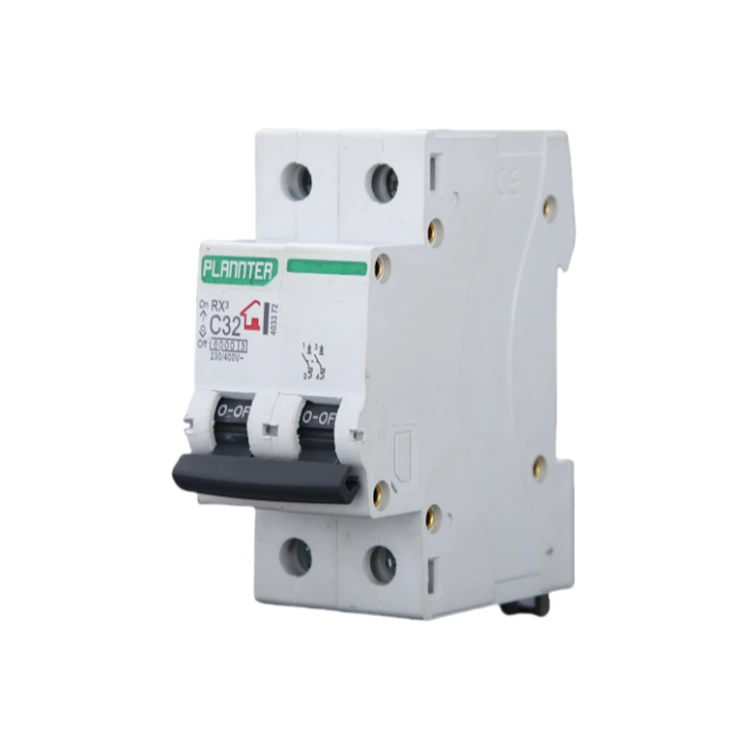

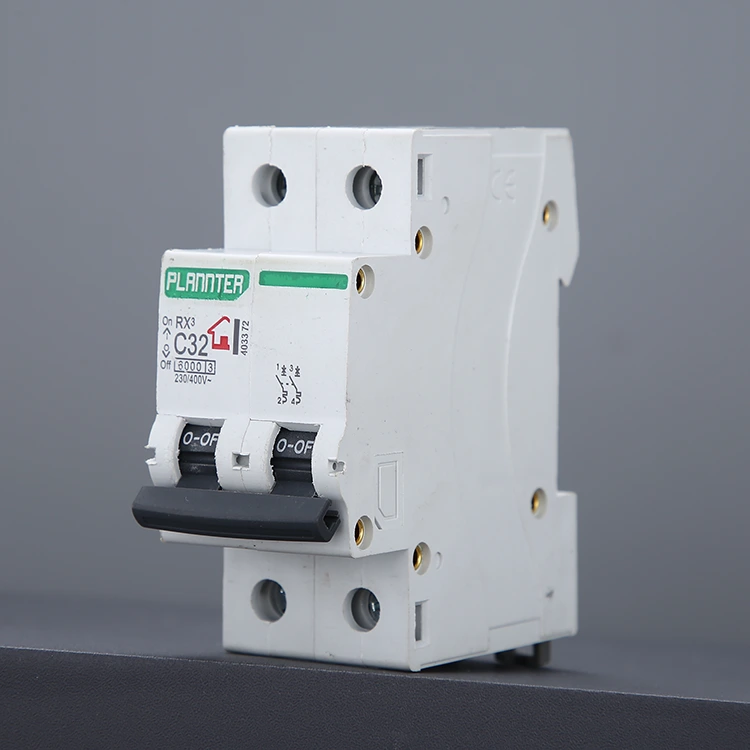

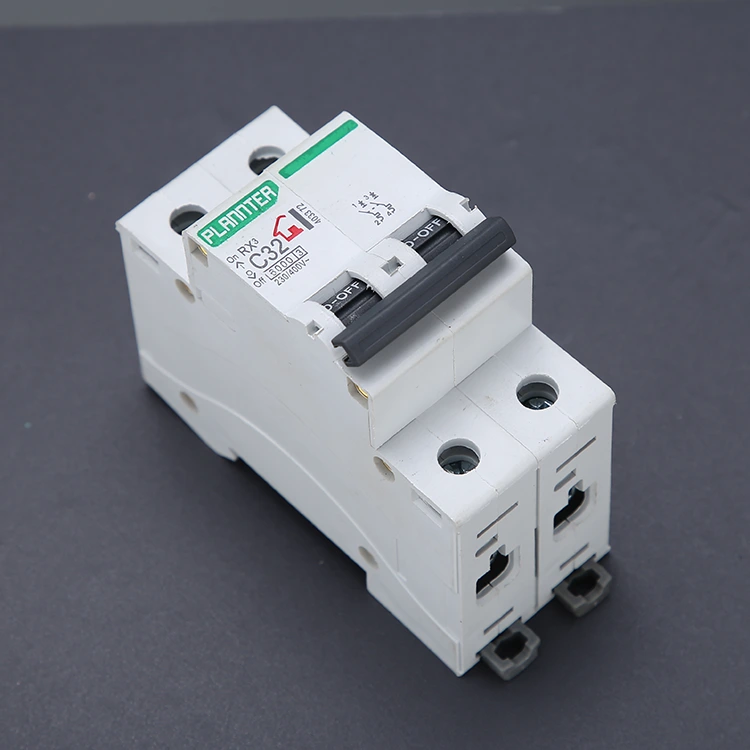

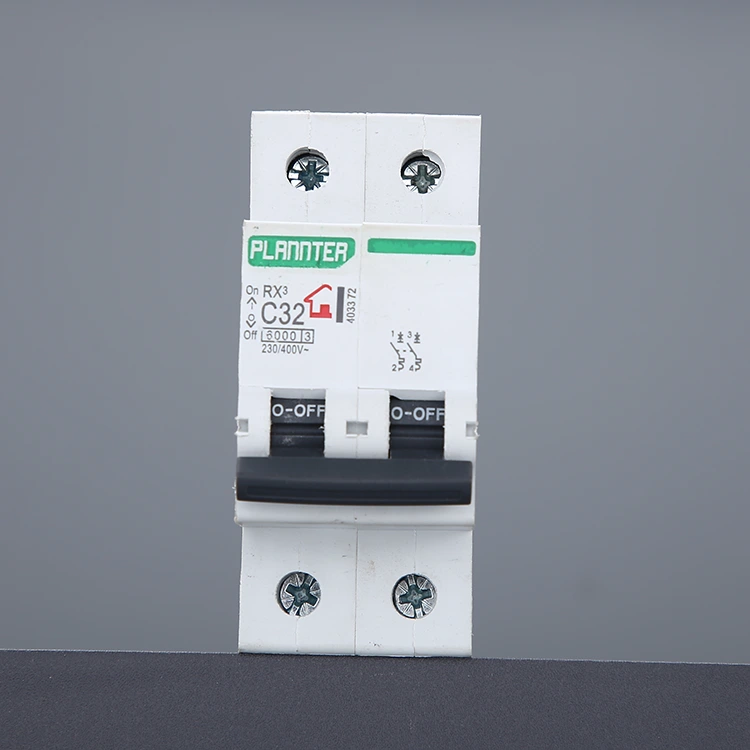

مدار شکن سوئیچ هوا DZ47

مدار شکن هوا سوئیچ DZ47 تولید شده توسط کارخانه PUGAO (Plannter Electric) نوعی وسیله حفاظت الکتریکی مورد استفاده در مدارهای AC با دو قطب مستقل با قابلیت قطع همزمان سیم آتش و سیم صفر در مدار می باشد. تغییر جریان در مدار را در زمان واقعی از طریق مکانیسم جداسازی مغناطیسی حرارتی داخلی یا مکانیزم سلب الکترونیکی کنترل می‌کند و هنگامی که مدار بیش از حد بارگذاری می‌شود، اتصال کوتاه و سایر شرایط غیرعادی وجود دارد، مدار قطع کننده هوای سوئیچ DZ47 می‌تواند به سرعت و به طور خودکار قطع شود تا منبع تغذیه قطع شود و از آسیب تجهیزات، آتش سوزی شدید مدار توسط محصولات ایمنی GA و سایر محصولات ایمنی جلوگیری شود. گواهینامه های CE، CCC و ISO9001.

اصل کار

مدار شکن هوا سوئیچ DZ47 یک محصول بسیار استاندارد است. فرآیند تولید بالغ و فن‌آوری پیشرفته PUGAO از سه اصل عملیاتی اصلی استفاده می‌کند: خاموش کردن حرارتی، قطع مغناطیسی، و خاموش کردن قوس هوایی. محصولات ما حفاظت قابل اعتمادی را برای هزاران سیستم الکتریکی در سراسر جهان ارائه می کنند.

1. سفر حرارتی

مدار شکن شامل یک نوار دو فلزی است که از دو فلز با ضرایب انبساط حرارتی متفاوت تشکیل شده است. هنگامی که جریان مدار از مقدار نامی بیشتر می شود اما هنوز به سطح اتصال کوتاه نرسیده است، گرمای تولید شده توسط جریان باعث می شود که نوار دو فلزی به یک طرف خم شود.

پس از خم شدن به یک زاویه از پیش تعیین شده، یک اتصال مکانیکی ایجاد می کند و باعث می شود که قطع کننده مدار قطع شود. با بهره گیری از 14 سال تجربه کالیبراسیون انباشته، نوار دو فلزی ما از مواد با خلوص بالا ساخته شده است که منجر به پاسخی حساس و ثابت به نوسانات فعلی می شود.

2. سفر مغناطیسی

کلید مدار حاوی یک سیم پیچ الکترومغناطیسی است. هنگامی که یک اتصال کوتاه رخ می دهد، جریان فورا به چندین برابر یا حتی ده ها برابر مقدار طبیعی افزایش می یابد. این جریان عظیم یک میدان مغناطیسی قدرتمند در سیم پیچ ایجاد می کند و فورا آرمیچر آهنربای الکتریکی را مانند یک پیستون جذب می کند.

آرمیچر مستقیماً بر مکانیسم قطع تأثیر می گذارد و به قطع آنی برق در سطح میلی ثانیه دست می یابد.

کارخانه ما از مس با رسانایی بالا و یک فرآیند جوش نقطه ای کاملاً خودکار استفاده می کند تا اطمینان حاصل شود که مکانیزم تحت تأثیر جریان فرکانس بالا گیر نمی کند یا خراب نمی شود.

3. سیستم خاموش کننده قوس

در لحظه جدا شدن کنتاکت ها، جریان ولتاژ بالا هوا را می شکند و یک قوس با دمای بالا ایجاد می کند که به داخل یک محفظه خاموش کننده قوس مخصوص طراحی شده کشیده می شود. چندین لایه شبکه های فلزی، قوس را به چند بخش کوچک تقسیم می کنند و به سرعت آن را خنک و خاموش می کنند تا از تماس های سوخته جلوگیری شود.

سری DZ47 ما چگالی آرایش شبکه خاموش کننده قوس را بهینه می کند و به طور موثر از اجزای داخلی حتی در شرایط قطع مکرر محافظت می کند.

مزایای فنی

مدار شکن سوئیچ هوای PUGAO DZ47 از فناوری قطع اتصال حرارتی مغناطیسی با عملکرد بالا برای اطمینان از عملکرد دقیق و قابل اعتماد در شرایط مختلف عملیاتی پیچیده استفاده می کند. این محصول دارای مزایای اصلی زیر است:

ظرفیت شکست بالا: مدل استاندارد دارای ظرفیت شکست تا 6 کیلو آمپر است که الزامات حفاظت از اتصال کوتاه شبکه های برق شهری و محیط های صنعتی را برآورده می کند.

قابلیت کاربرد ولتاژ گسترده: پشتیبانی از سیستم AC 230/400V، سازگاری قوی، قابل اجرا برای انواع استانداردهای شبکه برق ملی و منطقه ای.

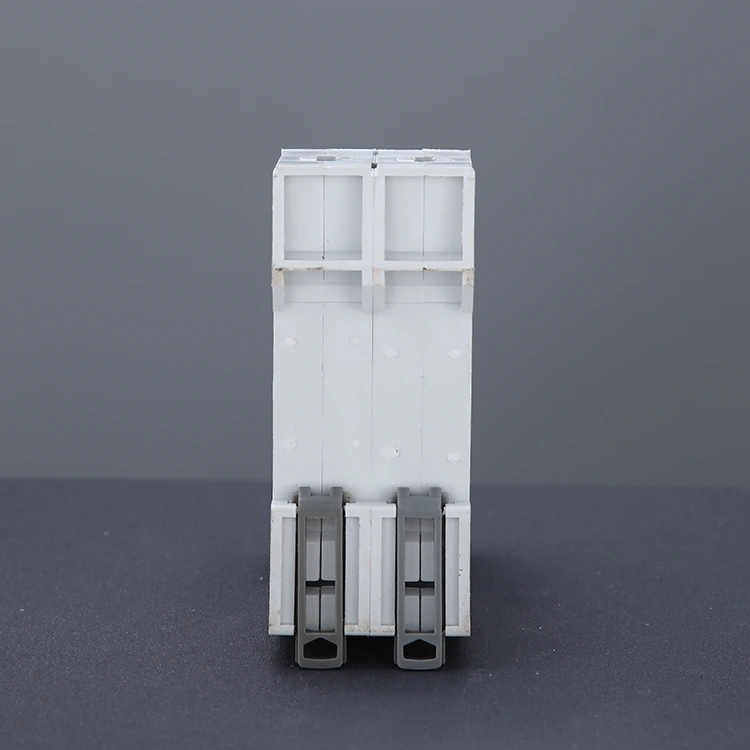

طراحی مدولار: اندازه جمع و جور، پشتیبانی از نصب ریل DIN، ادغام آسان در انواع جعبه های توزیع و کابینت های کنترل.

قابلیت اطفاء قوس قوی: مدار شکن سوئیچ هوا DZ47 ساختاری را اتخاذ می کند که از فاصله دهنده سرامیکی چند لایه و توری خاموش کننده قوس فلزی استفاده می کند که به طور موثر قوس را سرکوب می کند و عمر مفید را طولانی می کند.

عمر مکانیکی طولانی: پس از آزمایش دقیق، عمر عملیات مکانیکی تا بیش از 10000 برابر است.

سوالات متداول

س: آیا می توان از قطع کننده های مدار سری DZ47 در سیستم های DC استفاده کرد؟

A: خیر. سری DZ47 یک سوئیچ هوا است که به طور خاص برای AC طراحی شده است. جریان متناوب (AC) دارای مشخصه عبور از صفر است و شبکه خاموش کننده قوس داخلی آن به طور موثر قوس ها را خاموش می کند.

جریان مستقیم (DC) دارای مشخصه عبور از صفر نیست. استفاده از یک مدارشکن AC ممکن است منجر به قوس خاموش نشده شود که به طور بالقوه باعث آتش سوزی می شود. اگر به سیستم خورشیدی یا باتری نیاز دارید، لطفاً برای مشخصات خاص قطع کننده مدار DC با ما تماس بگیرید.

س: چگونه بین سه منحنی مختلف (B، C و D) یکی را انتخاب کنم؟

A: انتخاب بستگی به نوع بار شما دارد:

نوع B (3-5 اینچ): مناسب برای بارهای جریان هجومی کم، مانند بخاری های صرفاً مقاومتی و تجهیزات کامپیوتری.

نوع C (5-10 اینچ): رایج ترین مشخصات، مناسب برای وسایل روشنایی، لوازم خانگی عمومی و توزیع برق تجاری.

نوع D (10-14 اینچ): مناسب برای تجهیزات با جریان راه اندازی بسیار بالا، مانند موتورهای کوچک، کمپرسورها یا ترانسفورماتورهای صنعتی.

Pugao دارای یک تیم فنی حرفه ای است که می تواند مشاوره دقیق انتخاب را بر اساس نقشه های مهندسی شما ارائه دهد. برای ارسال نیازهای خود و دریافت پیشنهاد رایگان با ما تماس بگیرید!

برای سؤالات فنی بیشتر، لطفاً بلافاصله با مهندسان ما مشورت کنید. ما به سرعت پاسخ خواهیم داد
