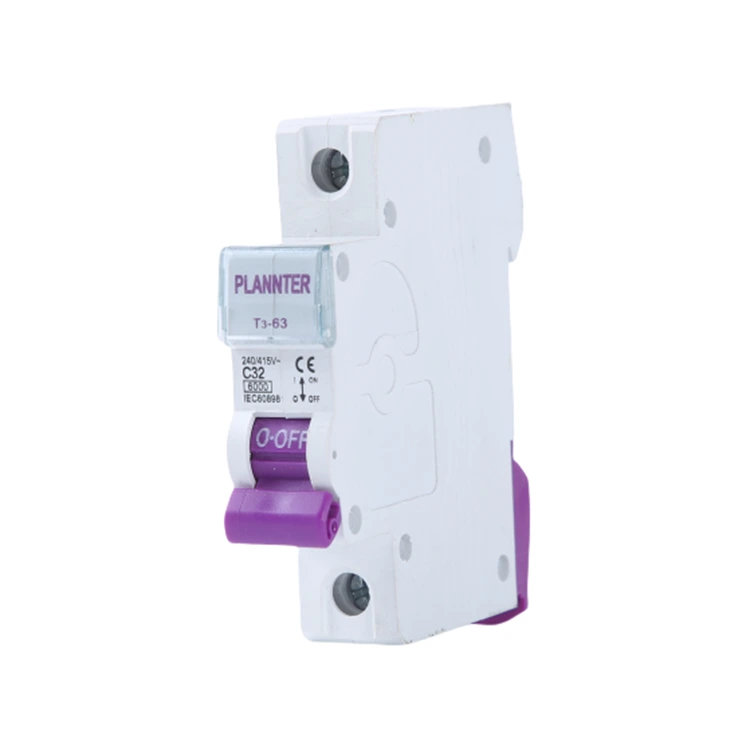

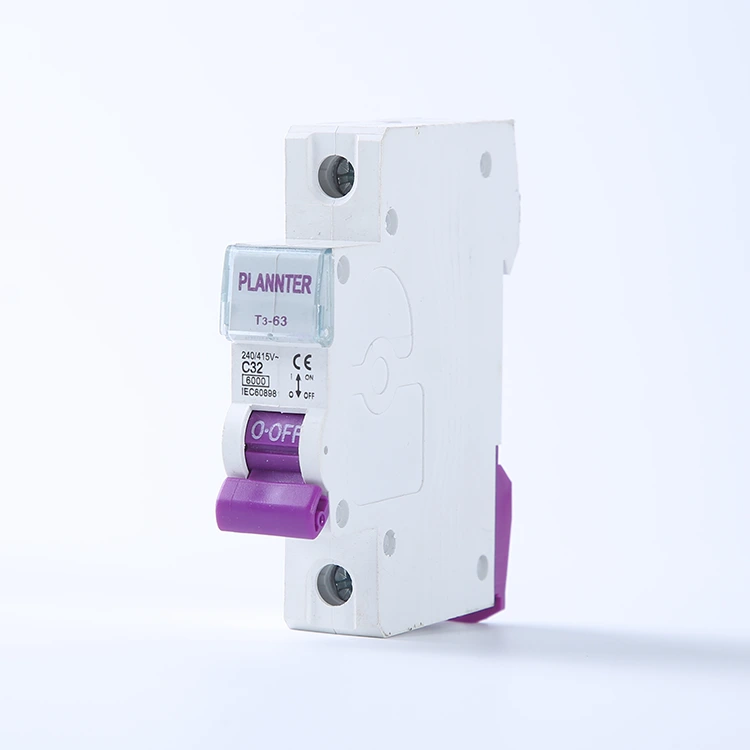

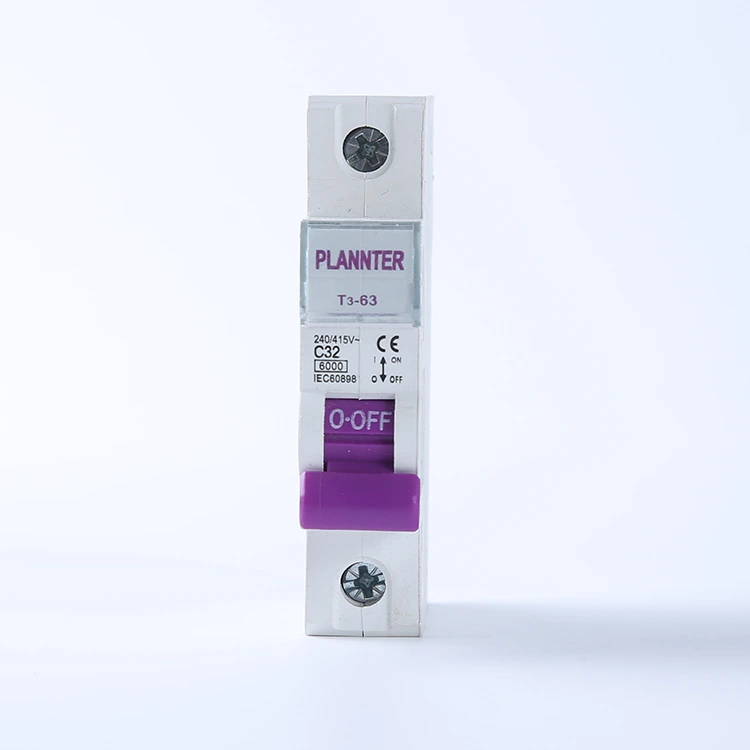

مدار شکن AC 1 قطب

PUGAO (Plannter Electric)، به عنوان یک تولید کننده و تامین کننده پیشرو در چین با بیش از 10 سال تجربه تولید، کارخانه ای را اداره می کند که دارای گواهینامه استانداردهای کیفیت دقیق شامل استانداردهای ISO9001، ISO14001، ISO45001، و IEC است و راه حل های سفارشی را ارائه می دهد. این مدار شکن AC 1 قطبی دارای جریان 32A و ظرفیت شکست 4.5kA/6kA است.

ارسال استعلام

توضیحات محصول

PUGAO (Plannter Electric) یک تولید کننده و تامین کننده حرفه ای در چین است، به عنوان یکی از محصولات پیشرفته ما، این قطع کننده مدار AC 1 قطبی برای مدارهای AC 50 هرتز، 230 ولت (تک فاز) مناسب است و محافظت در برابر اضافه بار و اتصال کوتاه را ارائه می دهد. هزینه کمتری دارد و عمدتاً در مدارهای ولتاژ پایین استفاده می شود و برای محافظت از تجهیزات الکتریکی و ایمنی شخصی با قطع مدار طراحی شده است.

مدار شکن تک قطبی چیست؟

PUGAO در قطع کننده های مدار تخصص دارد و مدار شکن AC 1 قطبی یکی از انواع محصولات ما است. مزیت اصلی آن اندازه کوچک و حداقل فضای نصب مورد نیاز آن است.

1P یا تک قطبی به یک قطع کننده مدار با تنها یک بلوک ترمینال اشاره دارد که برای کنترل سیم برق تک فاز استفاده می شود. برای مدارهای روشنایی معمولی خانگی یا تجهیزات کم مصرف مناسب است و مدار را از اضافه بار، اتصال کوتاه و سایر خطاهای الکتریکی بالقوه محافظت می کند. این یک گزینه نسبتا کم هزینه و مقرون به صرفه است و ما پروژه هایی داریم که شامل کاربردهای مختلف توزیع برق مسکونی، تجاری و صنعتی است.

با این حال، لطفا توجه داشته باشید: هنگام انتخاب یک قطع کننده مدار، باید وضعیت واقعی را نیز در نظر بگیرید و دستگاه حفاظت تک قطبی یا چند قطبی مناسب را انتخاب کنید. کورکورانه بر اساس مزایا یا قیمت انتخاب نکنید.

توابع اصلی

مدار شکن AC 1 قطبی از طریق حفاظت دوگانه حرارتی و مغناطیسی، حفاظت موثری را برای مدارهای AC تک فاز فراهم می کند.

1. حفاظت از اضافه بار

مدار شکن یک نوار دو فلزی با دقت بالا را یکپارچه می کند. هنگامی که وسایل زیادی به مدار متصل می شوند و باعث می شوند جریان از مقدار نامی بیشتر شود، گرمای تولید شده توسط جریان باعث خم شدن نوار دو فلزی می شود.

این عملکرد قطع تاخیری به طور دقیق اضافه بارهای مداوم را شناسایی می کند و از احتراق خود به خود لایه عایق سیم ها به دلیل دماهای بالا طولانی مدت جلوگیری می کند.

2. حفاظت از اتصال کوتاه لحظه ای

این محصول دارای یک سیم پیچ الکترومغناطیسی با کارایی بالا است. در صورت اتصال کوتاه، موج آنی جریان یک میدان مغناطیسی قدرتمند ایجاد می‌کند و باعث می‌شود اهرم سفر در عرض چند ثانیه کار کند.

از طریق طراحی و آزمایش ما، قطع کننده مدار تک قطبی به سرعت پاسخ دهی در سطح میلی ثانیه دست می یابد و در لحظه وقوع جرقه الکتریکی، برق را قطع می کند. این نه تنها از مدار محافظت می کند، بلکه از لوازم خانگی هوشمند گران قیمت پایین دست، سرورها و تجهیزات کنترل صنعتی در برابر آسیب ناشی از موج محافظت می کند.

3. سیستم خاموش کردن قوس با راندمان بالا

این کلید AC علاوه بر طراحی حفاظت حرارتی و مغناطیسی، مجهز به شبکه خاموش کننده قوس فلزی چند لایه نیز می باشد. قوس الکتریکی تولید شده در لحظه قطع به سرعت برای تقسیم بندی، خنک سازی و خاموش کردن به شبکه کشیده می شود.

سیستم خاموش کننده قوس به طور موثر فرسایش تماسی را کاهش می دهد. به لطف فرآیند جوشکاری کاملاً خودکار PUGAO، کنتاکت‌ها بادوام‌تر هستند، مقاومت تماس بسیار کم و رسانایی عالی را حتی پس از چندین خطا حفظ می‌کنند.

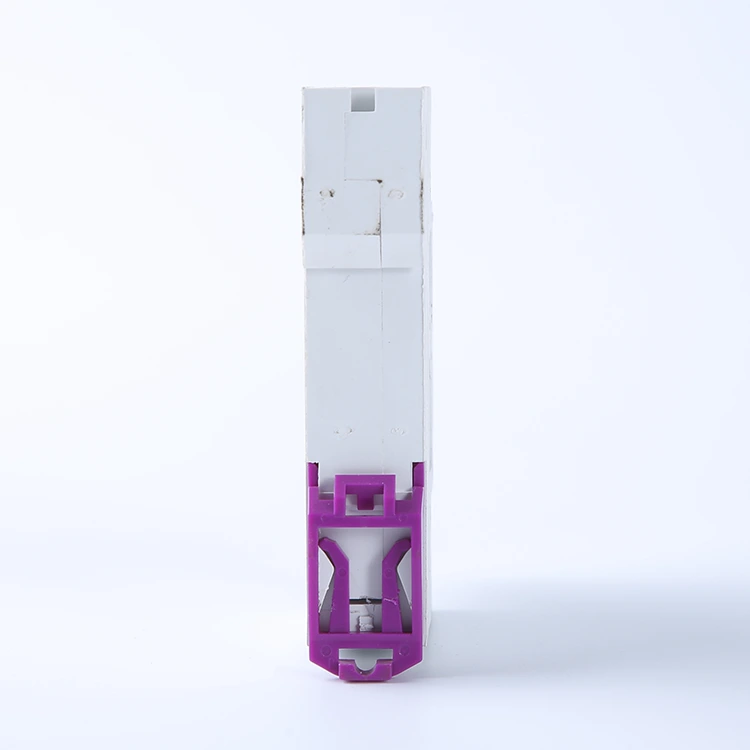

1 Pole AC Circuit Breaker

ویژگی های کلیدی PUGAO AC Circuit Breaker

ما خدمات راه حل های سفارشی را ارائه می دهیم و از ولتاژ عایق بالا تا 400 ولت AC پشتیبانی می کنیم تا عایق الکتریکی و محافظت در برابر نشت را ارائه دهیم.

ما می توانیم راه حل های رضایت بخشی را با توجه به پارامترهای مورد نیاز شما ارائه دهیم. ارائه 6A-63A قطع کننده مدار، به عنوان مثال، مانند سیستم انرژی خورشیدی، یا زندگی روزمره توزیع برق مسکونی را می توان برآورده کرد.

بدون نیاز به نگرانی در مورد ایمنی، ایمنی بالا، اگر ولتاژ بیش از حد باشد، به طور خودکار منبع تغذیه را قطع می کند، خطر آتش سوزی را کاهش می دهد.

کلیدهای مدار AC 1 Pole ما همگی مطابق با گواهینامه های CE، CCC و ISO هستند. هر فرآیند تولید برای مطابقت با استانداردهای کیفیت بین المللی به شدت آزمایش شده است.

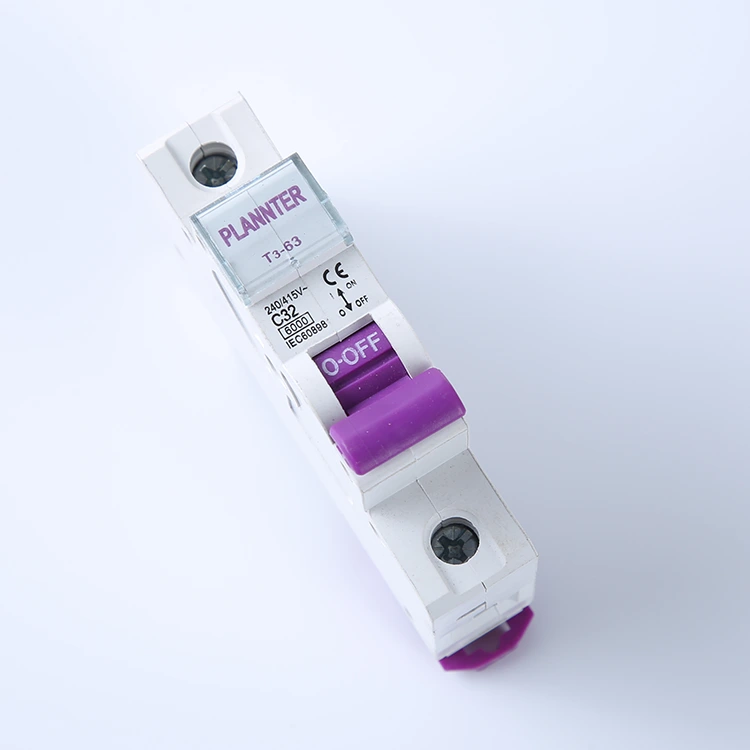

1 Pole AC Circuit Breaker

عیب یابی و راه حل های رایج

PUGAO، به عنوان سازنده کلیدهای مدار AC 1 قطبی، خدمات پشتیبانی فنی مرتبط را ارائه می دهد. در صورت بروز مشکلات محصول، راهنمایی فنی از راه دور در دسترس است. دستورالعمل های کامل نصب و نگهداری، از جمله خطاها و راه حل های رایج، همراه با تحویل محصول شما خواهد بود.

1. قطع مکرر مدار شکن بدون دلیل

علل احتمالی: اضافه بار یا دمای محیط بیش از حد بالا.

مجموع توان لوازم متصل به خط از مقدار نامی قطع کننده مدار بیشتر است، یا قطع کننده مدار برای مدت طولانی در جعبه توزیع بسته و با دمای بالا کار می کند و باعث می شود صفحه فلزی محافظ حرارتی زودتر از موعد از بین برود.

راه حل: لطفا بار خط را بررسی کنید. توصیه می کنیم به جریان نامی بالاتر ارتقا دهید و از سازگاری قطر سیم اطمینان حاصل کنید.

اگر عوامل محیطی علت هستند، توصیه می کنیم تهویه جعبه توزیع را بهبود بخشید. محصولات PUGAO با در نظر گرفتن افزایش دما طراحی شده اند. اگر محیط شدید است، لطفاً برای تنظیمات سازگاری مناسب در مرحله انتخاب و توسعه راه حل با ما تماس بگیرید.

2. گرم شدن بیش از حد یا بوی سوختن در پایانه ها

علل احتمالی: شل شدن چین یا قطر سیم نادرست.

پیچ های شل مقاومت تماس را افزایش می دهند. سیم های نازک باعث ایجاد دمای بالا در نقطه اتصال تحت جریان بالا می شوند. هر دوی این شرایط می تواند منجر به مشکلات شود.

راه حل: بلافاصله برق را قطع کنید، پیچ های سیم کشی را چک کرده و دوباره ببندید. محصولات ما از پایانه های تونلی ضخیم شده با گشتاور طراحی شده بالا استفاده می کنند. توصیه می کنیم از یک پیچ گوشتی عایق حرفه ای برای سفت شدن به مقدار استاندارد استفاده کنید. اطمینان حاصل کنید که سیم به طور کامل در سوراخ ترمینال بدون هسته سیم در معرض قرار گرفته است.

3. دستگیره را نمی توان بسته کرد، نمی توان آن را به بالا منتقل کرد

علل احتمالی: اتصال کوتاه یا قفل مکانیسم مداوم.

یک اتصال کوتاه هنوز در مدار وجود دارد. مکانیسم تریپ مغناطیسی به دلیل ایمنی به اجبار از بسته شدن خودداری می کند، در غیر این صورت محفظه خاموش کننده قوس داخلی ممکن است در اثر افزایش جریان زیاد آسیب ببیند.

راه حل: در این شرایط مدار را به زور بسته نکنید! ابتدا، اتصال کوتاه در دستگاه های پایین دست یا آسیب به سیم کشی را بررسی کنید.

اگر پس از رد کردن عیوب خارجی، مدار باز هم بسته نمی شود، قطع کننده مدار 1P AC ماموریت حفاظتی خود را به پایان رسانده است. برای تایید بیشتر وضعیت محصول، ممکن است نیاز به تعویض باشد. با برنامه ریز تماس بگیرید.

4. تجهیزات پایین دستی پس از بستن سوئیچ برق ندارند

علل احتمالی: سیم کشی نادرست یا خرابی مکانیزم داخلی.

خطوط ورودی و خروجی معکوس هستند یا گیره سیم روی عایق قرار دارد. اگرچه دستگیره در موقعیت روشن است، اما کنتاکت های داخلی بسته نیستند.

راه حل: از یک مولتی متر برای اندازه گیری ولتاژ در پایانه های خروجی استفاده کنید و بررسی کنید که آیا گیره سیم روی عایق سیم فشار می آورد یا خیر.

هر محصول PUGAO تحت آزمایش قطبیت و تداوم روی یک میز کار خودکار قرار می گیرد. اگر با وجود سیم کشی صحیح هنوز ولتاژی وجود ندارد، لطفا با تیم پشتیبانی فنی ما تماس بگیرید.

سوالات متداول:

آیا خدمات سفارشی را می پذیرید؟

بله، ما بیش از 10 سال تجربه در صنعت قطع کننده مدار AC 1 قطبی داریم. ما خدمات OEM/ODM را ارائه می دهیم و می توانیم لوگوی نام تجاری شما را روی محصولات چاپ کنیم. ما همچنین می توانیم راه حل های سفارشی را با توجه به نقشه ها و پارامترهای مورد نیاز شما ارائه دهیم.

زمان تحویل شما چقدر است؟

این بستگی به نیاز و مقدار محصولاتی که خریداری می کنید دارد.
