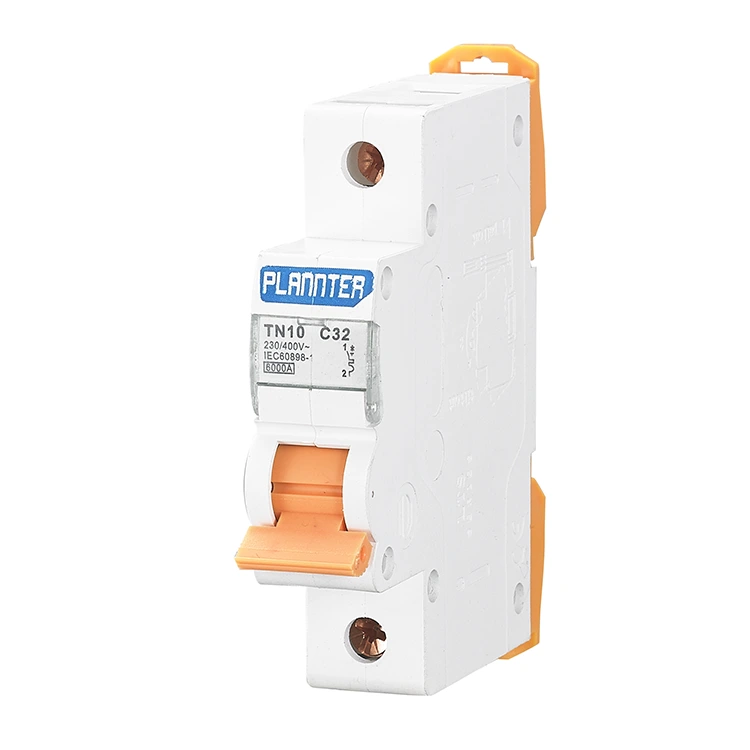

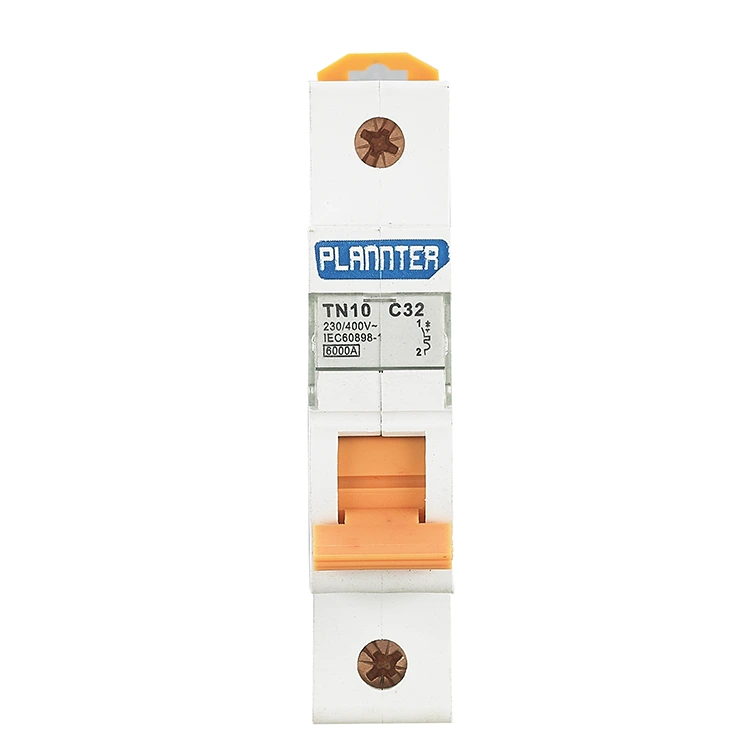

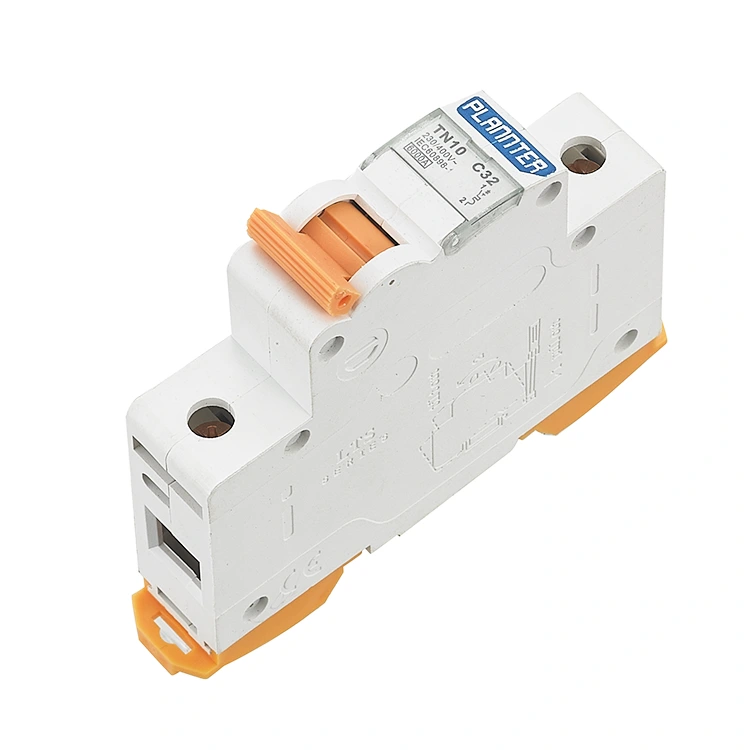

کلیدهای مدار برای حفاظت از اتصال کوتاه

قطع کننده مدار برای حفاظت از اتصال کوتاه یک دستگاه توزیع برق کم ولتاژ است. مجهز به یک دستگاه خاموش کننده قوس است که به طور موثر از مدار محافظت می کند. در محیط‌های خانگی و صنعتی، کلیدهای مدار نقشی مشابه ترکیب اجزای الکتریکی مانند کلیدهای چاقویی، فیوزها و رله‌های حرارتی دارند تا از عملکرد ایمن مدارها اطمینان حاصل کنند.

اصل کار

در داخل، مدار شکن دارای دو مکانیسم محافظ اصلی است: یک نوار دو فلزی که برای رسیدگی به اضافه بارهای تدریجی طراحی شده است، و یک سیم پیچ الکترومغناطیسی که برای کنترل مدارهای کوتاه اختصاص داده شده است. برای اطمینان از قطع خودکار مدار در عرض چند میلی ثانیه، دستگاه هنگام راه اندازی دنباله عملیاتی زیر را اجرا می کند:

سنجش لحظه ای: هنگامی که یک اتصال کوتاه رخ می دهد، موج عظیمی از جریان از طریق سیم پیچ واقع در داخل کلید قطع می شود.

تولید نیروی مغناطیسی: مطابق با اصول القای الکترومغناطیسی، این جریان فوق العاده بالا فوراً یک میدان مغناطیسی بسیار قدرتمند ایجاد می کند.

تاثیر مکانیکی: نیروی ایجاد شده توسط این میدان مغناطیسی مانند یک چکش سنگین عمل می کند و ضربه ای آنی به مکانیسم اصابت می کند.

قطع سریع: کنتاکت های الکتریکی به زور در عرض میلی ثانیه باز می شوند و جریان جریان را به طور ناگهانی قطع می کند و در نتیجه از ذوب شدن سیم کشی به دلیل گرمای شدید یا آتش گرفتن جلوگیری می کند.

انواع تیرهای قطع کننده مدار

1. قطع کننده مدار تک قطبی: کلیدهای مدار محافظ برای اتصال کوتاه فقط یک کنتاکت سوئیچینگ دارند و عمدتاً برای مدارهای تک فاز مانند مدارهای روشنایی یا پریزهای خانه استفاده می شوند.

2. قطع کننده های مدار دو قطبی: کلیدهای مدار دو قطبی دارای دو کنتاکت سوئیچینگ جهت کنترل سیم فاز و نول می باشند. قطع کننده های مدار دو قطبی معمولاً در سناریوهایی استفاده می شوند که سیم فاز و نول باید همزمان کنترل شوند، مانند کنترل های موتور یا سیستم های قدرت دو فاز.

3. مدار شکن های 3 قطبی: کلیدهای مدار 3 قطبی دارای سه کنتاکت سوئیچینگ هستند که سه سیم فاز مجزا مانند تجهیزات تجاری و صنعتی را کنترل می کنند که برای اطمینان از توزیع ایمن و متعادل بار نیاز به کنترل همزمان سه خط برق جداگانه دارد.

مزایا

1. این مدار شکن برای حفاظت از اتصال کوتاه، روش استاندارد نصب ریل 35 میلی متری DIN را اتخاذ می کند، و مکانیزم رهاسازی دوگانه مغناطیسی-حرارتی با دقت بالا را برای مقابله با جریان هجومی آنی اتخاذ می کند.

2. طراحی سیستم عایق پیشرفته برای جلوگیری از پیری عایق ناشی از استرس حرارتی طولانی مدت.

3. ولتاژ عایق نامی تا AC400V، با حفاظت در برابر ولتاژ، مناسب برای تولید برق فتوولتائیک و شبکه توزیع برق پیچیده.

4. از 6A تا 63A گزینه های جریان دارای امتیاز، طراحی فشرده و مدولار، برای پاسخگویی به روشنایی مسکونی، سوکت ها، موتورها، سیستم های فتوولتائیک و دیگر سناریوهای مختلف تقاضای بار.

5. این محصول از خدمات OEM/ODM پشتیبانی می کند که تقاضای توزیع خارج از کشور و سفارشی سازی نام تجاری را برآورده می کند. کارخانه PUGAO (Plannter Electric) گواهینامه بین المللی سیستم کیفیت ISO9001 را دریافت کرده است.

سناریوهای کاربردی

قطع کننده های مدار PUGAO برای حفاظت از اتصال کوتاه در سراسر سیستم های برق مسکونی، تجاری و صنعتی استفاده می شود و حفاظت قابل اعتمادی را برای تنظیمات مختلف ارائه می دهد.

1. سیستم های توزیع برق مسکونی

مورد استفاده در مدارهای روشنایی، پریزهای برق و لوازم خانگی. در صورت اتصال کوتاه ناشی از قدیمی شدن سیم کشی یا خرابی دستگاه، به سرعت جریان برق را قطع می کنند تا از فرسودگی سیم یا آتش سوزی جلوگیری شود.

2. سیستم های قدرت ساختمان های تجاری

کلیدهای مدار ما برای سیستم های توزیع برق در مکان های تجاری مانند مراکز خرید، ساختمان های اداری و هتل ها مناسب هستند. آنها برای مدارهای اصلی و انشعاب اعمال می شوند و از اتصال کوتاه از ایجاد قطعی برق گسترده یا آسیب تجهیزات جلوگیری می کنند.

3. تجهیزات صنعتی و خطوط تولید

مستقر در انواع مختلف ماشین آلات صنعتی، موتورهای الکتریکی و خطوط تولید خودکار؛ آنها به سرعت برق را در صورت خرابی تجهیزات یا ناهنجاری های سیم کشی قطع می کنند، در نتیجه از آسیب تجهیزات و وقفه در تولید جلوگیری می کنند و در عین حال هزینه های تعمیر و نگهداری و خطرات خرابی را کاهش می دهند.

4. کابینت های توزیع برق و سیستم های کنترل

می تواند در کابینت های توزیع برق و پانل های کنترل نصب شود تا به عنوان اجزای محافظ اصلی عمل کنند و حفاظت از اتصال کوتاه متمرکز را برای چندین مدار فراهم کنند. اینها معمولاً در پروژه های مهندسی و مجموعه تجهیزات الکتریکی یکپارچه استفاده می شوند.

5. محیط های با جریان اتصال کوتاه بالا

برای مدارهایی که در نزدیکی ترانسفورماتورها یا منابع منبع تغذیه قرار دارند - یا در مناطق دیگری که با سطوح جریان اتصال کوتاه بالا مشخص می شوند - که در آن کلیدهای مدار با ظرفیت قطع بالا مورد نیاز است، این محصول به عنوان یک انتخاب ایده آل عمل می کند.

سوالات متداول

س: آیا حفاظت از اتصال کوتاه و حفاظت اضافه بار یکسان است؟

پاسخ: خیر. اگرچه آنها معمولاً در مدار قطع کننده یکسانی ادغام می شوند، اما بر اساس اصول متفاوتی کار می کنند. محافظ های حفاظت اضافه بار در برابر بارهای بیش از حد طولانی مدت، با تکیه بر تجمع گرما. محافظ های اتصال کوتاه در برابر جریان های لحظه ای با قدر بالا با تکیه بر نیروهای جاذبه مغناطیسی.

س: چرا برخی از کلیدهای مدار دارای رتبه بندی 6 کیلو آمپر هستند، در حالی که برخی دیگر 15 کیلو آمپر هستند؟

A: این نشان دهنده ظرفیت شکستن است. درجه بندی 6 کیلو آمپر به این معنی است که حداکثر جریان اتصال کوتاهی که می تواند به طور ایمن قطع کند 6000 آمپر است. اگر جریان اتصال کوتاه واقعی از این مقدار بیشتر شود، قطع کننده مدار ممکن است منفجر شود. مکان هایی با ظرفیت ترانسفورماتور بزرگتر نیاز به قطع کننده های مدار با ظرفیت شکست بالاتر دارند. قبل از انتخاب، لطفاً به PUGAO اجازه دهید تا توصیه های حرفه ای یا راه حل طراحی سفارشی را به شما ارائه دهد.

س: آیا می توانم مدار شکن را تمیز کنم؟ چگونه باید ادامه دهم؟

پاسخ: بله، اما باید از قبل اطمینان حاصل کنید که منبع تغذیه کاملاً قطع شده است.

لطفاً از یک پارچه خشک برای پاک کردن گرد و غبار از محفظه استفاده کنید و مراقب باشید که از ورود ذرات گرد و غبار به محفظه خاموش کننده قوس جلوگیری کنید.

اکیدا ممنوع: از حلال های شیمیایی یا آب برای تمیز کردن محفظه پلاستیکی استفاده نکنید، زیرا ممکن است عملکرد مواد ضد شعله را به خطر بیندازد یا باعث اتصال کوتاه داخلی شود.
