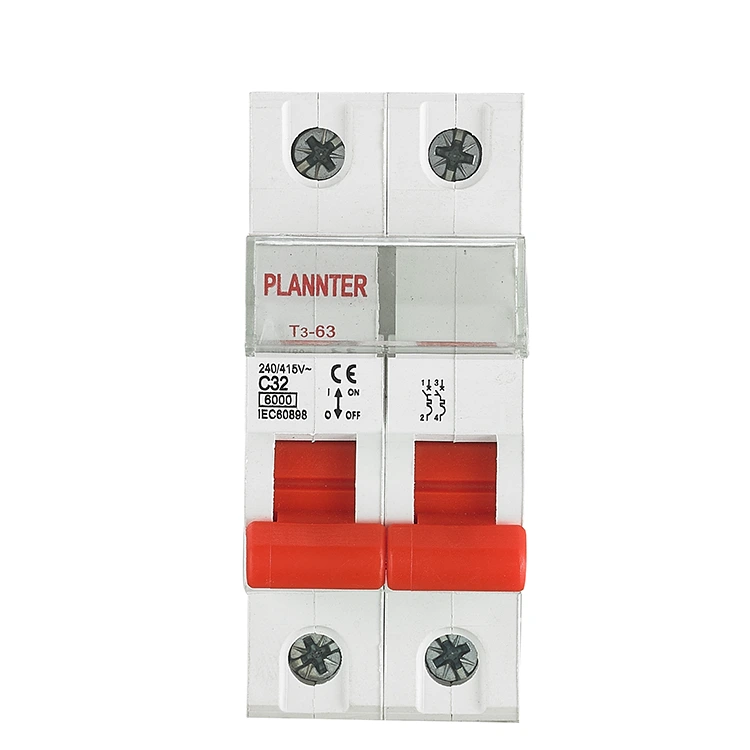

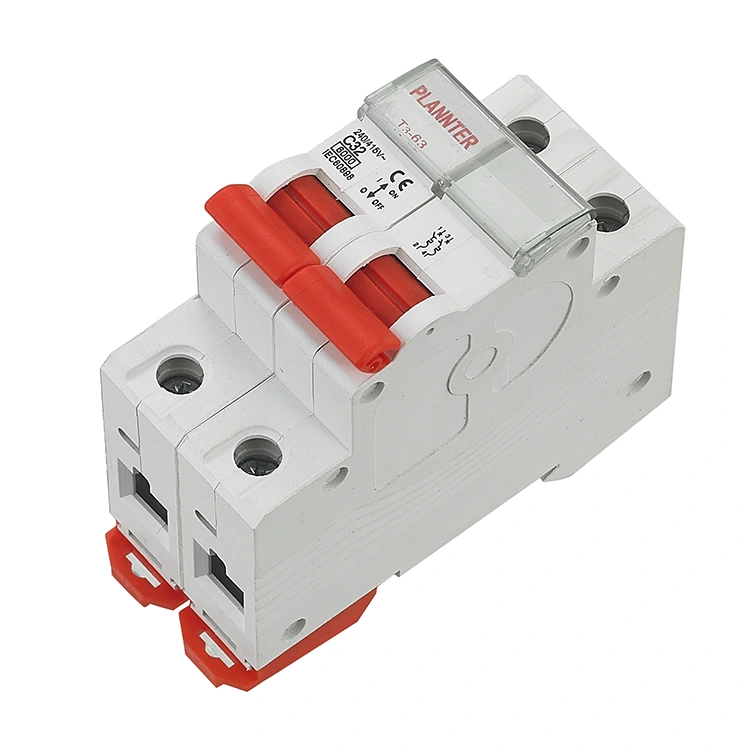

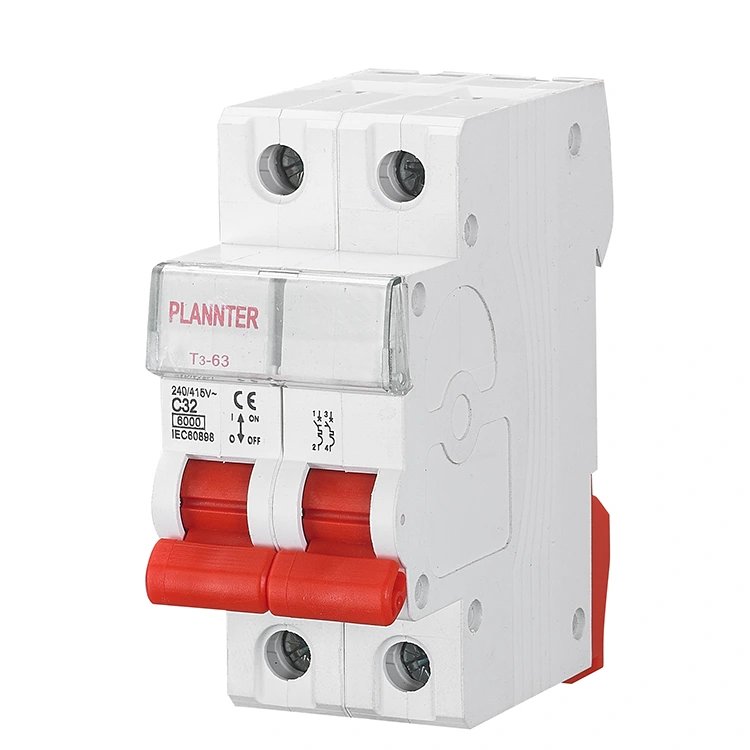

مدار شکن مینیاتوری مسی MCB

مدار شکن مینیاتوری مسی MCB یک مدارشکن مینیاتوری DC ولتاژ پایین (MCB) است که از مدارها در برابر اتصال کوتاه و جریان اضافه بار محافظت می کند. دارای جریان نامی 2P، 32A و منحنی انتشار نوع C است. ظرفیت قطعی اتصال کوتاه تا 6 کیلو آمپر است و عمر مکانیکی آن تا 10000 سیکل است. می توان آن را روی ریل DIN نصب کرد. مناسب برای مدارهای DC مانند کنترل و اتوماسیون صنعتی، حمل و نقل، انرژی های تجدیدپذیر و غیره.

کدام اجزای یک مدار شکن مینیاتوری مسی (MCB) از مس استفاده می کنند؟

هنگام طراحی و ساخت MCB های مس، PUGAO از مواد مس با کیفیت بالا در سه زمینه مهم استفاده می کند:

1. مخاطبین:

این مهم ترین جزء است. از اکسید نقره-قلع، آلیاژهای اکسید نقره-کادمیم یا مواد کامپوزیت مس مبتنی بر نقره استفاده می کند.

تابع: هنگام قطع جریان های زیاد، کنتاکت ها قوس الکتریکی ایجاد می کنند. آلیاژهای مس/نقره دارای مقاومت حرارتی و مقاومت بالایی در برابر فرسایش هستند و این اطمینان را ایجاد می‌کند که تماس‌ها پس از تکرار حوادث به هم جوش نمی‌شوند.

2. واحد سفر مغناطیسی:

سیم پیچ الکترومغناطیسی واقع در داخل MCB - که وظیفه حفاظت از اتصال کوتاه را دارد - با استفاده از سیم مسی لعاب دار پیچیده می شود.

تابع: سیم مسی دارای مقاومت الکتریکی کم است و حداقل گرما را تولید می کند. علاوه بر این، تولید میدان مغناطیسی دقیق‌تری را امکان‌پذیر می‌سازد و در نتیجه جذب مغناطیسی آنی و خاموش شدن آن در صورت اتصال کوتاه را تضمین می‌کند.

3. پایانه ها و اتوبوس ها:

اجزای فلزی واقع در پورت های ورودی و خروجی برق محصول از مس قرمز (مس خالص) یا برنج ساخته شده اند. عملکرد: این امر پس از اتصال سیم‌کشی، مقاومت بسیار کم تماسی را تضمین می‌کند و از گرم شدن بیش از حد قطعات و ذوب شدن محفظه جلوگیری می‌کند - خطری که با جریان طولانی مدت جریان‌های زیاد مرتبط است.

مس در مقابل آهن/آلومینیوم: اهمیت برای MCB

تابع

1. حفاظت از مدار، اجتناب از خطرات ایمنی

در حین کار مدار AC، اگر جریان بیش از حد به دلیل خرابی تجهیزات، پیری خط، بار زیاد، یا اتصال کوتاه، جریان زیاد آنی ایجاد کند، ممکن است منجر به سوختن تجهیزات، آتش سوزی مدار و سایر عواقب جدی شود. این مدار شکن مینیاتوری مسی MCB می تواند تغییر جریان را در زمان واقعی نظارت کند و هنگامی که جریان تغییر می کند، PUGAO می تواند تغییر فعلی را در زمان واقعی نظارت کند. هنگامی که جریان از مقدار نامی فراتر رود، مکانیسم قطع داخلی به سرعت عمل می کند و همزمان سیم آتش و سیم صفر را قطع می کند، منبع تغذیه را به طور کامل قطع می کند و خطر ایمنی را به حداقل می رساند.

2. منبع تغذیه را به طور کامل جدا کنید، ایمنی عملیات را بهبود بخشید

در تعمیر و نگهداری مدار، تعویض تجهیزات یا تعمیر و نگهداری روزانه، لازم است اطمینان حاصل شود که مدار کاملاً از منبع تغذیه جدا شده است تا از حوادث برق گرفتگی جلوگیری شود. مدار شکن مینیاتوری مسی PUGAO MCB برای جلوگیری از عملکرد تصادفی طراحی شده است و مجهز به نشانگر وضعیت روشن-خاموش است که به اپراتور اجازه می دهد تا به طور مستقیم تشخیص دهد که آیا مدار باز است یا نه، بنابراین ضریب ایمنی عملیات را بیشتر افزایش می دهد.

3. سازگار با بارهای تک فاز با قدرت بالا، منبع تغذیه پایدار

به عنوان مثال، لوازم خانگی پرقدرت (تهویه مطبوع، آبگرمکن برقی)، سیستم‌های روشنایی تجاری، تجهیزات صنعتی تک فاز و غیره برای اطمینان از عملکرد پایدار، نیاز به دستگاه‌های حفاظت مدار قابل اعتماد دارند. این دارای طیف گسترده ای از جریان های نامی برای کاربردهای مختلف از 6A تا 63A است. مدار شکن مینیاتوری مسی MCB در طیف گسترده ای از درجه بندی جریان از 6A تا 63A موجود است. این دارای طیف گسترده ای از رتبه بندی جریان از 6A تا 63A است که می تواند با انعطاف پذیری با توجه به تقاضای بار انتخاب شود، نه تنها برای پاسخگویی به نیاز فعلی تجهیزات پرقدرت، بلکه برای قطع مدار در زمان وجود ناهنجاری، اطمینان از عملکرد پایدار تجهیزات و به حداقل رساندن وقفه در تولید یا عمر به دلیل خرابی مدار.

چگونه یک مدار شکن مینیاتوری مسی (MCB) واقعی را شناسایی کنیم؟

سری MCB تمام مسی PUGAO به عنوان یک نام تجاری با بیش از یک دهه تخصص در تولید، بیش از تضمین های کلامی در مورد مواد ارائه می دهد. ما در طول فرآیند انتخاب محصول راهنمایی های تخصصی ارائه می دهیم و گواهی های آزمایشی جامع را در کنار محصولات خود ارائه می دهیم. با بررسی ویژگی‌های کلیدی زیر می‌توانید بررسی کنید که آیا یک MCB دارای مشخصات "تمام مسی" مورد نیاز است یا خیر:

ظرفیت شکستن: قطع کننده های مدار که قادر به دستیابی به ظرفیت شکست 6 کیلو آمپر یا 10 کیلو آمپر هستند، باید از قطعات مس داخلی با کیفیت بالا برای مقاومت در برابر انرژی بی حد تولید شده در طول یک رویداد اتصال کوتاه استفاده کنند.

وزن محصول: برای واحدهایی با مشخصات یکسان، قطع کننده های مدار دارای اجزای داخلی تمام مسی در لمس به طور قابل توجهی سنگین تر می شوند.

استانداردهای افزایش دما: انطباق با استاندارد IEC 60898-1 - که محدودیت های سختی را برای افزایش دما اعمال می کند - استفاده انحصاری از اجزای داخلی تمام مسی را الزامی می کند.

سوالات متداول

س: چرا MCB های مسی گران تر از MCB های استاندارد هستند؟

ج: قیمت مس بیش از سه برابر آلومینیوم و بیش از پنج برابر آهن است. حق بیمه ای که می پردازید این اطمینان را پوشش می دهد که شکن در لحظات بحرانی دچار شکست نمی شود و همچنین حاشیه ایمنی اضافی مورد نیاز برای جلوگیری از آتش سوزی را پوشش می دهد.

س: آیا تمام کلیدهای مدار PUGAO از مس ساخته شده اند؟

ج: بله. برای کل خط تولید ما، PUGAO از مس یا آلیاژهای مس برای تمام اجزای رسانای هسته استفاده می کند و از انطباق کامل با استاندارد بین المللی IEC 60898 اطمینان می دهد.

س: آیا MCB های مسی برای مصارف خانگی مناسب هستند؟

ج: قطعا. اگرچه جریان الکتریکی خانگی معمولاً زیاد نیست، سیم کشی اغلب در داخل دیوارها پنهان می شود. اگر مدار شکن بیش از حد گرم شود یا یک اتصال کوتاه باعث آتش سوزی شود، عواقب آن می تواند فاجعه بار باشد. استفاده از MCB های مسی نشان دهنده بالاترین سطح مسئولیتی است که می توانید برای ایمنی خانواده خود بپذیرید.
