مدار شکن اضافه بار AC و کیس قالب گیری کوتاه

مدار شکن اضافه بار AC و جعبه قالب گیری کوتاه ما که توسط Pugao (Plannter Electric) تولید شده است، برای برآورده کردن الزامات پیشرفته در حفاظت از توزیع برق مهندسی شده اند. یک پارامتر عملکرد کلیدی ظرفیت قطع اتصال کوتاه نهایی آنها (Icu) است که معمولاً بین 50 تا 100 کیلو آمپر در مدل های مختلف رتبه بندی می شود. این ظرفیت شکست بالا، وقفه ایمن و پایداری سیستم را در شرایط شدید اتصال کوتاه تضمین می کند. ما اینجا هستیم تا به شما کمک کنیم و در اسرع وقت به پیام های شما پاسخ خواهیم داد.

ارسال استعلام

توضیحات محصول

مهندسی شده برای توزیع انرژی بحرانی،مدار شکن اضافه بار AC و کیس قالب گیری کوتاهیک دستگاه حفاظتی با کارایی بالا است که برای محافظت از شبکه های الکتریکی از اضافه بار و اتصال کوتاه شدید طراحی شده است. این بریکر بخشی از سری پیشرفته PLM1 ما، ساختار مکانیکی قوی را با حفاظت الکترونیکی دقیق ترکیب می‌کند و ثبات را برای سیستم‌هایی که تا 690 ولت و 1250 آمپر کار می‌کنند، تضمین می‌کند.

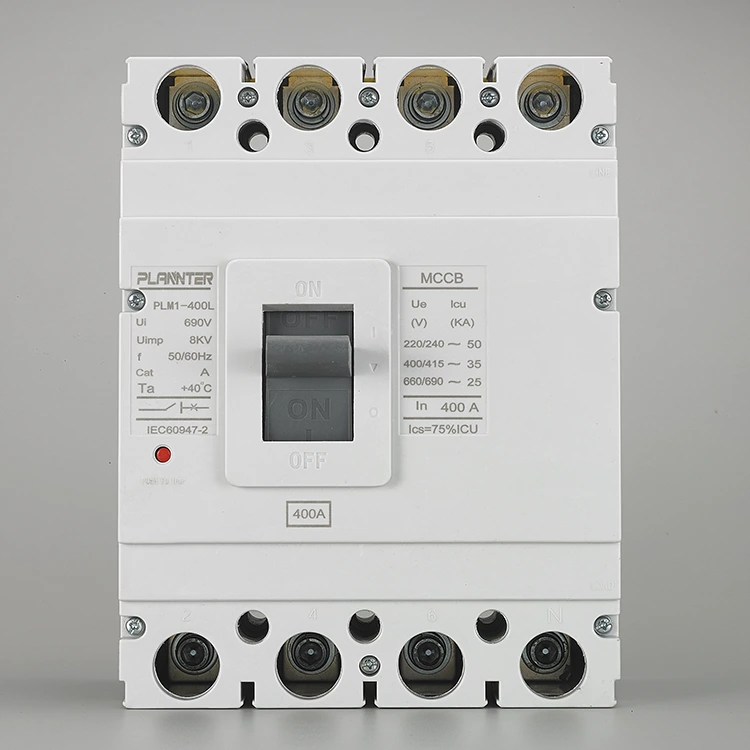

AC Overload and Short Molded Case Circuit Breaker

مزایا و ویژگی های اصلی

ظرفیت شکست بالا (ICU):رتبه بندی شده بین50kA و 100kA، تضمین قطعی ایمن حتی در شرایط شدید اتصال کوتاه.
حفاظت دقیق:مجهز به یک واحد تریپ الکترونیکی با دقت بالا ("مغز" شکن) که امکان تنظیم تاخیر طولانی، تاخیر کوتاه و لحظه ای را فراهم می کند.
دوام برتر:ساخته شده برای عمر مکانیکی10000 تا 20000 چرخه، اطمینان از قابلیت اطمینان طولانی مدت در محیط های صنعتی پر تقاضا.
خاموش کردن قوس پیشرفته:دارای یک سیم پیچ مغناطیسی و صفحات شکافنده برای تقسیم و خنک کردن قوس ها در میلی ثانیه و قطع ایمن جریان های خطا.

مشخصات فنی

نام محصول	مدار شکن اضافه بار AC و کیس قالبی کوتاه (سری PLM1)
ولتاژ عملیاتی نامی (Ue)	690 ولت AC (PLM1-63 400 ولت است)
ولتاژ عایق نامی (Ui)	800 ولت / 1000 ولت (PLM1-63 500 ولت است)
جریان رتبه‌بندی شده (در)	تا 1250A (به عنوان مثال، مدل های استاندارد 400A)
ظرفیت شکست (ICU)	50kA - 100kA
نوع واحد سفر	الکترونیکی (قابل تنظیم: تاخیر طولانی، تاخیر کوتاه، لحظه ای)

تایپ کنید	جریان دارای رتبه (A)	شماره قطب	ولتاژ عایق نامی (V)	ولتاژ کاری نامی (V)	حداکثر ظرفیت قطع اتصال کوتاه (KA)	ظرفیت قطع اتصال کوتاه سرویس (KA)	دسته استفاده
PLM1-63L	(6)،10،16،20،25،32،40،50،63	3	AC 500 ولت	400 ولت	25	18	A
PLM1-63M	(6)،10،16،20،25،32،40،50،63		AC 500 ولت		50	35
PLM1-100L	(10)،16،20،25،32،40، 50،63،80،100		AC 690 ولت		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

برنامه های کاربردی

سری PLM1 برای نصب عمودی و افقی در بخش های مختلف مناسب است:

توزیع نیروی برق صنعتی:حفاظت از مدارهای اصلی در کارخانه ها و کارخانه های تولیدی.
زیرساخت:مورد استفاده در ساختمان های تجاری بزرگ و تاسیسات انرژی.
کنترل موتور:طراحی شده برای تعویض مکرر و راه اندازی موتورها.

تضمین کیفیت و ساخت

در Pugao Electric، ما می دانیم که کاردستی مستقیماً بر ایمنی تأثیر می گذارد. فرآیند تولید ما تضمین می کند که هرمدار شکن اضافه بار AC و کیس قالب گیری کوتاهمطابق با استانداردهای بین المللی:

الکترونیک دقیق:ما از لحیم کاری SMT و موجی با دقت بالا برای بردهای مدار بادوام استفاده می کنیم.
کالیبراسیون فردی:هر واحد سفر الکترونیکی به صورت جداگانه با استفاده از تجهیزات تست اختصاصی برای مطابقت با منحنی‌های حفاظتی طراحی شده کالیبره می‌شود.
تست دقیق:100٪ تست کارخانه برای عملکرد مکانیکی، الکتریکی و محیطی قبل از حمل و نقل.
گواهینامه ها:مطابق با استانداردهای ISO9001، ISO14001، و ISO45001.

چرا Pugao (Plannter Electric) را انتخاب کنید؟

حرکت انتخابی:تنظیمات قابل تنظیم ما امکان هماهنگی یکپارچه با دستگاه های بالادست/پایین دست را فراهم می کند و از خاموشی های گسترده جلوگیری می کند.
تجربه جهانی:ما بازارهای سراسر جهان را با محصولات مطمئن و بدون عیب عرضه می کنیم.
فناوری پیشرفته:اتخاذ فناوری پیشرفته بین المللی برای خاموش کردن قوس برتر و پایداری حرارتی.

خدمات، بسته بندی و پشتیبانی

گارانتی:پوشش گارانتی جامع که آرامش خاطر را تضمین می کند.
بسته بندی:بسته بندی بادوام و درجه صادرات که برای تحمل حمل و نقل طولانی مدت طراحی شده است.
پشتیبانی:ما راهنمایی نصب و پشتیبانی فنی را ارائه می دهیم. برای دریافت راهنما یا دستورالعمل استفاده با ما تماس بگیرید.

سوالات متداول

تفاوت بین تنظیمات تاخیر طولانی و تاخیر کوتاه چیست؟

تاخیر طولانیبرای جلوگیری از گرم شدن بیش از حد کابل، در برابر بارهای اضافی (به عنوان مثال، در جریان نامی کامل 400 آمپر) محافظت می کند.تاخیر کوتاهاجازه می دهد تا یک مکث کوتاه در طول نوسانات جریان بالا برای هماهنگی با قطع کننده های پایین دست، پاک کردن عیوب موضعی بدون خاموش کردن بریکر اصلی انجام شود.

آیا می توان از این بریکر برای راه اندازی موتور استفاده کرد؟

بله، مدار شکن مدارهای اضافه بار AC و کیس کوتاه قالب‌گیری شده سری PLM1 برای تعویض و راه‌اندازی نادر موتورها رتبه‌بندی می‌شوند، مشروط بر اینکه رتبه‌بندی‌های فعلی با الزامات موتور مطابقت داشته باشد.

سیستم خاموش کننده قوس چگونه کار می کند؟

از یک سیم پیچ مغناطیسی برای ایجاد یک میدان مغناطیسی قوی استفاده می کند که قوس را به داخل محفظه ای با صفحات شکاف می کشد. این قوس را قطعه قطعه می کند و خنک می کند و آن را با خیال راحت در عرض میلی ثانیه خاموش می کند.

آیا نمونه یا پشتیبانی سفارشی را ارائه می دهید؟

ما از سفارشات سفارشی پشتیبانی می کنیم و می توانیم الزامات نمونه برای تست کیفیت را مورد بحث قرار دهیم. لطفا برای جزئیات بیشتر با تیم فروش ما تماس بگیرید.
