کیس شکن قالبی AC 690 ولت

AC 690V Molded Case Breaker پایداری دینامیکی/حرارتی عالی با Icw 85-100kA/1s، Ic های 75-100% برای استفاده مجدد بدون نیاز به تعمیر و نگهداری پس از خطا، و یونیت های سفر هوشمند برای حفاظت انتخابی دقیق ارائه می دهد. زمان شکست 15 تا 30 میلی‌ثانیه آن آسیب را به حداقل می‌رساند، در حالی که ساختار قوی، قابلیت اطمینان را در سیستم‌های توزیع صنعتی، بیمارستانی و فرودگاهی تضمین می‌کند.

ارسال استعلام

توضیحات محصول

Pugao Electric با پشتیبانی از گواهینامه های ISO9001، ISO14001 و ISO45001، راه حل های الکتریکی مهندسی شده دقیق را ارائه می دهد. ماکیس شکن قالبی AC 690 ولتعملکردی تقریباً معادل یک قطع کننده مدار قاب را ارائه می دهد و پایداری دینامیکی و حرارتی برتر را برای شبکه های توزیع برق حیاتی شما تضمین می کند.

کیس شکن قالبی AC 690 ولت چیست؟

یککیس شکن قالبی AC 690 ولتیک وسیله حفاظتی با ولتاژ بالا است که برای محافظت از مدارهای الکتریکی از اضافه بار، اتصال کوتاه و خطا طراحی شده است. برخلاف بریکرهای استاندارد 400 ولت، این واحد به گونه‌ای طراحی شده است که سطوح ولتاژ بالاتری را مدیریت کند، که آن را برای کاهش اندازه کابل و بهبود بهره‌وری انرژی در کاربردهای صنعتی سنگین و تجاری بزرگ ایده‌آل می‌کند.

مشخصات محصول

تایپ کنید	جریان دارای رتبه (A)	شماره قطب	ولتاژ عایق نامی (V)	ولتاژ کاری نامی (V)	حداکثر ظرفیت قطع اتصال کوتاه (KA)	ظرفیت قطع اتصال کوتاه سرویس (KA)	دسته استفاده
PLM1-63L	(6)،10،16،20،25،32،40،50،63	3	AC 500 ولت	400 ولت	25	18	A
PLM1-63M	(6)،10،16،20،25،32،40،50،63		AC 500 ولت		50	35
PLM1-100L	(10)،16،20،25،32،40، 50،63،80،100		AC 690 ولت		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

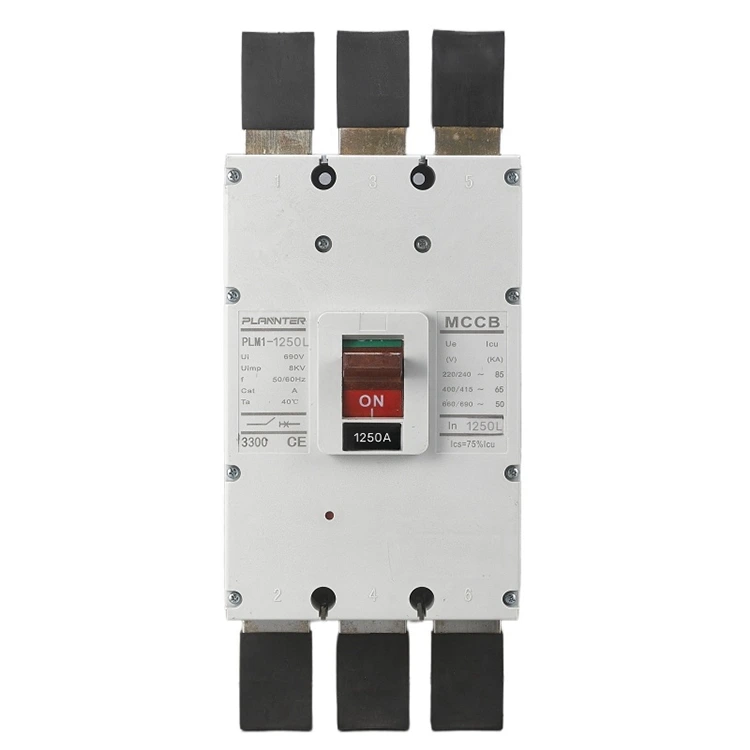

AC 690V Molded Case Breaker

ویژگی های کلیدی و مشخصات فنی

ولتاژ و ظرفیت

ولتاژ نامی:690 ولت AC (50/60 هرتز).
جریان مقاومت کوتاه مدت (Icw):دارای ولتاژ 85 kA/1s تا 100 kA/1s می باشد که تضمین می کند دستگاه در زمان پیک های اتصال کوتاه دست نخورده باقی می ماند.
ظرفیت شکست سرویس (ICS):75٪ تا 100٪ ICU، به شکن اجازه می دهد تا بدون تعمیر و نگهداری پس از رفع نقص به کار بازگردد.

رتبه بندی های فعلی

موجود در اندازه های مختلف فریم، از جمله مدل های با جریان بالا تا1250Aمناسب برای فیدرهای توزیع اصلی.

واحدهای سفر

مجهز به واحدهای سفر هوشمند که حفاظت مرحله‌ای را ارائه می‌کنند:

تاخیر طولانی مدت:برای محافظت در برابر اضافه بار (سقوط زمان معکوس).
تاخیر کوتاه مدت:برای هماهنگی انتخابی در طول اتصال کوتاه جزئی.
عملیات آنی:برای قطع اتصال کوتاه بحرانی (15ms-30ms کل زمان شکست).

استانداردها

کاملاً مطابق با استانداردهای IEC 60947-2 و GB، تضمین سازگاری و ایمنی جهانی.

مزایای کلیدی

چرا ما را انتخاب کنیدکیس شکن قالبی AC 690 ولت?

پایداری برتر:رتبه Icw بالا پایداری دینامیکی و حرارتی را در برابر اتصال کوتاه ناگهانی تضمین می کند.
برق بدون وقفه:قابلیت Ics بالا به این معنی است که شکن می تواند حداکثر خطاها را کنترل کند و به کار خود ادامه دهد و زمان خرابی را به حداقل برساند.
حفاظت انتخابی:تنظیمات دقیق سفر تضمین می کند که فقط مدار معیوب جدا شده است و خط اصلی را روشن نگه می دارد.

برنامه های کاربردی

قطع کننده های ما برای توزیع برق مرکزی در محیط های پر تقاضا ضروری هستند:

صنایع سنگین:کارخانه های شیمیایی، کارخانه های فولاد، و تاسیسات تولید خودرو.
زیرساخت های حیاتی:اتاق های برق مرکزی در بیمارستان های بزرگ و پایانه های فرودگاه.
ساختمان های بزرگ:حفاظت از اتاق های تجهیزات حساس و توزیع نیرو به کل بال های ساختمان.

چرا Pugao Electric را انتخاب کنید؟

به عنوان یک حرفه ایسازندهدرچین، ما معتقدیم تجهیزات پیشرفته پایه و اساس کیفیت است.

ساخت هوشمند:ما از ماشین های سیم پیچ خودکار و سیستم های قالب گیری تزریق دقیق کنترل شده توسط کامپیوتر استفاده می کنیم.
کیفیت ثابت:پیچ و مهره های کلید با ابزارهای کالیبره شده گشتاور می شوند و هر واحد از نظر ضربه، فشار تماس و عملکرد تمام بار تست می شود.
تحویل سریع:خطوط تولید کارآمد ما به ما این امکان را می دهد که سفارشات را به سرعت و بدون به خطر انداختن عملکرد تحویل دهیم.

سوالات متداول

ظرفیت شکست یک MCCB AC 690 ولت چقدر است؟

واحدهای ما معمولاً دارای ظرفیت شکست نهایی (Icu) تا 100 کیلو آمپر و ظرفیت شکست سرویس (ICS) 75-100٪ Icu هستند.

چه رتبه‌بندی‌های فعلی برای MCCB‌های 690 ولتی موجود است؟

ما طیف وسیعی از رتبه‌بندی‌ها را ارائه می‌کنیم، معمولاً از 100A تا 1250A یا 1600A بسته به اندازه فریم.

انواع سفرهای رایج چیست؟

انواع متداول عبارتند از: حرارتی مغناطیسی (TM) برای استفاده عمومی و الکترونیکی (مبتنی بر ریزپردازنده) برای حفاظت و ارتباط دقیق.

آیا بریکرهای 690 ولت برای DC مناسب هستند؟

به طور کلی، نه. قطع کننده های AC برای خاموش کردن قوس ها به عبور جریان از صفر متکی هستند. سیستم های DC به قطع کننده های دارای رتبه DC خاصی نیاز دارند، مگر اینکه بریکر AC به صراحت کاهش یافته و برای استفاده DC تایید شده باشد.
