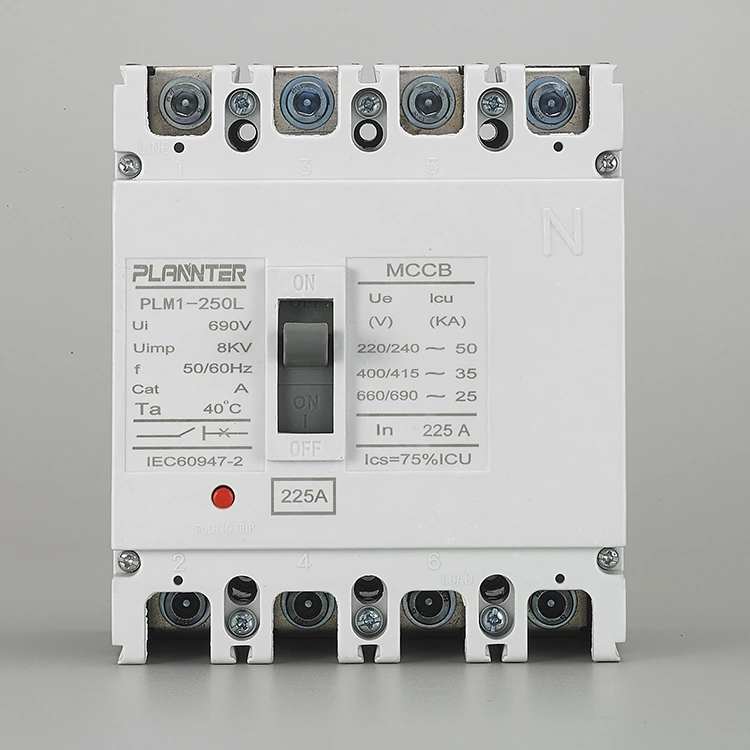

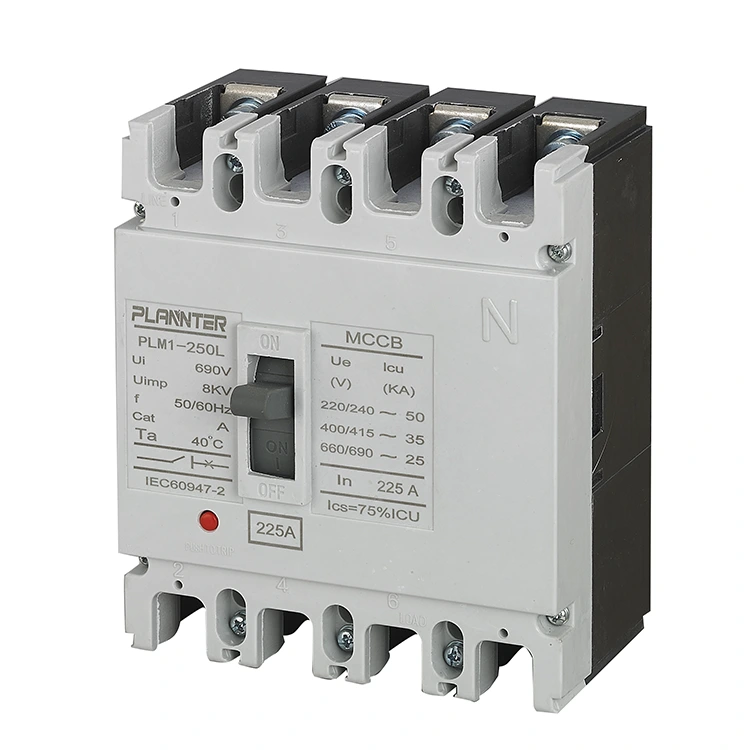

AC 4 Pole Moulded Case Circuit Breaker 225A

مدار شکن 4 قطبی Pugao AC 225A مطابق با الزامات استانداردهای بین‌المللی و ملی مربوطه برای مشخصات حیاتی خود، مانند ولتاژ عملیاتی نامی، ولتاژ عایق نامی، و رتبه‌بندی حفاظت از ورودی (به عنوان مثال، خود دارای گواهینامه استاندارد IP40 است) مطابقت دارد و در بسیاری از جنبه‌ها از آنها فراتر می‌رود. به طور کامل در دفترچه راهنمای فنی همراه توضیح داده شده است. ما همچنین گزارش‌های آزمایشی نوع کامل را از نهادهای معتبر معتبر نگهداری می‌کنیم و از شما استقبال می‌کنیم که این گزارش‌ها را برای راستی‌آزمایی در هر زمان بررسی کنید. ما متقاعد شده‌ایم که شفافیت با داده‌های فنی اساس اعتماد است. برای کسب اطلاعات بیشتر یا درخواست گزارش تست، لطفا با ما تماس بگیرید.

ارسال استعلام

توضیحات محصول

مهندسی شده برای توزیع توان متوسط،AC 4 Pole Moulded Case Circuit Breaker 225Aترکیبی از طراحی ساختاری قوی با قابلیت های حفاظتی دقیق. این سری با پشتیبانی از تضمین کیفیت سرتاسر Pugao (Plannter Electric)، عملکرد بدون نقص را برای سیستم‌های حیاتی 4 سیم تضمین می‌کند.

مدار شکن 225A با کیس 4 قطبی AC چیست؟

راAC 4 Pole Moulded Case Circuit Breaker 225Aیک دستگاه حفاظت الکتریکی تخصصی است که برای محافظت از مدارهای سه فاز با خط خنثی (L1، L2، L3، N) طراحی شده است. دارای 225 آمپر است و به عنوان یک جزء اصلی برای توزیع برق میانی عمل می کند و از تجهیزات پایین دستی در برابر اضافه بار و اتصال کوتاه محافظت می کند و در عین حال ایزوله کامل سیستم را تضمین می کند.

AC 4 Pole Molded Case Circuit Breaker 225A

چگونه کار می کند، عمل می کند و اشکال زدایی می کند

مکانیزم عملیاتی

این واحد دارای مکانیزم عملکرد دستی شفاف و پاسخگو با بازخورد لمسی متمایز است. موقعیت های دسته به صراحت مشخص شده اند:

روشن:مدار بسته و روشن است.
خاموش:مدار باز و بدون برق است.
سوار شده:موقعیت میانی نشان می دهد که یک خطا رخ داده است.

اصل کار

مدار شکن AC 4 Pole Moded Case 225A از یک واحد تراش حرارتی مغناطیسی برای محافظت دو لایه استفاده می کند:

حفاظت حرارتی (بیش از حد):از یک عنصر دو فلزی برای ارائه تریپ زمان معکوس استفاده می کند. هرچه جریان اضافه بار بیشتر باشد، سفر سریعتر است.
حفاظت مغناطیسی (اتصال کوتاه):یک پاسخ آنی به پاک کردن جریان های گسل با قدر بالا (تا ده ها کیلو آمپر) بلافاصله ارائه می دهد.

راه اندازی و لوازم جانبی

این سری قابلیت توسعه قوی را برای نیازهای کاربردی خاص ارائه می دهد. راه اندازی شامل نصب افزونه های مورد نیاز در اسلات های تعیین شده است:

مخاطبین کمکی:برای سیگنال دهی از راه دور وضعیت بریکر.
انتشار شانت:اجازه می دهد تا برای خاموش کردن / باز کردن از راه دور شکن.
افت ولتاژ:در صورت کاهش ولتاژ به زیر سطح ایمن، بریکر را به طور خودکار خاموش می کند.
ماژول RCD:حفاظت در برابر نشت زمین را برای ایمنی کامل اضافه می کند.

ویژگی ها و مشخصات فنی کلیدی

ظرفیت

جریان نامی از225A، مناسب برای بارهای توزیع متوسط.

لهستانی ها

4-قطبی (4P):از سه فاز به اضافه نول محافظت می کند و از جداسازی کامل مدار اطمینان می دهد.

ولتاژ

طراحی شده برای شبکه های توزیع AC استاندارد (معمولا 400V/690V AC).

واحد سفر

استانداردحرارتی- مغناطیسیواحد با تنظیمات قابل تنظیم یا ثابت بسته به نوع مدل.

وقفه رتبه بندی

ظرفیت قطع اتصال کوتاه بالا (Icu) که می تواند ده ها کیلو آمپر را ایمن جابجا کند.

نصب

ایمن استفاده می کنداتصالات پیچ و مهره ای، تضمین یک رابط الکتریکی قابل اعتماد برای برنامه های کاربردی با جریان بالا.

ساخت و ساز

طراحی بدنه قالب‌گیری شده محکم که در برابر ضربه مقاوم است و از نظر ابعادی پایدار است.

تضمین کیفیت و تحویل

در Pugao Electric، اصل ما "جلوگیری از پیشرفت نقص به مرحله بعدی" است.

بازرسی 100%:هر واحد قبل از حمل و نقل تحت آزمایش های مکانیکی، الکتریکی و محیطی قرار می گیرد.
بسته بندی درجه صادرات:مدار شکن AC 4 Pole Molded Case 225A برای مقاومت در برابر حمل و نقل از راه دور، ایمن شده است.
تحویل سریع:مدل‌های معمولی اغلب از موجودی در دسترس هستند، در حالی که سفارش‌های سفارشی از یک جدول زمانی تولید تأیید شده پیروی می‌کنند.

AC 4 Pole Molded Case Circuit Breaker 225A

< AC 4 Pole Molded Case Circuit Breaker 225A

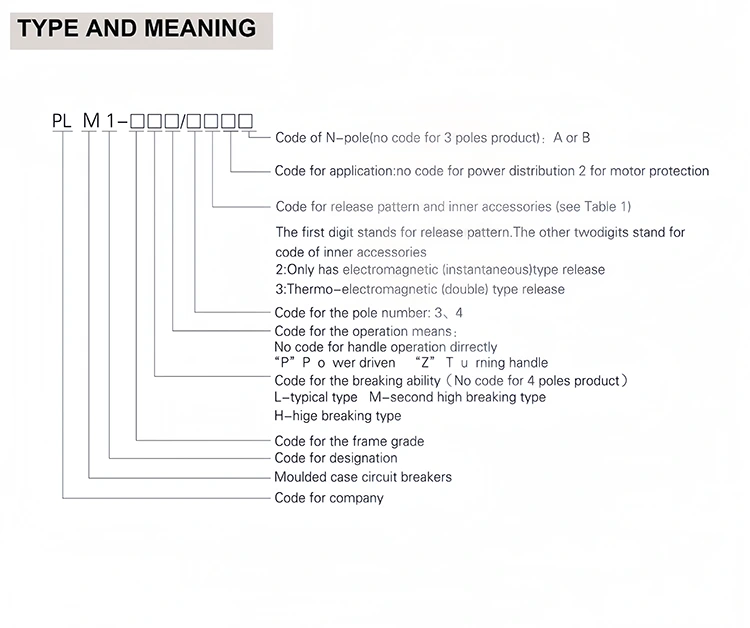

مشخصات محصول

تایپ کنید	جریان دارای رتبه (A)	شماره قطب	ولتاژ عایق نامی (V)	ولتاژ کاری نامی (V)	حداکثر ظرفیت قطع اتصال کوتاه (KA)	ظرفیت قطع اتصال کوتاه سرویس (KA)	دسته استفاده
PLM1-63L	(6)،10،16،20،25،32،40،50،63	3	AC 500 ولت	400 ولت	25	18	A
PLM1-63M	(6)،10،16،20،25،32،40،50،63		AC 500 ولت		50	35
PLM1-100L	(10)،16،20،25،32،40، 50،63،80،100		AC 690 ولت		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

سوالات متداول

چرا به جای 3 قطبی از 4 قطبی استفاده کنیم؟

یک بریکر 4 قطبی هر سه فاز را قطع می کندوهادی خنثی به طور همزمان این برای:

ایمنی:ایزوله کامل مدار را برای پرسنل تعمیر و نگهداری تضمین می کند.
سیستم های قدرت پشتیبان:برای سوئیچ های انتقال (ATS) برای جلوگیری از حلقه های خنثی به زمین هنگام سوئیچینگ بین برق و برق ژنراتور مورد نیاز است.
کاهش هارمونیک:در برابر جریان های خنثی ناشی از بارهای غیر خطی (مانند VFD ها و رایانه ها) محافظت می کند.

رتبه بندی ولتاژ چیست؟

راAC 4 Pole Moulded Case Circuit Breaker 225Aمعمولاً برای ولتاژهای توزیع صنعتی استاندارد، که معمولاً پشتیبانی می کنند، رتبه بندی می شود400 ولت تا 690 ولت متناوبسیستم ها لطفاً برای اطلاع از ولتاژ نامی دقیق عملیاتی (Ue) و ولتاژ عایق (Ui) به پلاک نام خاص روی واحد مراجعه کنید.

نوع واحد سفر چیست؟

مدل های استاندارد از a استفاده می کنندواحد سفر حرارتی مغناطیسی:

حرارتی:با استفاده از یک نوار دو فلزی، حفاظت معکوس زمان در برابر اضافه بار را فراهم می کند.
مغناطیسی:حفاظت آنی در برابر اتصال کوتاه فراهم می کند.

توجه: ممکن است واحدهای سفر الکترونیکی برای تنظیمات دقیق تر در دسترس باشند.

ظرفیت شکست چقدر است؟

ظرفیت شکست (Icu) بر اساس مدل خاص متفاوت است، اما برای رسیدگی به جریان‌های خطای قابل‌توجهی که در توزیع میانی معمول است، طراحی شده است. راAC 4 Pole Moulded Case Circuit Breaker 225Aبه طور کلی ظرفیت شکست را ارائه می دهد که از25 کیلو آمپر تا 85 کیلو آمپر(در 400 ولت)، تضمین می کند که می تواند بدون هیچ آسیبی، اتصال کوتاه را قطع کند.
