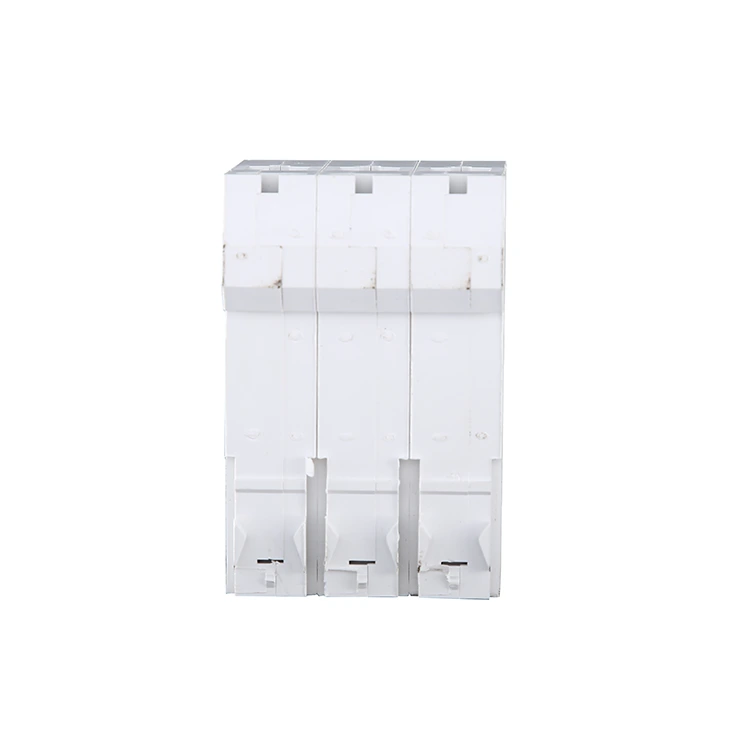

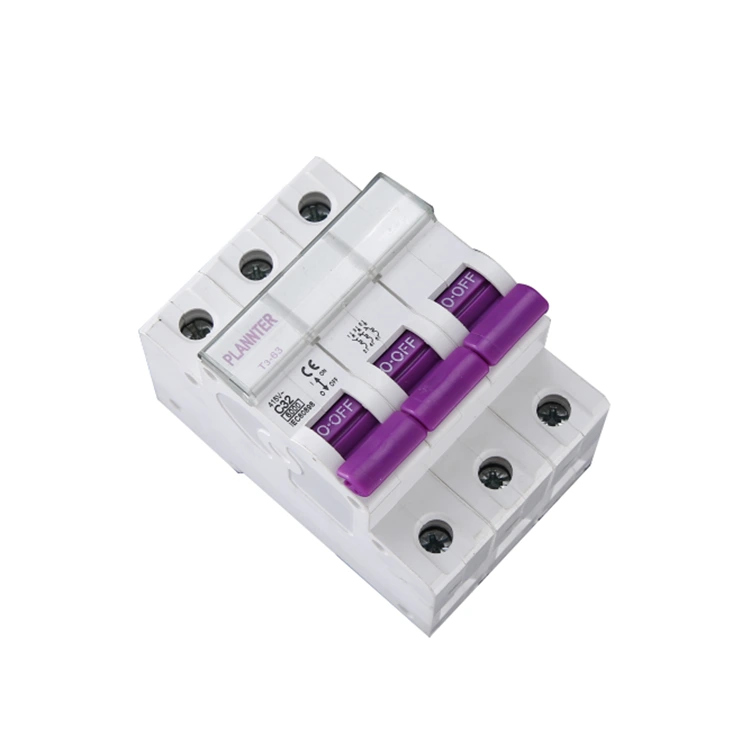

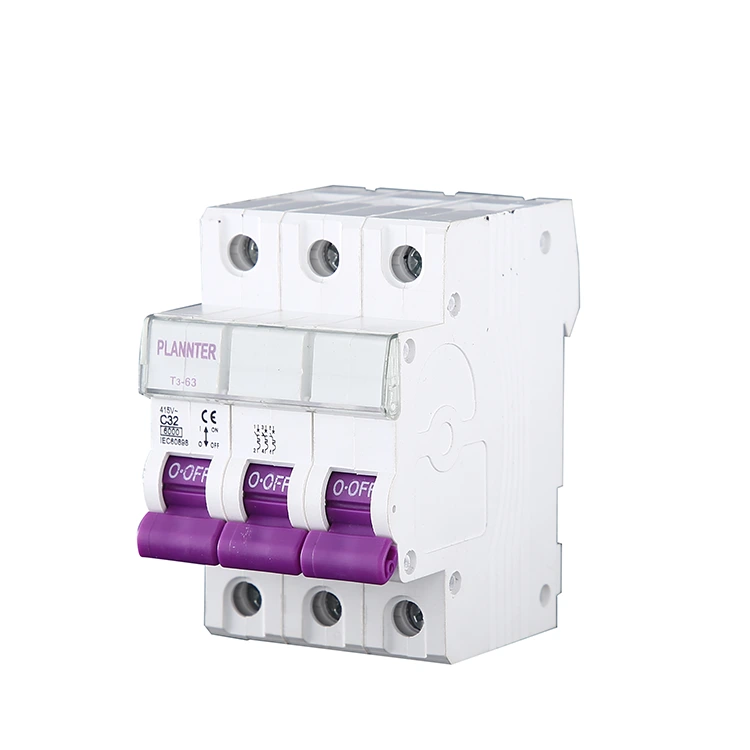

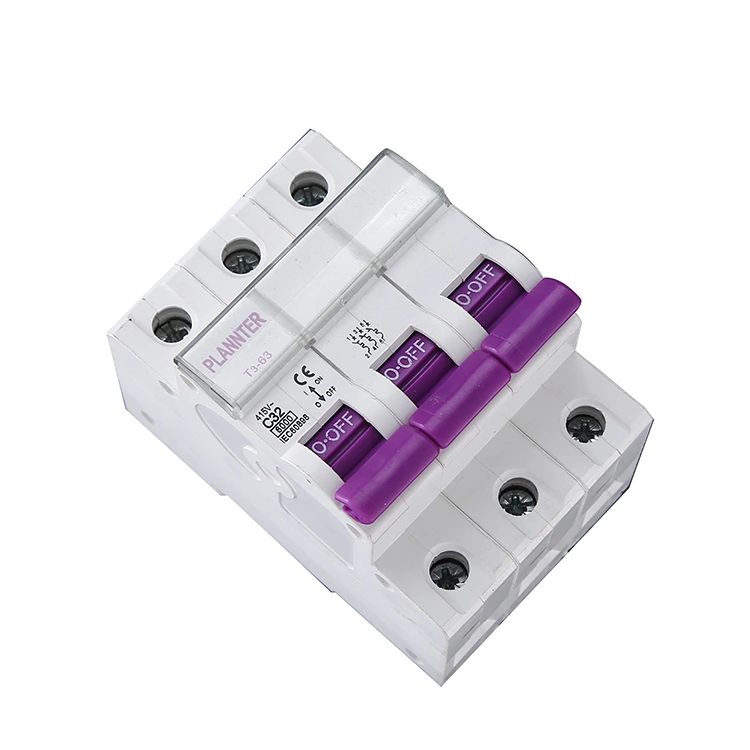

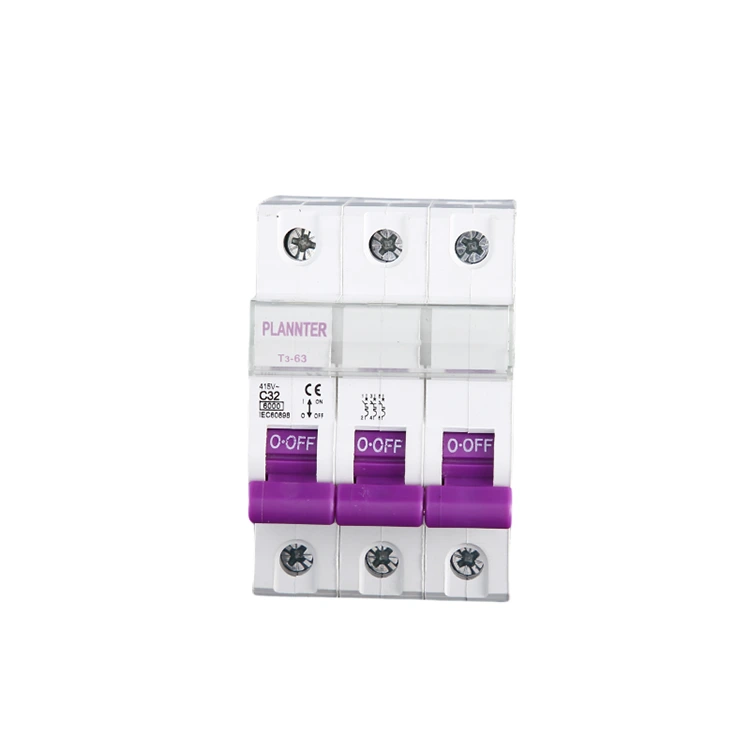

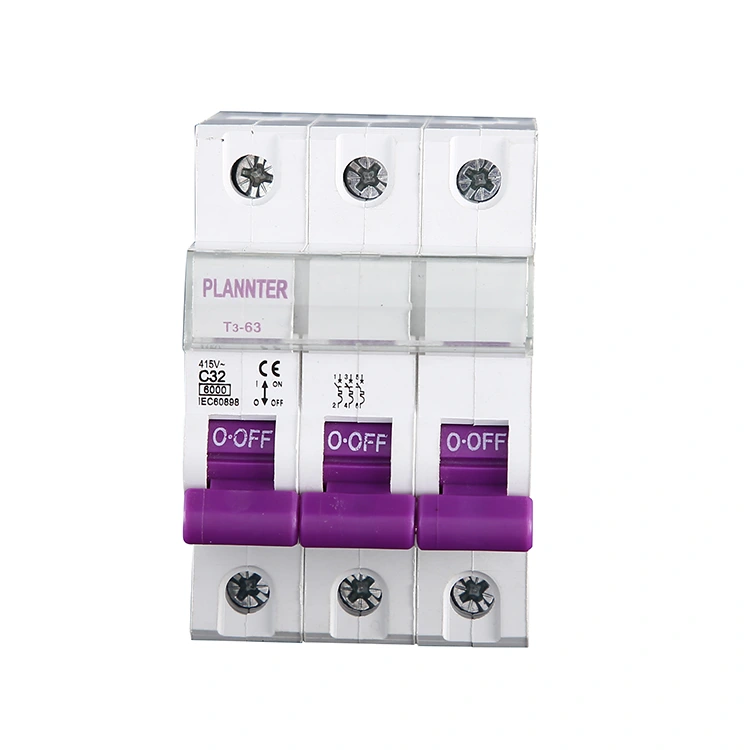

مدار شکن AC 3 قطبی

3 قطب AC مدار شکن متعلق به دسته لوازم الکتریکی کم ولتاژ، به طور گسترده ای در زمینه های صنعتی، تجاری و عمران استفاده می شود، طراحی شده برای مدارهای سه فاز، می تواند در ناهنجاری های فعلی، مانند اضافه بار، شرایط اتصال کوتاه به طور خودکار قطع مدار، برای محافظت از تجهیزات و ایمنی پرسنل. PUGAO (Plannter Electric) را به‌عنوان سازنده خود انتخاب کنید و قیمت مستقیم کارخانه را دریافت کنید.

ویژگی های محصول

1. کنترل سنکرون سه فاز

این کلید AC 3 قطبی قادر است خطوط برق سه فاز L1، L2 و L3 را به طور همزمان وصل یا قطع کند. در صورت بروز خطا در هر یک از فازها، دستگاه باعث قطع برق همزمان در هر سه فاز می شود و در نتیجه از آسیب تجهیزات ناشی از کار در شرایط افت فاز جلوگیری می کند.

2. حفاظت اضافه بار و اتصال کوتاه

حفاظت اضافه بار: از خاموش شدن حرارتی برای رسیدگی به شرایط فعلی بیش از حد پایدار استفاده می کند.

حفاظت از اتصال کوتاه: از تریپ مغناطیسی برای قطع فوری خطاهای جریان بالا استفاده می کند.

با انتخاب این محصول پیشرفته، حفاظت ایمنی کاملی را از مدارهای الکتریکی خود تضمین می کنید.

3. افزایش ایمنی عملیاتی تجهیزات

این محصول خطرات مربوط به عدم تعادل ولتاژ سه فاز را کاهش می دهد، از تجهیزات حیاتی مانند موتورها و کمپرسورها محافظت می کند و به طور موثر هزینه های مرتبط با آسیب و خرابی تجهیزات را کاهش می دهد.

4. طراحی و نصب مدولار

محصولات PUGAO دارای طراحی نصب ریل DIN هستند که امکان ادغام یکپارچه در کابینت های توزیع برق یا پانل های کنترل را فراهم می کند. این کار نصب و نگهداری دسته ای کارآمد را در پروژه های مهندسی تسهیل می کند.

پارامترها و مشخصات کلیدی

هنگام خرید یا انتخاب یک محصول، می توانید پارامترهای زیر را برای مدار قطع کننده مدار متناوب 3 قطبی بر اساس نیازهای پروژه خاص خود بررسی کنید، یا با ما تماس بگیرید تا راه حلی جامع و متناسب با نیازهای شما ایجاد کنیم.

ولتاژ نامی (Ue): معمولاً 380 ولت، 400 ولت یا 415 ولت AC (برای سیستم های سه فاز).

جریان رتبه‌بندی شده (در): رتبه بندی های رایج عبارتند از 16A، 32A، و 63A. مدل های با جریان بالا تا 100A یا 125A در دسترس هستند.

ظرفیت شکست (ICN): مانند 6kA یا 10kA. با توجه به سطوح انرژی بالاتر مرتبط با برق سه فاز، توصیه می شود برای افزایش افزونگی ایمنی، مشخصات 10kA را در اولویت قرار دهید.

منحنی پرتاب:

نوع C: مناسب برای ساختمان های اداری، سیستم های روشنایی، یا توزیع عمومی برق تجاری.

نوع D: به طور خاص برای کاربردهای راه اندازی موتور طراحی شده است که قادر به تحمل جریان های هجومی آنی 10 تا 14 برابر جریان نامی است.

اقدامات احتیاطی برای استفاده

1. سیستم های الکتریکی بسیار پیچیده هستند. به دلایل ایمنی، عملیات و نصب کلیدهای AC 3 قطبی باید توسط تکنسین های مجرب انجام شود. به عنوان مثال، در حین کار، ابتدا منبع تغذیه سمت بار را قطع کنید، سپس دو طرف ثانویه و سوم را جدا کنید.

2. در حین بهره برداری به شدت به رویه های عملیاتی پایبند باشید. در صورت بروز هر موقعیتی که بر عملکرد عادی سیستم الکتریکی تأثیر می گذارد، فوراً اقدامات اضطراری را انجام دهید.

3. پس از نصب موفقیت آمیز، قطع کننده مدار به طور عادی کار خواهد کرد. در حین کار، داده های جاری را به سرعت کنترل کنید و بازرسی و نگهداری دوره ای را انجام دهید.

چه زمانی یک مدارشکن 3 قطبی AC مورد نیاز است؟

به عنوان یک تولید کننده و تامین کننده حرفه ای، PUGAO همچنین کلیدهای مدار 1 قطبی (1P) و 2 قطبی (2P) را ارائه می دهد. با این حال، در مورد انتخاب محصول، هر زمان که با تجهیزات الکتریکی سه فاز یا خطوط برق سه فاز سروکار دارید، باید از یک کلید 3 قطبی (3P) استفاده شود. در زیر توصیه های ما برای سناریوهای خاص آمده است:

1. تجهیزات موتور سه فاز

به عنوان مثال می توان به موتورهای صنعتی، پمپ های آب، کمپرسورهای هوا و غیره اشاره کرد.

دلیل:

موتورهای سه فاز نیاز به منبع تغذیه همزمان در هر سه فاز دارند. اگر فقط یک فاز قطع شود در حالی که بقیه فعال بمانند، موتور تحت شرایط "از دست دادن فاز" کار می کند. این امر به ناچار منجر به سوختن موتور و در نتیجه ضرر مالی قابل توجهی می شود.

2. سیستم های تغذیه سه فاز

به عنوان مثال می توان به سیستم های توزیع برق کارخانه، سیم کشی سه فاز تجاری، کابینت های توزیع سه فاز و غیره اشاره کرد.

دلیل:

منطق در اینجا منعکس کننده دسته تجهیزات ذکر شده در بالا است: خطوط سه فاز باید به طور همزمان روشن و خاموش شوند. در صورت بروز ناهنجاری در هر فاز، کل مدار باید قطع شود تا از حفاظت سه فاز هماهنگ و جامع اطمینان حاصل شود.

3. تجهیزات صنعتی یا تجاری با قدرت بالا

به عنوان مثال می توان به سیستم های تهویه مطبوع مرکزی، تجهیزات گرمایش صنعتی، ماشین آلات تولید خودکار و غیره اشاره کرد.

دلیل:

چنین تجهیزاتی معمولاً توان بالایی مصرف می کنند و به منبع تغذیه سه فاز متکی هستند. در نتیجه، برای عملکرد صحیح به یک جریان سه فاز پایدار و متعادل نیاز دارد.

4. سناریوهای دیگری که نیاز به محافظت در برابر آسیب از دست دادن فاز دارند

در پروژه های مربوط به چنین تجهیزاتی، استفاده از قطع کننده های مدار 1P یا 2P - به جای یک واحد 3P - خطری را ایجاد می کند: اگر یک فاز قطع شود در حالی که بقیه روشن بمانند، تجهیزات همچنان به کار خود ادامه می دهند، البته در حالت آسیب دیده و غیرعادی.

لطفاً برای طراحی راه حل خاص و خدمات پشتیبانی فنی با PUGAO تماس بگیرید.

سوالات متداول

س: آیا PUGAO خدمات سفارشی سازی را ارائه می دهد؟

A: بله، ما خدمات سفارشی ارائه می دهیم. به عنوان سازنده چینی کلیدهای AC 3 قطبی با 14 سال سابقه حرفه ای در کارخانه، می توانید پارامترهایی مانند جریان نامی، ظرفیت شکست و روش نصب را با توجه به نیازهای خاص سفارشی کنید.

س: چه پارامترهای فنی را باید ببینم؟

A: 1. جریان نامی - باید با جریان کاری واقعی بار مطابقت داشته باشد.

2. ولتاژ کاری نامی - باید با سطح ولتاژ سیستم یکسان باشد.

3. ظرفیت قطع اتصال کوتاه - باید بیشتر از جریان اتصال کوتاه مورد انتظار در نقطه نصب باشد.
