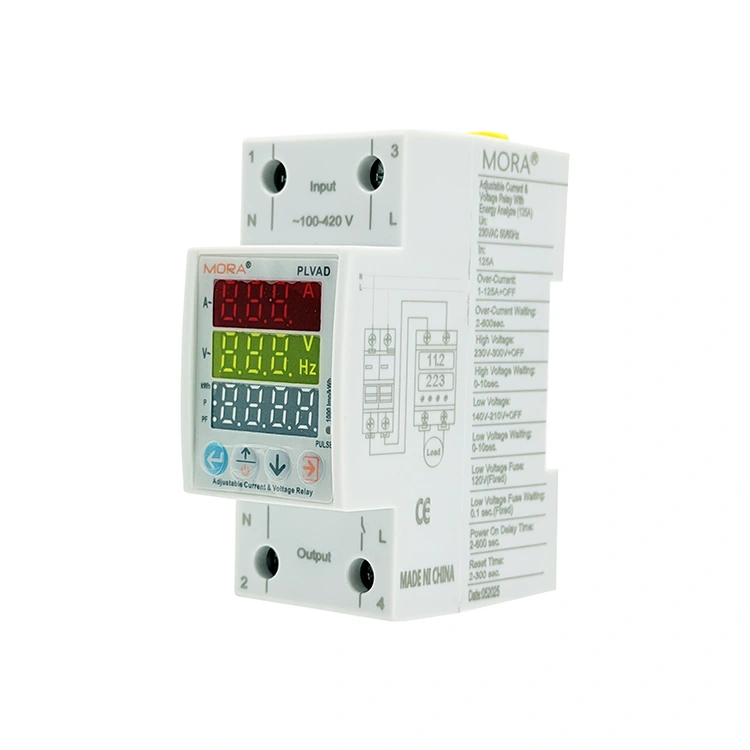

محافظ ولتاژ دیجیتال 2P نوع C با نمایشگر سه گانه

خریداران تابلو برق صنعتی به دنبال دستگاه های نظارتی چند منظوره هستند که باعث صرفه جویی در فضای ریل و کاهش پیچیدگی سیم کشی میدان می شود. محافظ ولتاژ دیجیتال 2P با راندمان بالا نوع C با نمایشگر سه گانه که توسط PUGAO (Mora) ساخته شده است، با یک بسته ماژولار 36 میلی متری یکپارچه، این هدف جستجو را برآورده می کند. این واحد با طراحی‌های دو پنجره‌ای قدیمی‌تر، دارای سنسور جریان داخلی داخلی و مدار ردیابی نشت با وضوح بالا است. ریزپردازنده داخلی این ورودی‌ها را به طور همزمان پردازش می‌کند و محدوده‌های تنظیم مستقلی را برای خطاهای اضافه ولتاژ، جریان اضافه و جریان باقیمانده فراهم می‌کند تا از حفاظت کامل برای ماشین‌های حساس خودکار اطمینان حاصل شود.

یک رابط سه‌پنجره‌ای چه کاری می‌تواند برای کارایی تعمیر و نگهداری شما انجام دهد؟

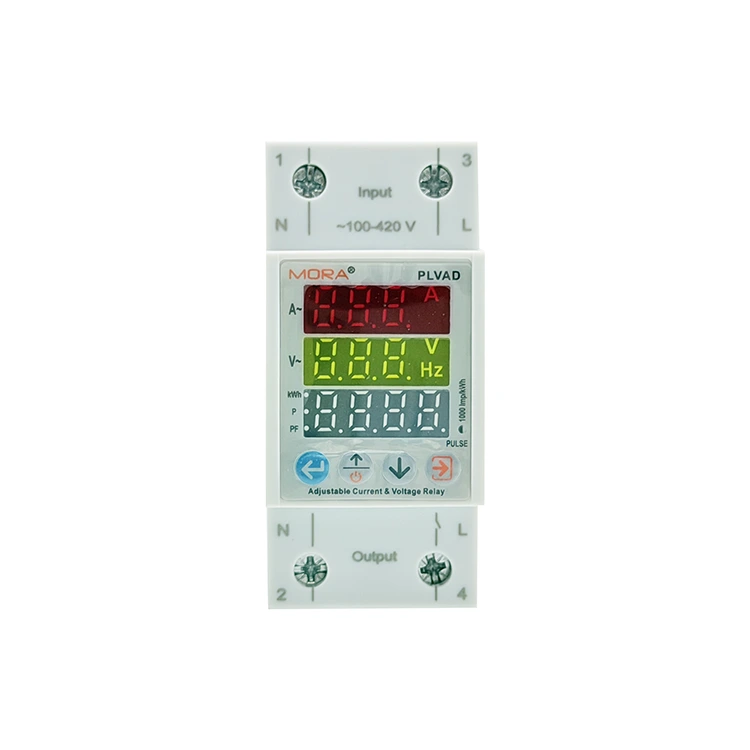

پنل‌های فرعی اتوماسیون مدرن برای ساده‌سازی تشخیص و جلوگیری از خرابی به داده‌های الکتریکی دقیق نیاز دارند. محافظ ولتاژ دیجیتال 2P نوع C با نمایشگر سه‌گانه از سه پنجره نمایشگر دیجیتالی مستقل و پشته‌ای استفاده می‌کند که ولتاژ خط (V)، جریان مدار فعال (A) و متریک‌های جریان باقی‌مانده/قدرت بلادرنگ را به‌طور همزمان نشان می‌دهد. این نمایش داده بی‌درنگ نیاز به چرخش دستی منوها با استفاده از دکمه‌های روی صفحه را از بین می‌برد و به تیم‌های تعمیر و نگهداری اجازه می‌دهد تا فوراً بارهای نامتعادل، جریان‌های هارمونیک یا عایق خراب را قبل از یک خطای بحرانی که باعث خاموش شدن برنامه‌ریزی نشده سیستم شود، شناسایی کنند.

پارامترهای عملکرد فنی

• محدوده ولتاژ عملیاتی: 140 ولت تا 300 ولت AC (50/60 هرتز)

• ظرفیت نظارت فعلی (Iₘₐₓ): 1A تا 63A قابل تنظیم (مرحله: 0.1A)

• طیف حساسیت نشتی: محدوده 10 میلی آمپر تا 99 میلی آمپر یا بای پس قابل تنظیم

• سرعت / دقت به‌روزرسانی داده: چرخه نمونه‌برداری ≤ 0.5 ثانیه / مترولوژی کلاس 1.0

• ظرفیت سیم کشی ترمینال: تا 25 میلی متر مربع جامد / 16 میلی متر مربع کابل رشته ای انعطاف پذیر را می پذیرد

• انطباق و گواهینامه ها: دارای گواهینامه CE، مطابق با RoHS، تولید شده بر اساس استانداردهای IEC 60947-2 ضمیمه B

ردیابی نشت زمین میکروثانیه

مانیتورینگ دقیق نشتی در سطح میلی‌متری: مجهز به هسته نظارت بر جریان باقیمانده حرفه‌ای، از ردیابی بی‌درنگ جریان خطای زمین در سطح میلی‌آمپر پشتیبانی می‌کند و سیگنال‌های نشتی کوچک ناشی از پیری سیم، نفوذ رطوبت و آسیب عایق را به‌طور دقیق ضبط می‌کند.

جلوگیری از آتش سوزی و شوک الکتریکی دوگانه: یک مانع ایمنی ثانویه برای مدار بر اساس حفاظت از اتصال کوتاه ایجاد می کند، به طور موثر از آتش سوزی الکتریکی و حوادث شوک الکتریکی ناشی از خرابی عایق جلوگیری می کند و برای تاسیسات سیم کشی قدیمی و سناریوهای صنعتی با سطح ایمنی بالا مناسب است.

سنسور جریان کم تلفات داخلی و محافظ جریان اضافه

طراحی یکپارچه صرفه جویی در فضا: ترانسفورماتور جریان با دقت بالا با مقاومت کم داخلی، از نظارت بر جریان با دقت بالا با برد کامل 0-63 آمپر پشتیبانی می کند. محافظ ولتاژ دیجیتال 2P نوع C با نمایشگر سه گانه، نیاز به سنسورهای سی تی خارجی و سیم کشی کمکی را از بین می برد و طرح داخلی جعبه توزیع را تا حد زیادی بهینه می کند و هزینه های مهندسی را کاهش می دهد.

شناسایی هوشمند جریان هجومی: کاربران می توانند آستانه سفر اضافه جریان و زمان تاخیر را سفارشی کنند. این سیستم می تواند به طور خودکار جریان هجومی آنی را در حین راه اندازی موتور شناسایی کرده و از آن جلوگیری کند، سفرهای مزاحم ایجاد نمی کند، و می تواند به سرعت منبع تغذیه را برای خطاهای اضافه بار پایدار واقعی قطع کند تا از تجهیزات مدار محافظت کند.

اتصال پایدار بلند مدت

• طراحی سیم کشی گاز تنگ: گیره های مسی با روکش نیکل و پیچ های کامپوزیت فولادی M5 حداکثر گشتاور سیم کشی 2.5 نیوتن متر را با نیروی گیره قوی پشتیبانی می کنند.

• Anti-Aging & Anti-Loose: دندانه های ضد لغزش عمیق روی دیواره داخلی ترمینال محکم به هسته سیم مسی وارد می شود که به طور موثر خطاهای تماس شل ناشی از خزش مس و چرخه حرارتی طولانی مدت را حل می کند و عملکرد پایدار با مقاومت کم را حفظ می کند.

سوالات متداول

س: چرا وقتی تجهیزات کم مصرف به طور معمول کار می کنند، نمایشگر فعلی 0.0A را نشان می دهد؟

پاسخ: ترانسفورماتور جریان داخلی این مدل برای مانیتورینگ بار پرقدرت صنعتی با حداقل آستانه تشخیص 0.5 آمپر کالیبره شده است. جریان در حال اجرا تجهیزات کم مصرف مانند چراغ های کوچک و الکترونیک آماده به کار کمتر از حد تشخیص است، بنابراین صفحه نمایش 0.0A را نشان می دهد. این محافظ ولتاژ دیجیتال 2P نوع C با نمایشگر سه گانه برای حفاظت صنعتی در برابر بار بالا قرار گرفته است، نه برای اندازه گیری جریان میکرو تجهیزات کم مصرف.

س: آیا می توان عملکرد حفاظت از نشت را برای تأسیسات قدیمی با نشت پایه بالا خاموش کرد؟

ج: بله. آستانه جریان باقیمانده را می توان آزادانه در 10 تا 99 میلی آمپر تنظیم کرد یا به صورت دستی از طریق منوی برنامه نویسی خاموش کرد تا از سفرهای مزاحم ناشی از نشت خط پایه ذاتی خطوط قدیمی جلوگیری شود. توصیه می شود پس از تأیید ایمنی سیم کشی در محل، توسط یک برقکار ماهر کار شود تا از رعایت مشخصات ایمنی زمین در محل اطمینان حاصل شود.

س: آیا پارامترهای ولتاژ و جریان سفارشی پس از قطع برق از بین خواهند رفت؟

پاسخ: بدون ضرر. تمام آستانه‌های حفاظتی تنظیم‌شده توسط کاربر و پارامترهای عملیاتی در تراشه غیرفرار EEPROM درون‌برد جامد شده‌اند، نیازی به پشتیبان‌گیری از باتری نیست. پارامترها به طور دائم ذخیره می شوند و می توانند به طور خودکار بارگیری شوند تا کار حفاظتی پس از بازیابی برق شبکه از سر گرفته شود.
