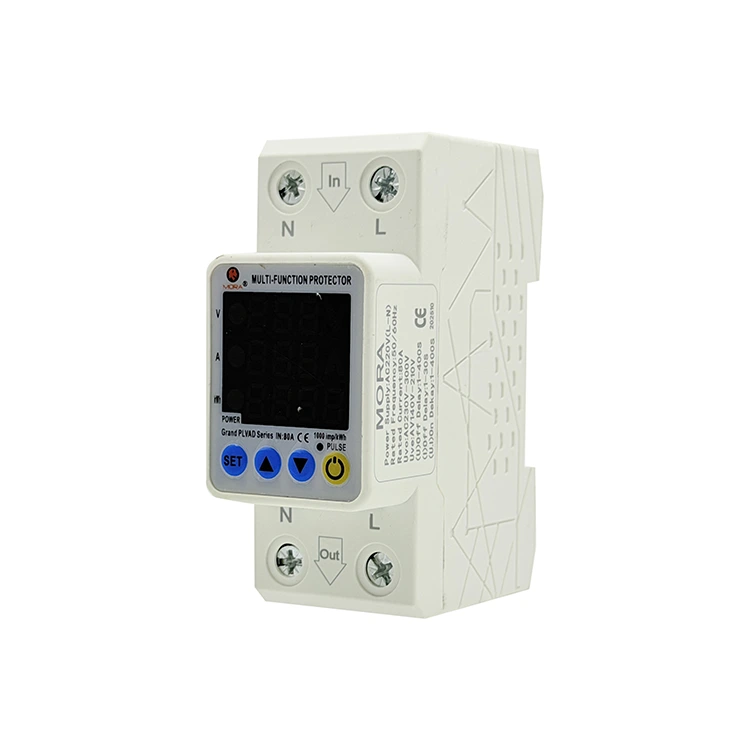

2P وصل مجدد خودکار محافظ ولتاژ نوع M نمایشگر سه گانه

تیم‌های تدارکاتی که تجهیزات سوئیچ برای زیرساخت‌های راه دور را تامین می‌کنند به ماژول‌های حفاظتی هوشمند نیاز دارند که می‌توانند به طور خودکار از خطاهای موقت برق بازیابی شوند تا زمان کارکرد سیستم را به حداکثر برسانند. صفحه نمایش سه گانه محافظ ولتاژ 2P وصل مجدد خودکار 2P که توسط Pugao (Mora) طراحی و ساخته شده است، به طور خاص برای این برنامه های کاربردی بدون مراقبت طراحی شده است. فراتر از رله‌های بازنشانی اولیه دستی، این دستگاه دارای یک الگوریتم بازگشایی خودکار هوشمند است که شرایط شبکه را پس از سفر کنترل می‌کند. هنگامی که ولتاژ برق در پارامترهای ایمن برای یک دوره شمارش معکوس تنظیم شده تثبیت می شود، مکانیسم موتور محرک داخلی به طور خودکار مدار را می بندد و برق را به آرایه های مخابراتی پایین دست، شبکه های امنیتی یا سیستم های نظارت آب و هوا باز می گرداند.

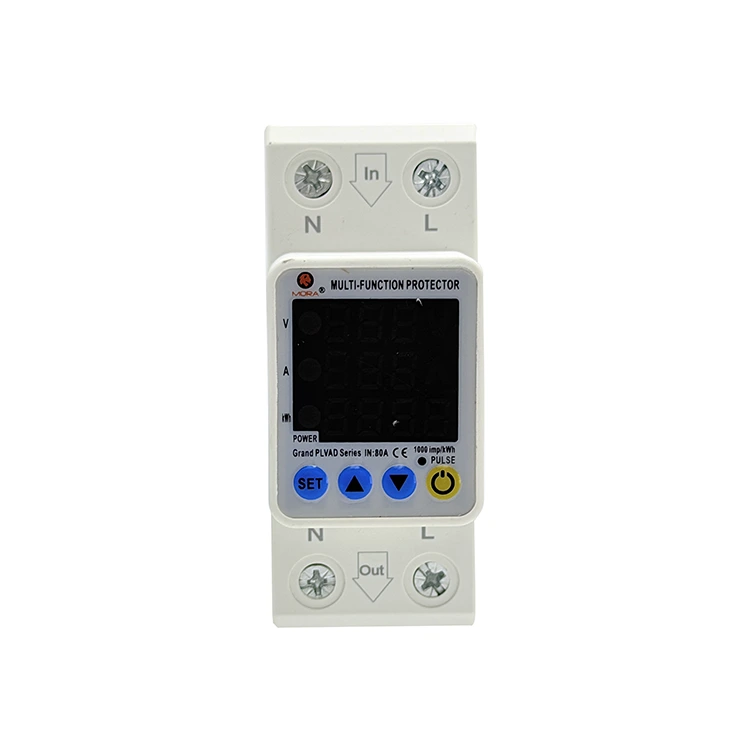

آرایه سه پنجره ای با ادغام شمارشگر خطا

صفحه نمایش همزمان داده چند بعدی: صفحه نمایش سه گانه محافظ ولتاژ 2P وصل مجدد خودکار نوع M به ترتیب ولتاژ بلادرنگ، جریان بلادرنگ و زمان خطای تجمعی را با طبقه بندی داده های واضح و درک کامل وضعیت عملکرد مدار در یک صفحه نمایش می دهد.

اخطار اولیه خطای قابل سنجش: شمارشگر خطا داخلی می تواند تعداد دفعات اضافه ولتاژ و جریان اضافه را در چرخه عملیات ثبت کند. پرسنل تعمیر و نگهداری می توانند در مورد پایداری شبکه در محل و وضعیت قدیمی تجهیزات پایین دستی از طریق داده های خطا قضاوت کنند و تعمیر و نگهداری پیش بینی شده را درک کنند.

مزایای محصول اصلی

Remote O&M Truck Rolls را حذف کنید

• حل نقاط درد تعمیر و نگهداری از راه دور: برای ایستگاه های پایه سلولی، ایستگاه های هواشناسی کوهستانی و ایستگاه های پمپ بدون مراقبت، نوسانات شبکه گذرا باعث خاموش شدن و خاموش شدن رله های حفاظتی سنتی می شود که نیاز به تنظیم مجدد دستی در محل با هزینه های زمان و نیروی کار بالا دارد.

• به حداکثر رساندن زمان کارکرد سیستم: نظارت کامل بر خطا، قضاوت پایداری و بازیابی مجدد مکانیکی را تحقق می بخشد. برای ناهنجاری‌های موقت شبکه، صفحه نمایش سه‌گانه محافظ ولتاژ 2P وصل مجدد خودکار ولتاژ نوع M به طور مستقل بازیابی توان را بدون دخالت انسان کامل می‌کند و هزینه‌های O&M را تا حد زیادی کاهش می‌دهد و نرخ عملکرد مداوم تجهیزات را بهبود می‌بخشد.

چرخه بسته شدن مجدد قابل تنظیم و قفل ایمنی هوشمند

• جلوگیری از آسیب ثانویه خطا: برای خطاهای اتصال کوتاه دائمی، بستن مجدد مکرر باعث آسیب حرارتی به خطوط و تجهیزات می شود. صفحه نمایش سه گانه محافظ ولتاژ 2P وصل مجدد خودکار نوع M از تنظیم سفارشی حداکثر تلاش برای باز کردن پشتیبانی می کند.

• قفل ایمنی خودکار: هنگامی که زمان های بسته شدن مجدد از پیش تعیین شده به پایان می رسد و خطا همچنان وجود دارد، سیستم مکانیسم محرک موتور را قفل می کند، هشدار خطا را راه اندازی می کند و مدار را ایزوله نگه می دارد تا از سوئیچینگ چرخه ای خطرناک جلوگیری شود.

پارامترهای عملکرد فنی

• گزینه‌های جریان عملیاتی رتبه‌بندی شده: رده‌بندی بار پیوسته 40A / 63A

• قابلیت تنظیم زمان بسته شدن مجدد: 1 ثانیه تا 900 ثانیه حداکثر محدوده

• حداکثر چرخه های بسته شدن مجدد مداوم: 1 تا 30 تلاش قابل تنظیم قبل از قفل

• دقت ردیابی ولتاژ / محدوده جریان: ± 1% واریانس / 0.5 آمپر تا 63 آمپر بازخوانی دینامیک

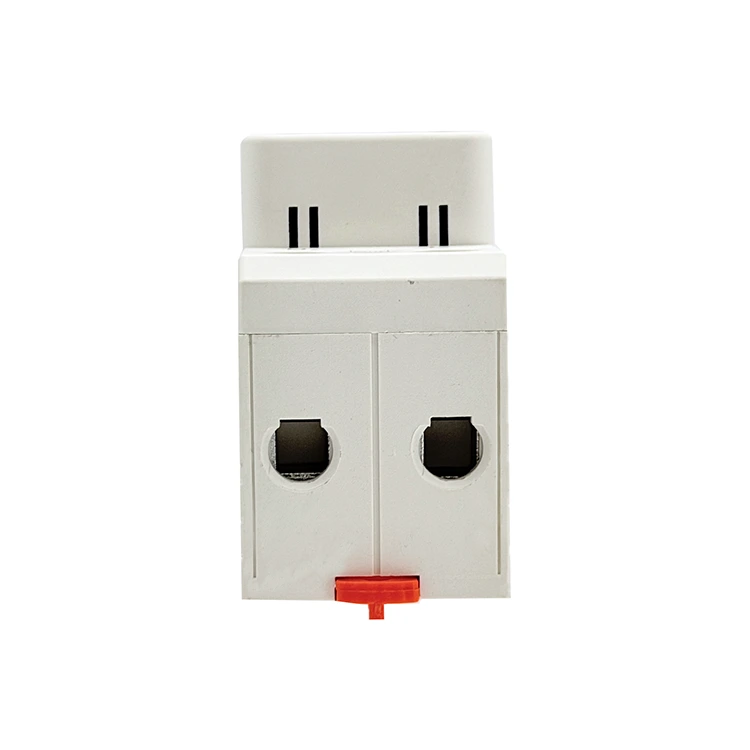

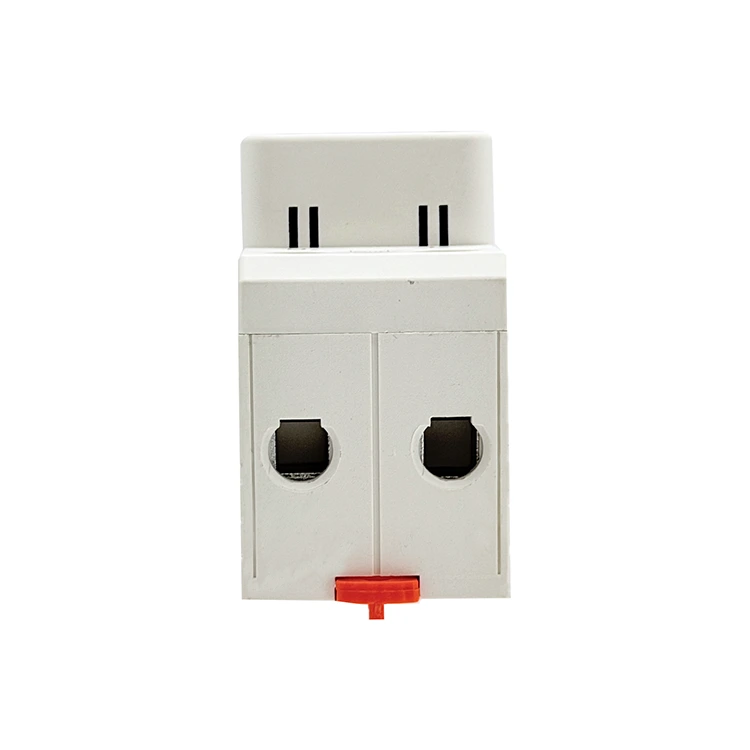

• ظرفیت مقطع پایانه: تا 25 میلی‌متر مربع جامد / 16 میلی‌متر مربع رشته‌ای با فرول (گیره M5)

• مقاومت دی الکتریک شاسی: مانع عایق حسابرسی شده 2.5 کیلوولت

• انطباق و گواهینامه ها: دارای گواهینامه CE، مطابق با RoHS، مطابق با استانداردهای ساختاری EN 60947-1

سوالات متداول

س: اگر شبکه به طور کامل به 0 ولت کاهش یابد، آیا موتور قدرت باقیمانده کافی برای محافظت از دنده پایین دست دارد؟

ج: بله. مجهز به یک بانک خازن ذخیره انرژی صنعتی با ظرفیت بالا، در صورت خاموشی ناگهانی شبکه، انرژی الکتریکی ذخیره شده می تواند مکانیسم موتور دنده را به حرکت درآورد و کنتاکت ها را مجبور به باز شدن و قفل شدن ایمن کند، و اطمینان حاصل شود که قبل از پایان قدرت کنترل، هیچ نشتی برق سمت بار وجود ندارد.

س: هنگام رسیدن به حداکثر حد بسته شدن مجدد تحت خطاهای مداوم شبکه چه اتفاقی می‌افتد؟

پاسخ: هنگام مواجهه با خطاهای مدار دائمی، پس از تکمیل تلاش‌های از پیش تعیین شده برای بستن مجدد بدون بازیابی شبکه، صفحه نمایش سه‌گانه محافظ ولتاژ 2P وصل مجدد خودکار ولتاژ نوع M به طور خودکار عملکرد محرک موتور را قفل می‌کند، تمام اقدامات باز کردن خودکار را غیرفعال می‌کند و مدار را باز نگه می‌دارد. از سوئیچینگ چرخه ای بی پایان به مدارهای معیوب جلوگیری می کند، از ساختارهای مکانیکی داخلی و خطوط پایین دست در برابر آسیب حرارتی محافظت می کند و برای بازیابی به عیب یابی دستی و تنظیم مجدد نیاز دارد.

س: چگونه کنترل کننده نوسانات گذرا را از اتصال کوتاه دائمی تشخیص می دهد؟

A: سیستم حسگر ولتاژ و نمونه گیری جریان مکانیزم تشخیص دوگانه را ادغام می کند. در حین تشخیص بسته شدن مجدد، اگر ولتاژ شبکه پایدار باشد اما یک افزایش ناگهانی جریان بزرگ ایجاد شود، MCU فوراً آن را به عنوان یک خطای اتصال کوتاه دائمی قضاوت می کند، بدون اجرای تأخیر بسته شدن مجدد، باعث خاموش شدن فوری می شود و ساختار کلید داخلی را از آسیب ضربه جریان بالا محافظت می کند.
