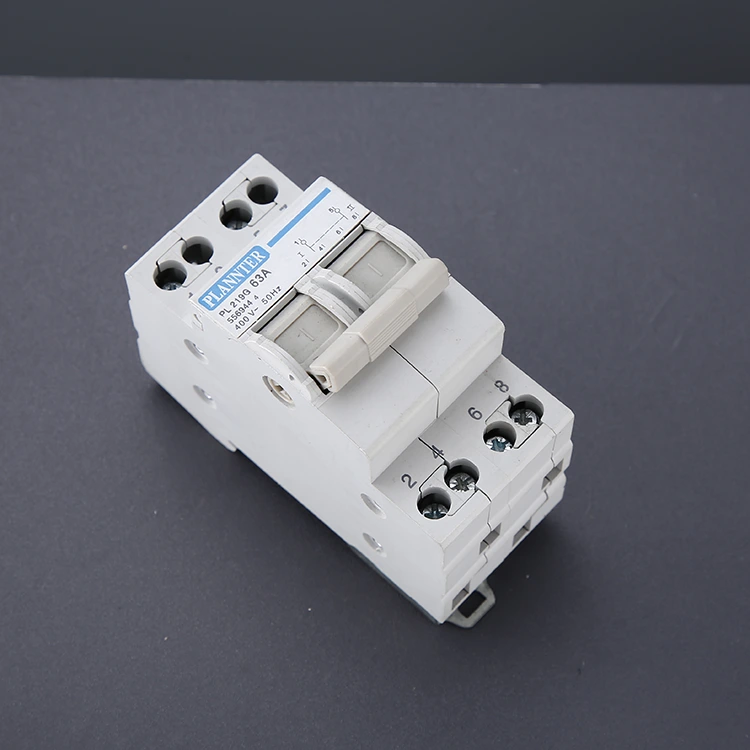

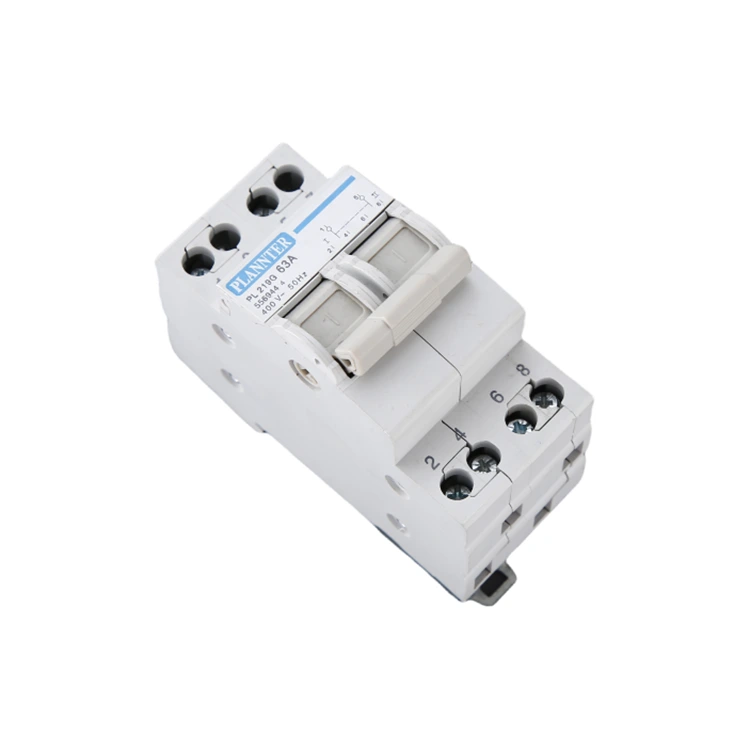

سوئیچ تغییر برق مدولار چیست؟

A سوئیچ تغییر برق مدولار(اغلب به عنوان سوئیچ انتقال دستی یا MTS نامیده می شود) یک وسیله ایمنی است که برای تغییر مدار بار بین دو منبع تغذیه استفاده می شود. چهار عملکرد کلیدی را انجام می دهد: اتصال، جداسازی، سوئیچینگ و جداسازی.

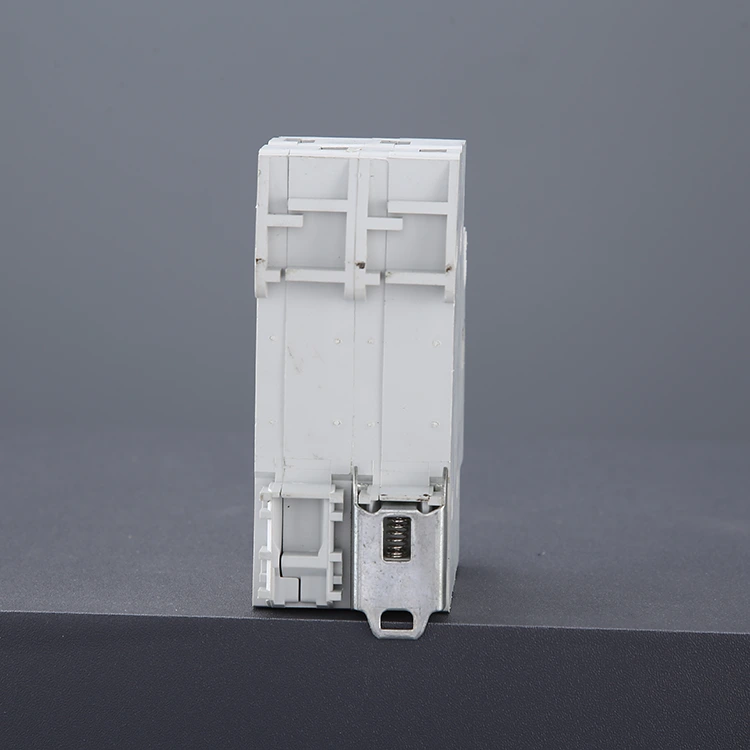

این سوئیچ برای سیستم های AC 50Hz/60Hz با ولتاژ نامی 230V~400V طراحی شده است، این سوئیچ برای ادغام آسان در جعبه های توزیع استاندارد بر روی ریل DIN نصب شده است. این تضمین می کند که وقتی منبع تغذیه مشترک از کار می افتد، سیستم می تواند به صورت دستی به یک ژنراتور پشتیبان یا منبع ثانویه سوئیچ شود و قابلیت اطمینان تجهیزات حساس حفظ شود.

سوئیچ تغییر برق مدولار برای مصارف صنعتی و مسکونی بسیار مناسب است، قابل استفاده برای AC 50HZ/60HZ، ولتاژ کاری نامی 230V~400V، جریان نامی 40/63A سیستم منبع تغذیه دو مداره. هنگامی که منبع تغذیه رایج از کار بیفتد، منبع تغذیه را می توان به صورت دستی به منبع تغذیه پشتیبان یا ژنراتور تغییر داد تا از قابلیت اطمینان و ایمنی منبع تغذیه اطمینان حاصل شود. به ویژه برای مکان هایی که قطع برق مجاز نیست، مانند آتش نشانی، بیمارستان ها، مراکز خرید، پروژه های نظامی، ساختمان های بلند، بانک ها، ایستگاه های تلویزیونی و غیره مناسب است.

دستورالعمل استفاده

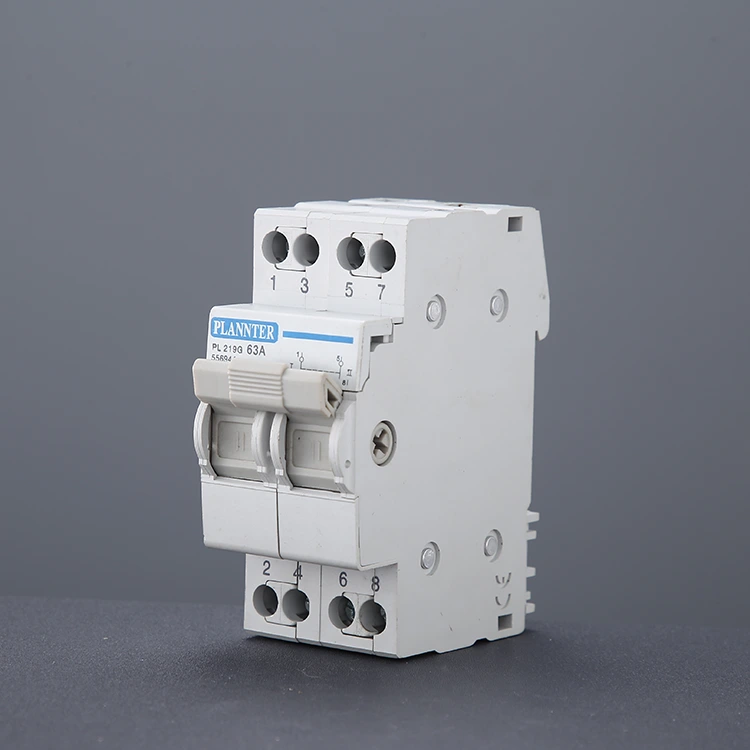

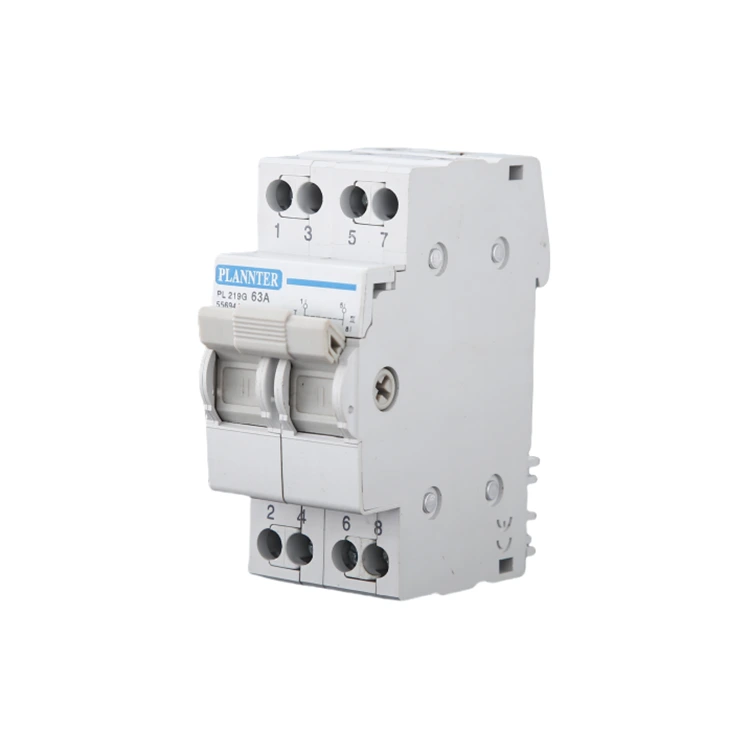

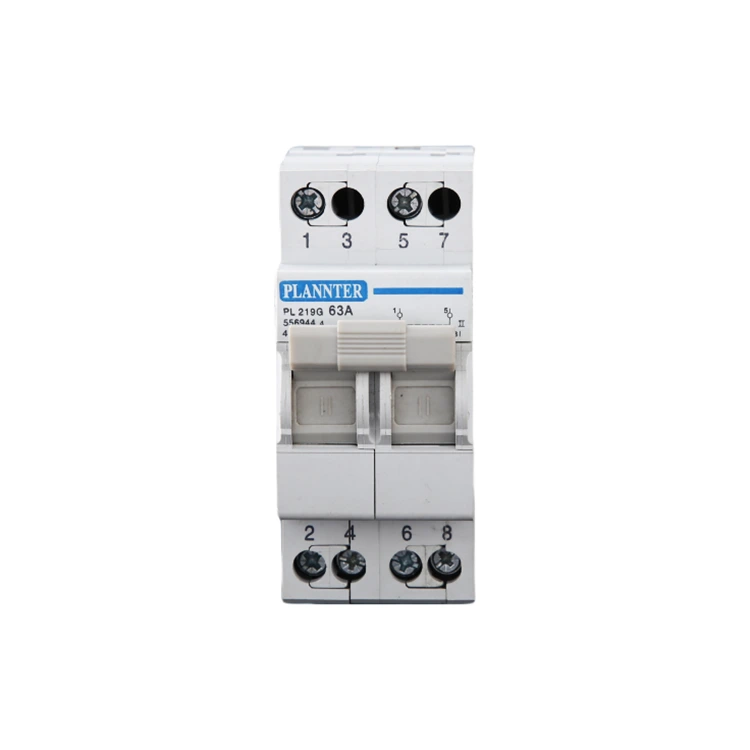

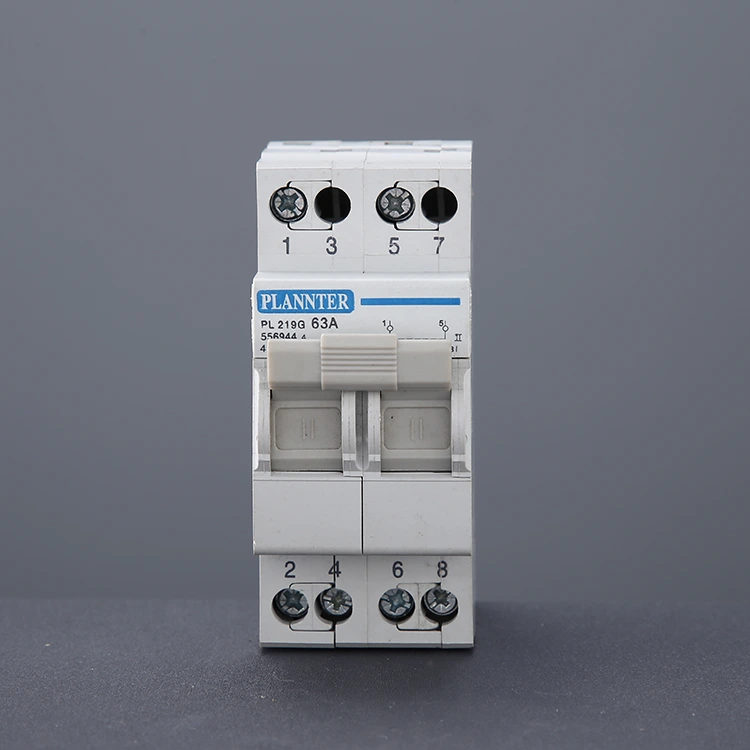

2P MTS: 1. هنگامی که دسته سوئیچ تغییر برق مدولار در موقعیت I قرار می گیرد: 1 و 2 متصل هستند، 5 و 6 وصل می شوند. 2. هنگامی که دسته به موقعیت II ضربه می زند: 1 و 4 متصل هستند، 5 و 8 وصل می شوند. 3. هنگامی که دسته به موقعیت وسط برخورد می کند: هر دو گروه جدا می شوند. 4P MTS: 1.

4P MTS: 1. هنگامی که دسته سوئیچ تغییر برق مدولار به موقعیت I رسید: 1 و 2 متصل هستند، 5 و 6 وصل می شوند، 9 و 10 وصل می شوند، 13 و 14 وصل می شوند. 2. هنگامی که دسته به موقعیت II برخورد می کند: 1 و 4 متصل هستند، 5 و 8 وصل می شوند، 9 و 12 وصل می شوند، 13 و 16 وصل می شوند. 3. هنگامی که دسته به موقعیت میانی برخورد می کند: دو مجموعه قطع.

موقعیت خطوط ورودی و خروجی را می توان با توجه به نیازهای واقعی تنظیم کرد. توجه: ورودی بالا و خروجی پایین ممکن است تنظیم نشوند و ورودی پایین و خروجی بالایی باید در هنگام استفاده برای سوئیچینگ برق دوگانه استفاده شود.

چگونه سوئیچ تغییر برق مدولار Pugao (Plannter Electric) بخریم؟

خواه شما یک کارخانه کامل برق، پیمانکار مهندسی، یکپارچه ساز سیستم یا توزیع کننده خارج از کشور باشید، می توانید به روش های زیر با ما همکاری کنید:

ارسال درخواست: مدل مورد نیاز (مانند PL 219G)، مقدار و الزامات ویژه را ارائه دهید.

دریافت پیشنهاد: تیم فروش ما در عرض 4 ساعت نقل قول دقیق، کتابچه راهنمای محصول و اسناد گواهی را ارائه می دهد.

تأیید سفارش: قرارداد را امضا کنید و 30٪ پیش پرداخت را بپردازید (پشتیبانی از T/T، L/C، Western Union).

ترتیب تولید: 10 تا 15 روز کاری برای سفارشات منظم.

بازرسی کیفیت و حمل و نقل: 100٪ بازرسی کامل، ارائه گزارش آزمایش، ترتیب حمل و نقل دریایی یا هوایی.

پشتیبانی پس از فروش: ارائه راهنمایی نصب، آموزش فنی و خدمات نگهداری طولانی مدت.
