مدار شکن مینیاتوری کوه DIN Rail

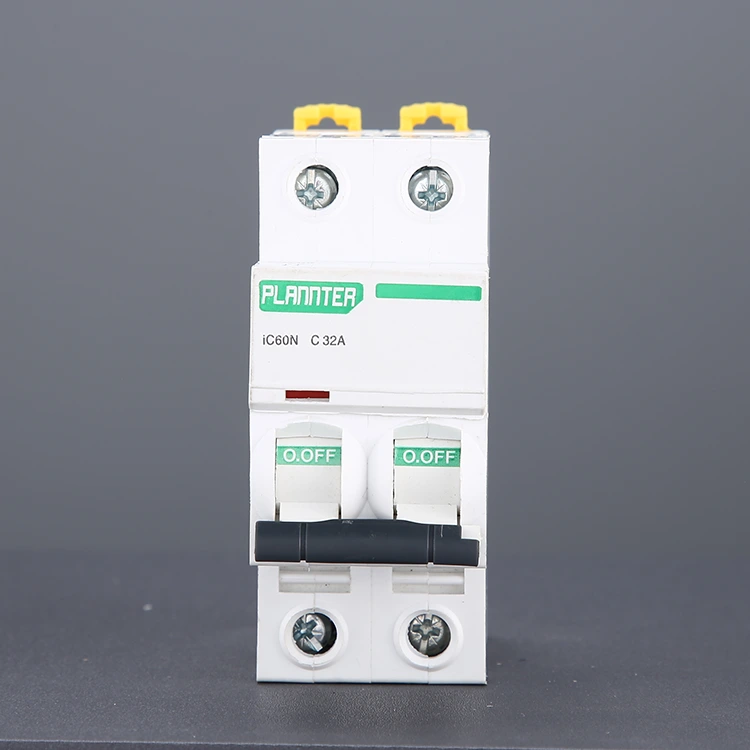

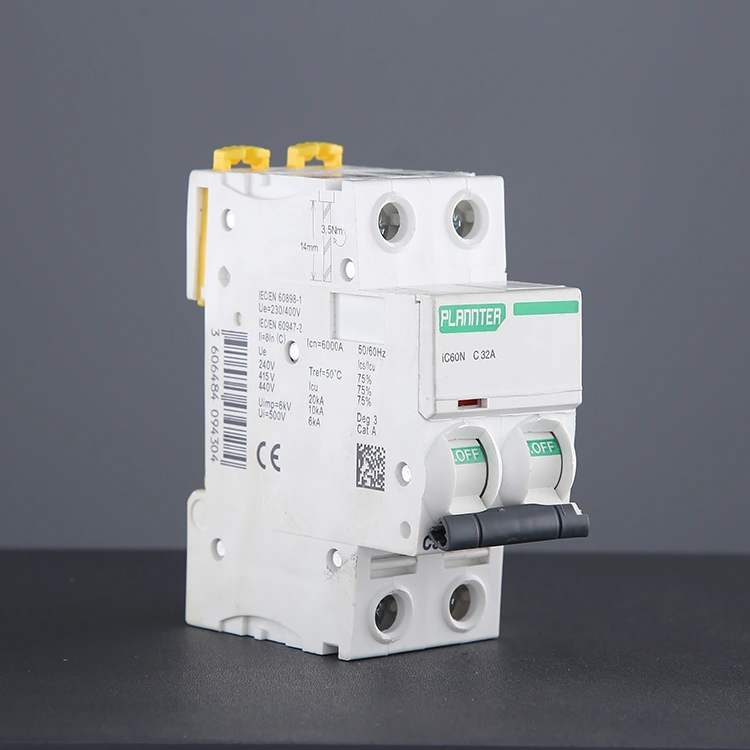

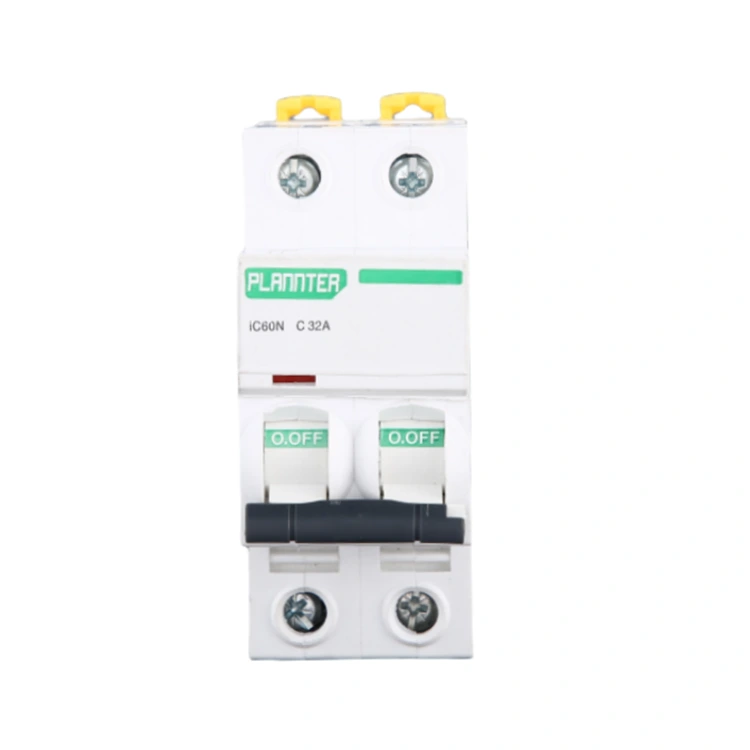

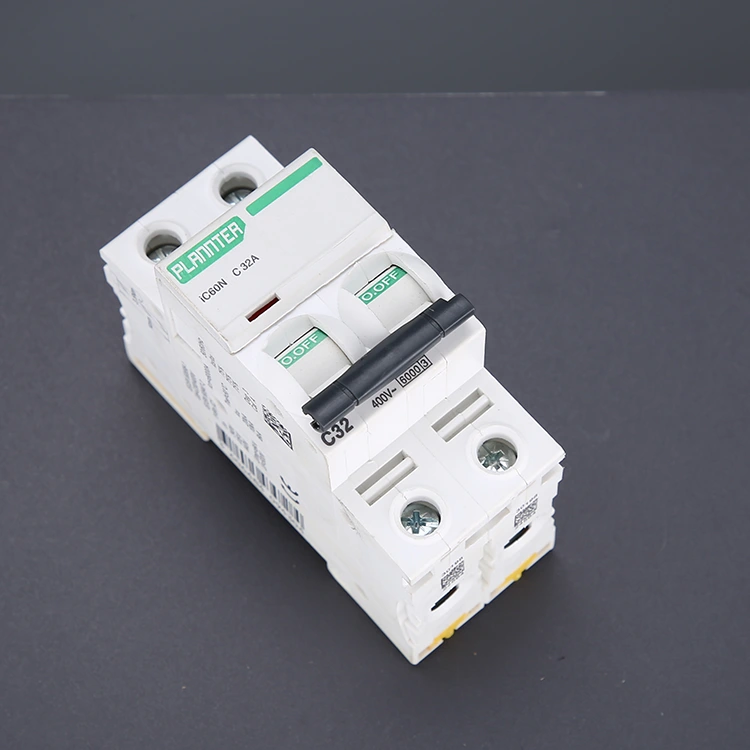

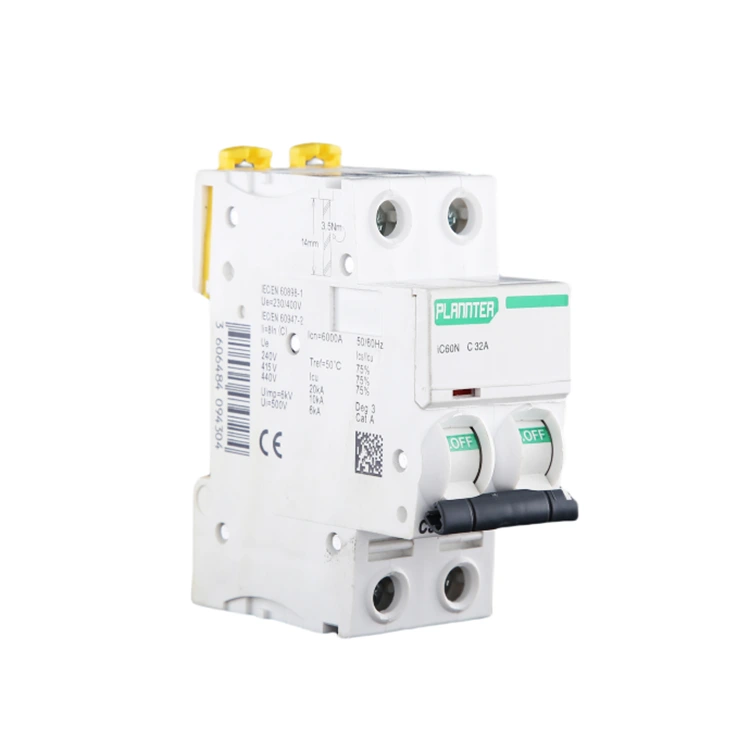

بر خلاف مدار شکن تک قطبی (1P) که فقط سیم آتش را قطع می کند، مدار شکن مینیاتوری 2 قطبی DIN Rail Mount به طور همزمان سیم آتش و سیم صفر را هنگام خاموش شدن قطع می کند و از خطر برق گرفتگی به دلیل برق گرفتگی سیم صفر جلوگیری می کند که ضریب ایمنی بالاتری است. بنابراین، به ویژه برای کاربردهایی که نیاز به حفاظت کامل در برابر قطع برق دارند، مانند کولرهای خانگی، آبگرمکن، کلیدهای اصلی توزیع، تجهیزات برق کوچک و غیره مناسب است.

چرا طراحی ریل DIN استاندارد صنعتی است؟

1. مدولار بودن و انعطاف پذیری

درست مانند ساختمان با بلوک، می توانید چندین قطع کننده مدار، دستگاه های جریان باقیمانده، کنتاکتورها یا رله ها را در کنار هم روی ریل نصب کنید.

اگر مداری به یک انشعاب اضافی نیاز دارد، شما به سادگی نیاز دارید که یک قطع کننده جدید را در فضای موجود روی ریل قرار دهید – بدون اینکه نیازی به تعویض کل تابلوی توزیع باشد.

2. راندمان نصب استثنایی

برای برقکارها، نصب قطع کننده مدار مینیاتوری روی ریل DIN تنها چند ثانیه طول می کشد. در مقایسه با روش های سنتی ثابت پیچ، زمان نصب بیش از 80٪ کاهش می یابد.

3. استانداردسازی و قابلیت تعویض

قطع کننده های مدار PUGAO با رعایت استاندارد IEC 60898 از نظر ابعاد کاملاً با برندهایی مانند ABB، اشنایدر الکتریک و زیمنس سازگاری دارند. اگر نیاز به تعویض تجهیزات موجود دارید، محصولات ما به عنوان جایگزین مستقیم عمل می کنند.

4. اتلاف گرما و نگهداری

نصب ریل قطع کننده های مدار را به حالت تعلیق در می آورد و یک شکاف گردش هوا در پشت آنها ایجاد می کند که اتلاف موثر گرما را تسهیل می کند.

برای تعمیر و نگهداری، شما به سادگی نیاز دارید که دستگاه خاص را از ریل خارج کنید و نیازی به جدا کردن کل محفظه کابینت را از بین ببرید.

نصب ریل DIN در مقابل نصب ثابت: تفاوت چیست؟

سناریوهای انتخاب پایه ریلی: نصب ریلی برای بیش از 90 درصد از کاربردهای قطع کننده مدار، انتخاب ارجح است.

● جعبه ها یا کابینت های توزیع استاندارد

● موقعیت هایی که نیاز به نصب دسته ای دارند (پروژه های مهندسی)

● مواردی که ممکن است در آینده به نگهداری یا گسترش نیاز باشد

● سیستم های توزیع برق مسکونی، تجاری و صنعتی

تابع

حفاظت اضافه بار: هنگامی که جریان بار برای مدت طولانی از مقدار نامی تجاوز می کند، بی متال داخل MCB در اثر حرارت خم می شود و مکانیزم مکانیکی را فعال می کند و مدار را قطع می کند و از گرم شدن بیش از حد خط و ایجاد آتش سوزی جلوگیری می کند.

حفاظت در برابر اتصال کوتاه: هنگامی که یک اتصال کوتاه در خط رخ می دهد و جریان فوراً افزایش می یابد، ضربه گیر الکترومغناطیسی به سرعت یک نیروی مغناطیسی قوی ایجاد می کند و مکانیسم اتصال را فشار می دهد تا کنتاکت ها را قطع کند و متوجه قطع شدن میلی ثانیه می شود.

انزوای کامل: در حین تعمیر و نگهداری یا تعمیرات اساسی، عملکرد دستی قطع کننده مدار می تواند به طور همزمان خط آتش و خط صفر را قطع کند و از برق نداشتن تجهیزات اطمینان حاصل کند و ایمنی اپراتورها را حفظ کند.

نظارت دوگانه: این مدار شکن مینیاتوری پایه ریلی DIN می تواند وضعیت فعلی خط آتش و خط صفر را در زمان واقعی نظارت کند و بلافاصله پس از مشاهده هر گونه ناهنجاری در هر دو خط، اقدامات حفاظتی را انجام دهد.

چگونه می توان مدارشکن DIN ریلی را به درستی نصب کرد؟

همراه با تحویل محصول شما، PUGAO راهنمای نصب و نگهداری جامع را ارائه می دهد. اگر با مشکلی مواجه شدید، لطفا با تیم پشتیبانی فنی پس از فروش ما تماس بگیرید. از آنجایی که طراحی ریل DIN فرآیند نصب را ساده می کند، ما همچنین می توانیم توصیه هایی را بر اساس شیوه های نصب استاندارد ارائه دهیم.

مرحله 1: منبع تغذیه را قطع کنید

قبل از انجام هر گونه عملیات، قطع منبع تغذیه اصلی جعبه توزیع ضروری است. از یک مولتی متر یا تستر ولتاژ برای بررسی پایانه های ورودی استفاده کنید. کار را تنها پس از تأیید عدم وجود ولتاژ ادامه دهید. توصیه می کنیم از دستکش عایق و عینک ایمنی استفاده کنید.

مرحله 2: محیط نصب را بررسی کنید

بررسی کنید که یک ریل استاندارد DIN 35 میلی متری در جعبه توزیع نصب شده باشد. اطمینان حاصل کنید که فضای خالی کافی برای تسهیل اتلاف گرما و نگهداری در آینده وجود دارد و اطمینان حاصل کنید که ریل به طور ایمن بدون هیچ گونه شلی بسته شده است.

مرحله 3: قطع کننده مدار را روی ریل نصب کنید

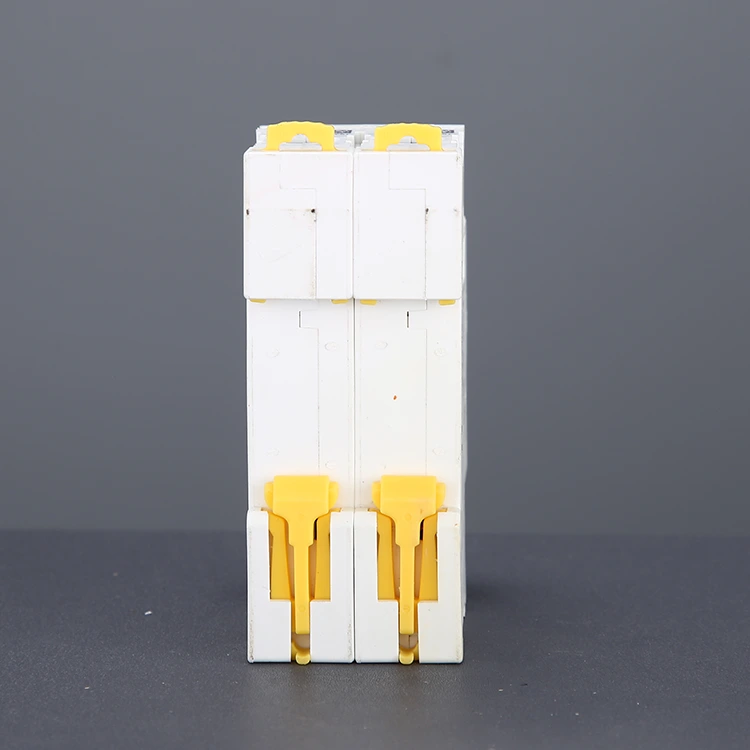

گیره بالایی قطع کننده مدار را با ریل DIN تراز کنید، سپس به سمت پایین فشار دهید تا گیره پایینی به طور خودکار در جای خود قفل شود. دستگاه باید به طور ایمن ثابت و عاری از هرگونه لرزش باشد.

طراحی مدولار امکان نصب در کنار هم چندین قطع کننده مدار را فراهم می کند.

مرحله 4: خطوط برق و بار را وصل کنید

پیکربندی استاندارد سیم کشی شامل اتصال ورودی برق به پایانه های بالایی و خروجی بار به پایانه های پایینی است. از سیم هایی استفاده کنید که دارای درجه جریان مشخص شده باشند (به عنوان مثال، برای یک قطع کننده 32 آمپر، سطح مقطع سیم ≥4 میلی متر مربع توصیه می شود). پیچ های ترمینال را محکم ببندید تا از شل شدن اتصالات یا گرم شدن بیش از حد جلوگیری شود.

مرحله 5: وضعیت سیم کشی و نصب را بررسی کنید

اطمینان حاصل کنید که تمام اتصالات سیم کشی ایمن هستند و هیچ سیم خالی در معرض دید قرار نمی گیرد. قطبیت و توالی فاز را بررسی کنید - این به ویژه برای سیستم های سه فاز بسیار مهم است. اطمینان حاصل کنید که کلید قطع کننده مدار در موقعیت "خاموش" (قطع شده) است.

مرحله 6: تست پاور

پس از بازیابی منبع تغذیه اصلی، کلید مدار را در وضعیت "روشن" قرار دهید تا عملکرد صحیح را آزمایش کنید. هر گونه صداهای غیرعادی، علائم گرمای بیش از حد، یا ترک غیر منتظره را بررسی کنید.

سوالات متداول

1. آیا شما یک شرکت تجاری یا تولید کننده هستید؟

ما یک کارخانه حرفه ای با 10 سال تجربه در مدار شکن مینیاتوری DIN Rail Mount هستیم.

2. آیا خدمات سفارشی را می پذیرید؟

ما خدمات OEM/ODM را ارائه می دهیم، می توانیم آرم برند شما را روی محصولات چاپ کنیم. تیم فنی و نقل قول حرفه ای می تواند راه حل های رضایت بخشی را با توجه به نقشه ها و پارامترهای مورد نیاز شما ارائه دهد.
