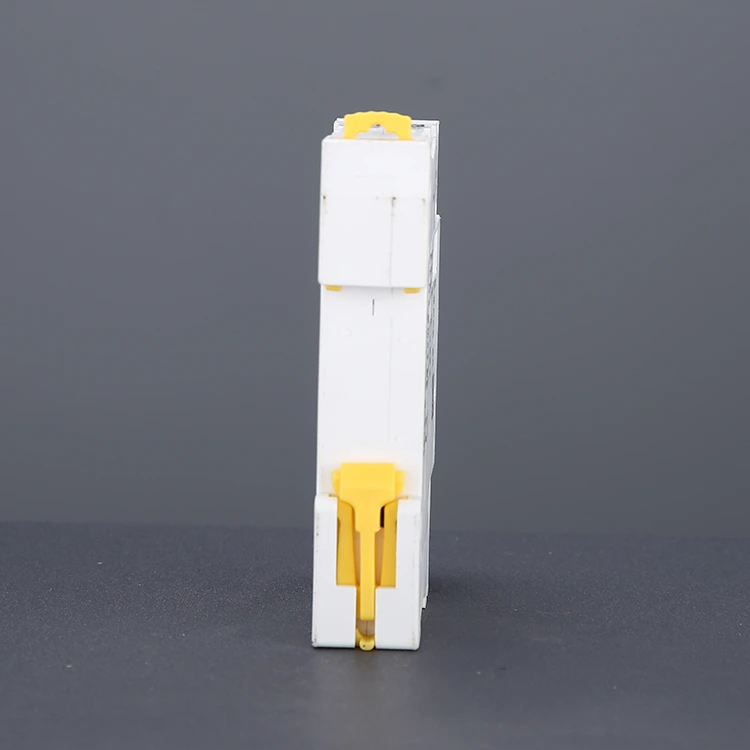

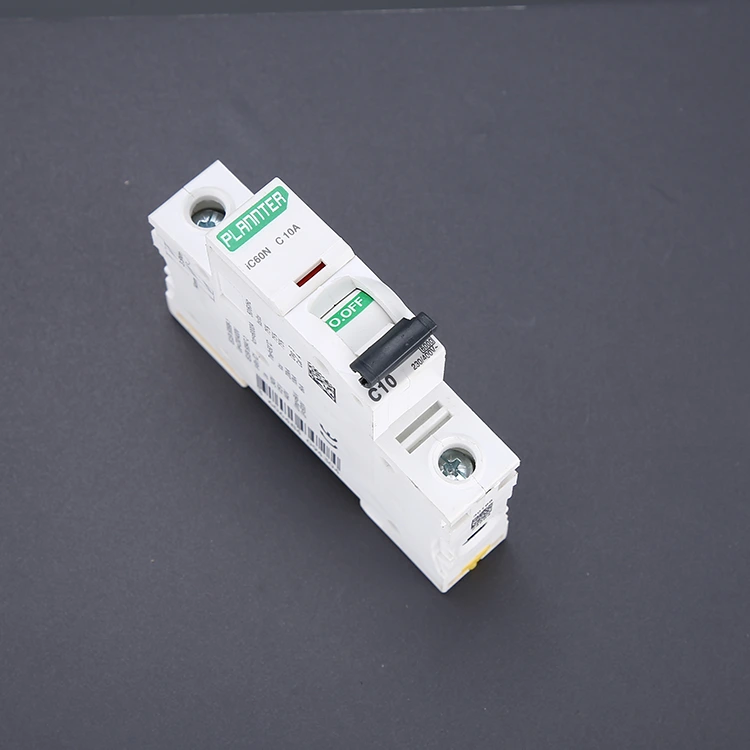

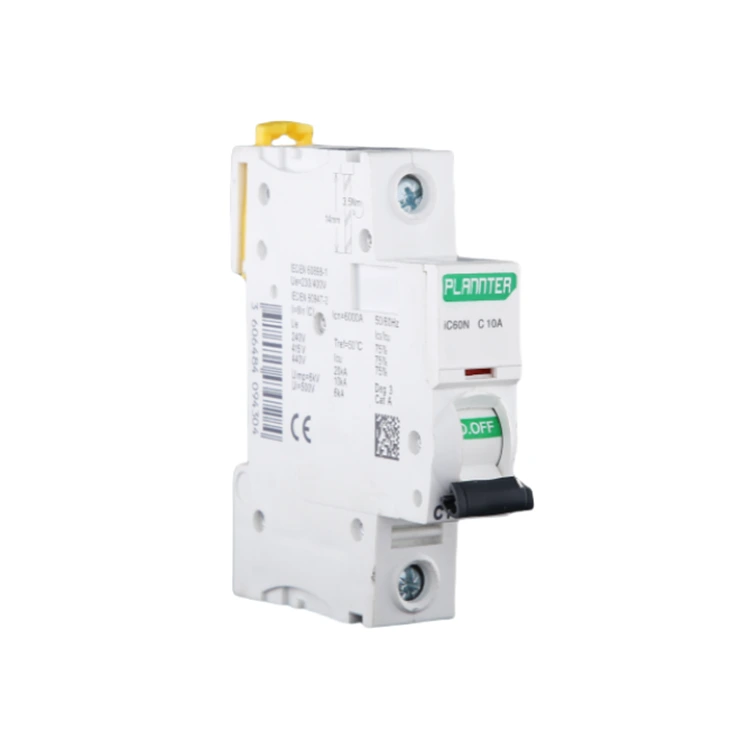

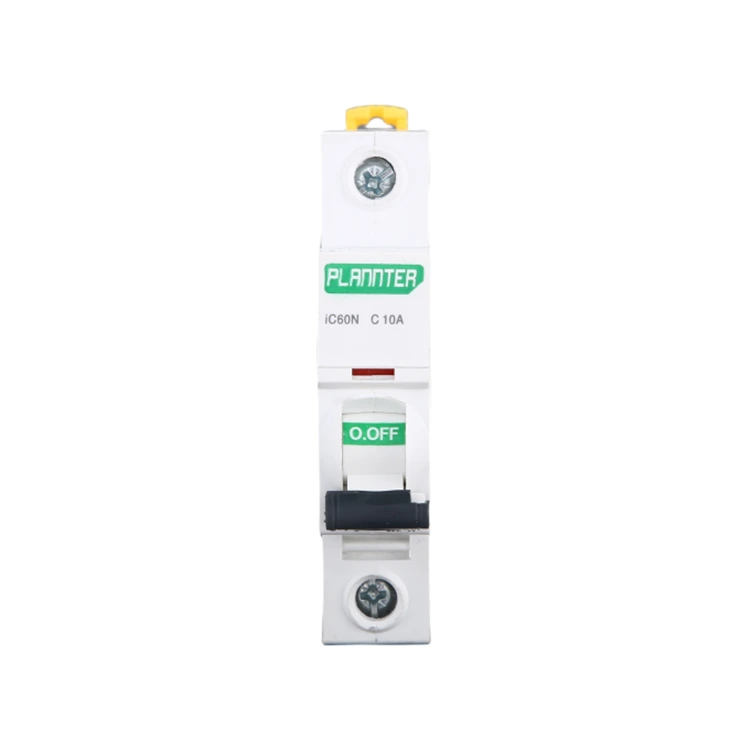

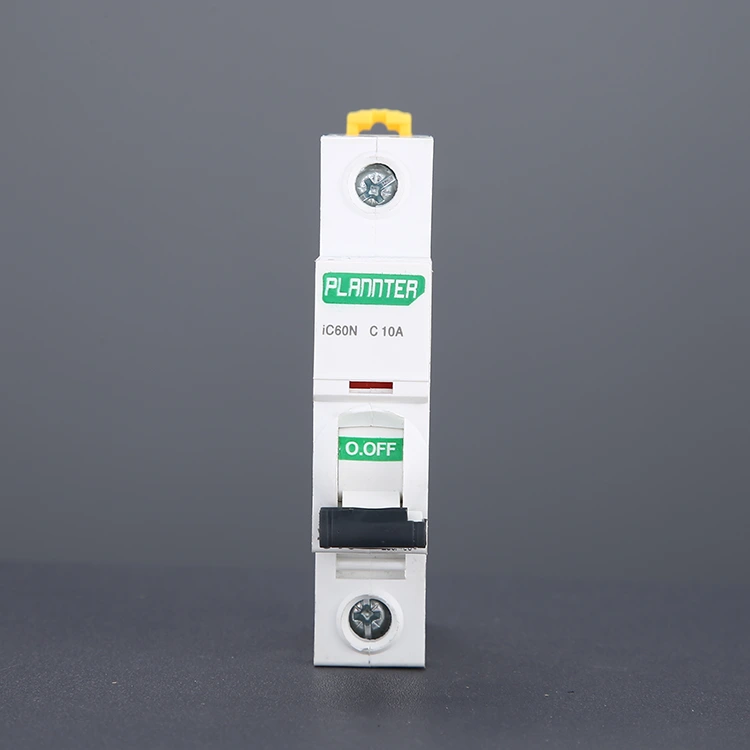

مدار شکن مینیاتوری جریان بالا AC

متداول ترین نوع قطع کننده مدار خانگی، مدار شکن تک قطبی مینیاتوری جریان متناوب AC است که از یک سیم آتش و یک سیم تک صفر تشکیل شده است و برای نظارت و کنترل جریان درون یک سیم بر روی تابلو برق خانه نصب می شود. این سیم تک سیم را از اضافه بار و اتصال کوتاه محافظت می کند. در صورت اضافه بار یا اتصال کوتاه، کلید قطع می شود و به طور خودکار منبع تغذیه را قطع می کند. می تواند تجهیزات الکتریکی را از آتش سوزی الکتریکی محافظت کند.

فناوری ما

رسیدگی به جریان های بالا، ساختار مکانیکی و مواد یک محصول را به شدت متحمل می شود. PUGAO با تکیه بر بیش از یک دهه تخصص در تولید، بهینه‌سازی‌ها و ارتقاهای فنی را اجرا کرده است تا اطمینان حاصل شود که مدار شکن‌های مدار مینیاتوری جریان بالا AC ما کاملاً برای برآورده کردن نیازهای برنامه‌های کاربردی دنیای واقعی طراحی شده‌اند.

1. اجزای داخلی تمام مسی ضخیم شده

هرچه جریان بیشتر باشد، گرمای تولید شده توسط مقاومت داخلی بیشتر است. همه پل‌ها و سیم‌پیچ‌های رسانای داخلی ما از مس الکترولیتی با خلوص بالا ساخته شده‌اند که ضخامت آن‌ها 30 درصد نسبت به مدل‌های استاندارد افزایش یافته است و در نتیجه افزایش دما را در محدوده ایمن نگه می‌دارد.

2. ظرفیت شکست بالا به عنوان استاندارد

مدارهای جریان بالا معمولاً در قسمت جلویی یک سیستم الکتریکی قرار دارند. در صورت اتصال کوتاه، جریان خطای احتمالی می تواند بسیار زیاد باشد. سری جریان بالا PUGAO با ظرفیت شکست 10 کیلو آمپر استاندارد عرضه می شود، که تضمین می کند که محفظه دست نخورده باقی می ماند - بدون پارگی - در طول حوادث خطای شدید، در نتیجه از پانل توزیع محافظت می شود.

3. مخاطبین آلیاژ نقره ای بزرگ

برای جلوگیری از جوشکاری تماسی تحت بارهای سنگین، از کنتاکت های آلیاژی مبتنی بر نقره با سطح قابل توجهی بزرگتر استفاده می کنیم. این ماده نه تنها دارای رسانایی الکتریکی عالی است، بلکه مقاومت تماسی را به طور مداوم پایین نگه می‌دارد، حتی در حین عملیات سوئیچینگ مکرر که شامل جریان‌های بالا است.

سناریوهای کاربردی اصلی

برای هر برنامه‌ای که به ظرفیت توان بالا نیاز دارد - به ویژه در مواردی که به حداقل رساندن ردپای در کابینت‌های توزیع یک اولویت است - ما به شدت توصیه می‌کنیم مدار شکن‌های مینیاتوری جریان AC خود را انتخاب کنید. این به ویژه در مورد سناریوهای زیر صدق می کند:

حفاظت از خط ورودی اصلی: کلید برق اصلی برای ویلاهای بزرگ، مغازه های خرده فروشی و رستوران ها. از آنجایی که جریان ترکیبی همه لوازم خانگی ممکن است از 63 آمپر تجاوز کند، یک قطع کننده اصلی 80 یا 100 آمپر مورد نیاز است.

تجهیزات برق صنعتی: موتورهای پرقدرت، کمپرسورهای هوا و ماشین‌های قالب‌گیری تزریقی. این دستگاه‌ها دارای جریان‌های هجومی بالا در هنگام راه‌اندازی و جریان‌های عملیاتی بالا در حین کار هستند، که معمولاً نیاز به قطع‌کننده مدار جریان بالا با منحنی قطع شدن نوع D دارند.

ایستگاه های شارژ خودروهای انرژی نو: شمع های شارژ DC و AC با قدرت بالا، که در آن جریان خروجی اغلب بین 80 و 125 آمپر متغیر است.

مراکز داده: حفاظت برای واحدهای توزیع ردیف کابینت سرور (RDU) که ​​به قابلیت نصب با چگالی بالا همراه با ظرفیت مدیریت جریان های بالا نیاز دارند.

PV و سیستم های ذخیره انرژی: حفاظت از جعبه ترکیب کننده در مرحله خروجی اینورترهای قدرت.

تفاوت بین مدار شکن AC 2 قطبی و مدار شکن 1 قطبی

سوالات متداول

1. آیا خدمات سفارشی را می پذیرید؟

ما خدمات OEM/ODM را ارائه می دهیم و می توانیم لوگوی برند شما را بر روی مدار شکن مینیاتوری جریان بالا AC چاپ کنیم. ما همچنین می توانیم راه حل های رضایت بخشی را با توجه به نقشه ها و پارامترهای مورد نیاز شما ارائه دهیم.

2. شرایط پرداخت شما چیست؟

30٪ پیش پرداخت با انتقال سیمی، 70٪ قبل از حمل و نقل پرداخت می شود. وسترن یونیون و اعتبار اسنادی نیز قابل قبول است.

3. چرا به نظر می رسد که عرض یک قطع کننده مدار جریان بالا با یک کلید استاندارد برابر است؟

این دقیقاً همان جایی است که نبوغ آن نهفته است. عرض ماژولار استاندارد 18 میلی متری را حفظ می کند و به آن اجازه می دهد به طور یکپارچه روی ریل استاندارد DIN نصب شود. با این حال، فضای داخلی آن دارای مواد عایق با مشخصات بالاتر و طراحی کانال اتلاف حرارت تخصصی برای مدیریت موثر گرمای تولید شده توسط بارهای توان بالا است.

4. آیا هنگام نصب قطع کننده مدار جریان بالا الزامات خاصی وجود دارد؟

گشتاور عامل کلیدی است. برای جریان های حدود 100 آمپر، حتی پیچ های ترمینال کمی شل می توانند گرمای کافی برای ذوب محفظه پلاستیکی در مدت زمان بسیار کوتاه تولید کنند. PUGAO استفاده از آچار گشتاور حرفه ای و بررسی دوره ای محکم بودن اتصالات سیم کشی را توصیه می کند.
