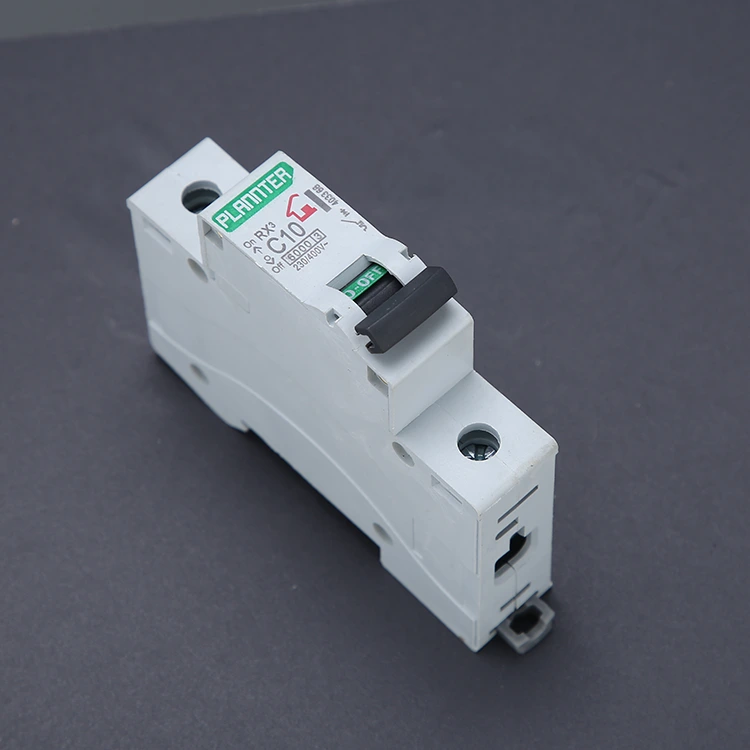

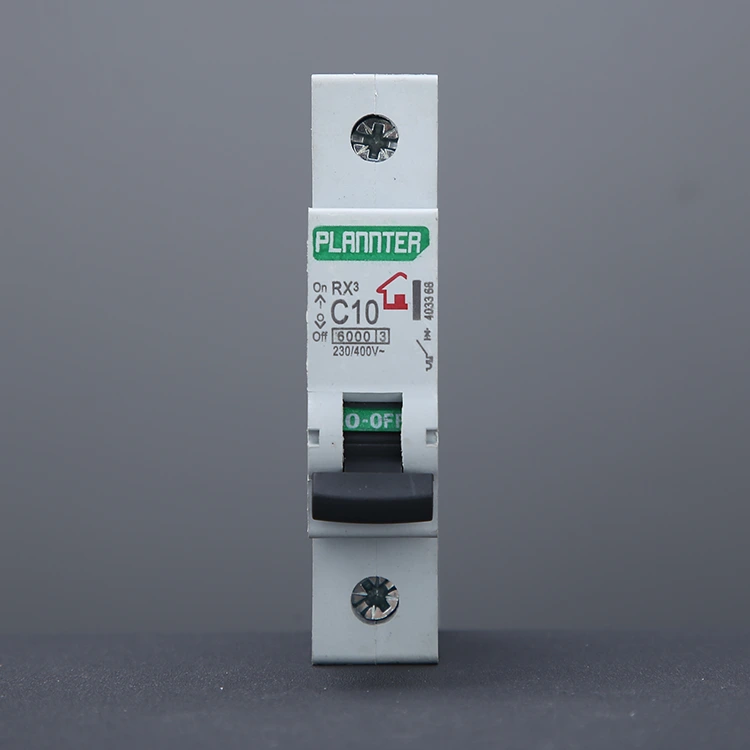

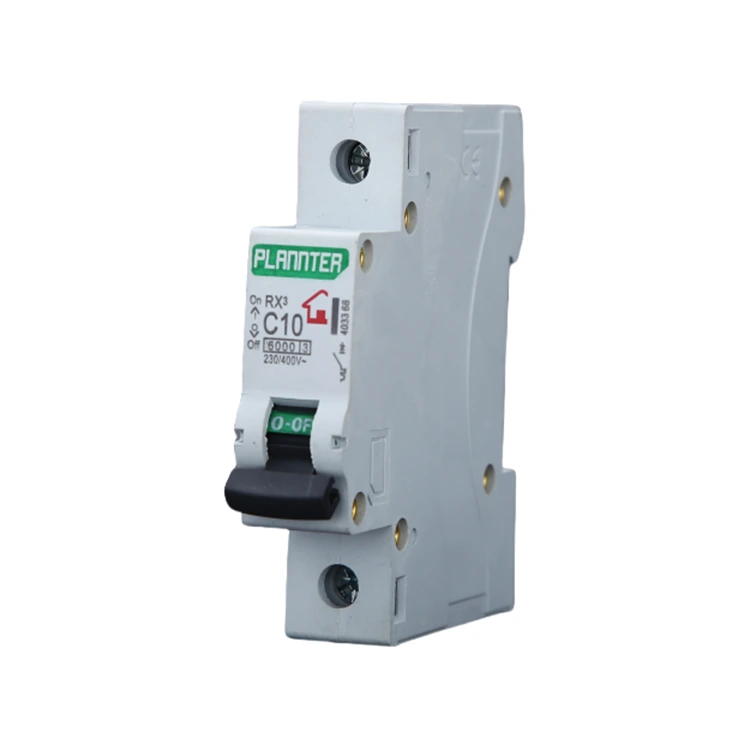

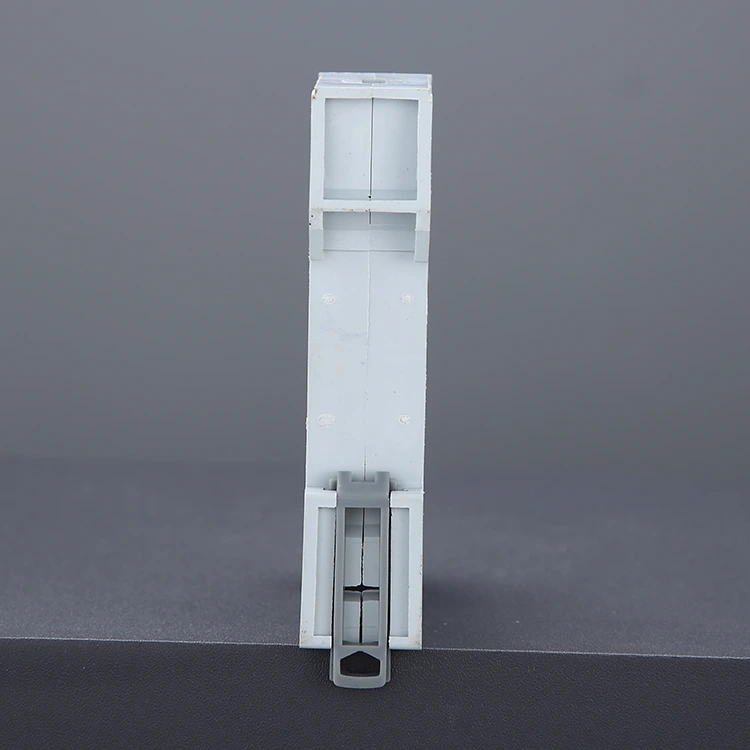

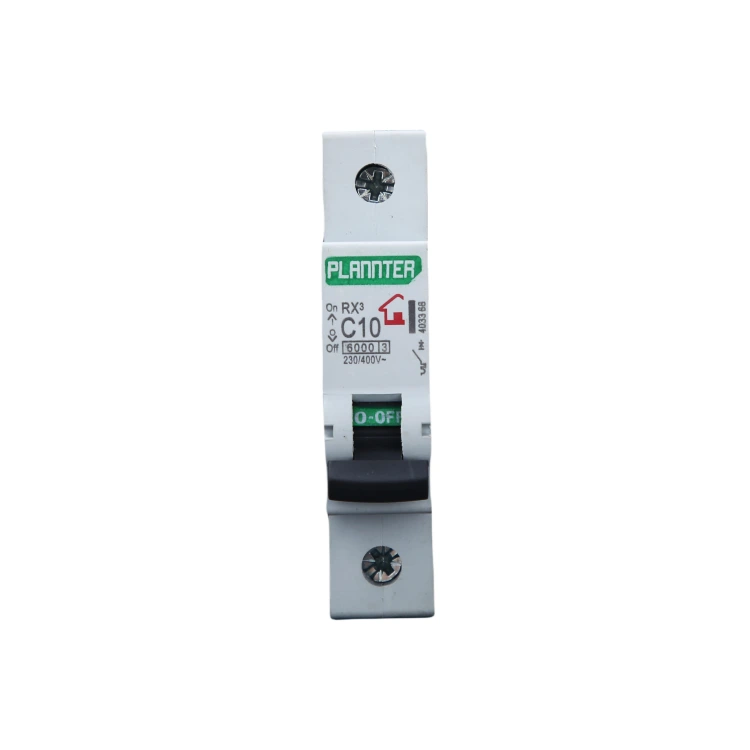

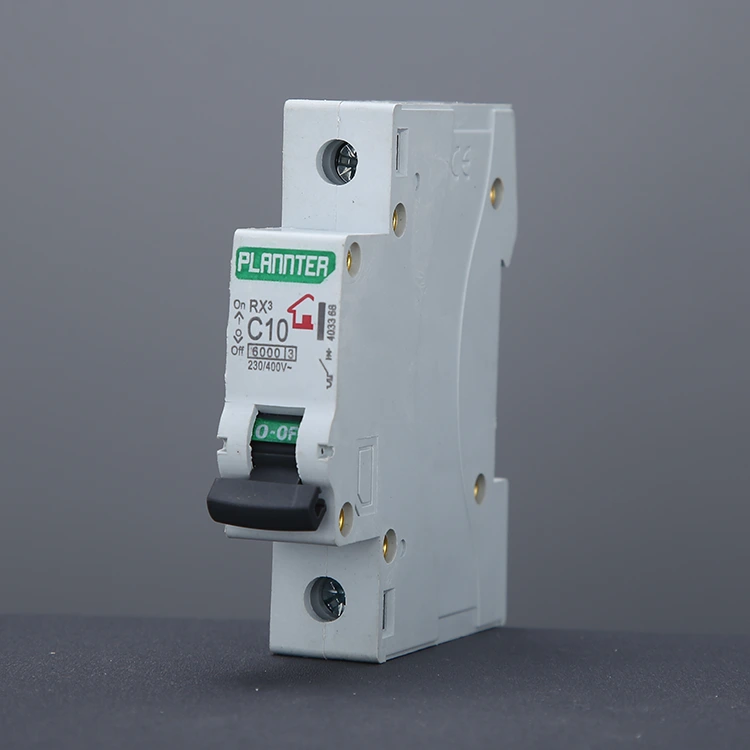

مدار شکن سوئیچ هوا

PUGAO (Plannter Electric) یک تولید کننده و تامین کننده حرفه ای در چین است. حجم قطع کننده مدار سوئیچ هوا (MCB) ما فقط 1/3 محصولات سنتی است (عرض استاندارد 1P 18 میلی متر)، از نصب ریل پشتیبانی می کند، زمان تعویض را می توان در عرض 2 دقیقه کنترل کرد و پوسته شفاف برای عیب یابی مناسب است. عملکرد ایمنی، با آزادسازی حرارتی اضافه بار و حفاظت مضاعف آزادسازی مغناطیسی اتصال کوتاه، فناوری خاموش کننده قوس می تواند ولتاژ بازیابی 400 ولت، زمان خاموش کردن قوس کمتر از 0.1 ثانیه را تحمل کند.

سازگاری گسترده، قطع کننده مدار سوئیچ هوا برای محیط -5 درجه سانتیگراد تا 40 درجه سانتیگراد مناسب است. مزایای اقتصادی با طول عمر 10000 عملیات با 40 درصد هزینه کمتر نسبت به سیستم های فیوز نشان داده می شود. کاربردها شامل حفاظت از مدارهای خانگی و صنعتی است، جایی که انتخاب باید بر روی رتبه بندی جریان (6A-125A)، ظرفیت شکست (6 کیلو آمپر برای خانگی، ≥10 کیلو آمپر برای صنعتی تمرکز کند.

مدار شکن سوئیچ هوا چیست؟

قطع کننده مدار سوئیچ هوا یک وسیله حفاظت مدار است که از هوا به عنوان وسیله خاموش کننده قوس استفاده می کند. این دستگاه به گونه ای طراحی شده است که در صورت اضافه بار یا اتصال کوتاه، منبع تغذیه را به طور خودکار قطع کند و در نتیجه از ایمنی سیم کشی و تجهیزات محافظت کند.

هنگامی که سوئیچ یک جریان با جریان بالا را قطع می کند، یک قوس الکتریکی شدید و با دمای بالا بین کنتاکت ها ایجاد می شود. اگر این قوس به سرعت خاموش نشود، می تواند سوئیچ را بسوزاند یا حتی باعث آتش سوزی شود.

سوئیچ هوا دارای یک محفظه خاموش کننده قوس داخلی است. هنگامی که یک قوس ایجاد می شود، به داخل این محفظه هدایت می شود، جایی که به قوس های کوچکتر متعدد تقسیم می شود و به سرعت توسط هوای اطراف خنک می شود و در نتیجه قوس خاموش می شود.

برنامه

1. حفاظت از لوازم خانگی: قطع کننده های مدار مینیاتوری به طور گسترده در تهویه مطبوع، ماشین لباسشویی و سایر لوازم خانگی برای تامین ایمنی برق خانگی استفاده می شود. از تجهیزات و ایمنی شخصی محافظت کنید.

2. کاربردهای صنعتی: کلیدهای مدار سوئیچ هوا در اتوماسیون صنعتی، سیستم های قدرت و تجهیزات ارتباطی، حفاظت از اضافه بار و اتصال کوتاه بسیار مهم هستند که می تواند عملکرد پایدار را حتی در سیستم های الکتریکی پیچیده تضمین کند.

مزیت

عملکرد ایمنی خوب: PUGAO تیم فنی خود را دارد و از فناوری کنترل الکترونیکی پیشرفته استفاده می‌کند که دارای عملکرد حفاظتی فوق‌العاده ایمنی است و می‌تواند به طور خودکار منبع تغذیه را در صورت غیرعادی بودن برق قطع کند، بنابراین به طور موثر از آتش‌سوزی و سایر حوادث جلوگیری می‌کند.

نصب و نگهداری آسان: جمع و جور و راحت، چه نصب تجهیزات جدید و چه مدارهای تعمیرات اساسی، برای نگهداری و تعویض روزانه آسان و سریع است.

کاربرد قوی: کلیدهای مدار سوئیچ هوا را می توان با توجه به نیازهای سیستم های الکتریکی مختلف از جمله پارامترهای مشخصات، مارک ها و غیره سفارشی کرد.

توصیه های استفاده

1. Correct Rated Current را انتخاب کنید

جریان نامی مدار شکن سوئیچ هوا باید ≥ 1.2 تا 1.5 برابر جریان بار واقعی باشد. انتخاب رتبه‌ای که خیلی پایین است ممکن است منجر به ترک مکرر شود، در حالی که انتخاب رتبه‌ای که خیلی زیاد است حساسیت حفاظتی را به خطر می‌اندازد. لطفاً جزئیات خاص پروژه خود را ارائه دهید و PUGAO نیازهای شما را ارزیابی کرده و راه حل مناسبی را پیشنهاد خواهد کرد.

2. منحنی قطع مناسب را بر اساس بار انتخاب کنید

نوع B: روشنایی و بارهای مقاومتی

نوع C: تجهیزات همه منظوره، پریزهای برق و موتورهای کوچک

نوع D: تجهیزاتی با جریان های هجومی زیاد و موتورهای بزرگ

اگر مطمئن نیستید، انتخاب C-Curve را در اولویت قرار دهید، زیرا بیشترین تطبیق پذیری را ارائه می دهد.

3. نصب صحیح

هنگام نصب ACB، باید روی ریل استاندارد DIN نصب شود. پایانه های سیم کشی باید محکم محکم شوند تا از شل شدن و گرمای بیش از حد بعدی جلوگیری شود. از سیم هایی استفاده کنید که با الزامات گیج مشخص شده مطابقت داشته باشند (به عنوان مثال، برای درجه بندی 32A، سطح مقطع سیم ≥ 4 میلی متر مربع توصیه می شود).

محیط نصب توصیه شده: در جعبه توزیع خشک و دارای تهویه مناسب نصب کنید. از قرار گرفتن در معرض دمای بالا، رطوبت، یا محیط های خورنده خودداری کنید. در صورت لزوم، یک محفظه محافظ اضافی نصب کنید.

4. از عملیات طولانی مدت با بار کامل اجتناب کنید

توصیه می شود جریان عملیاتی واقعی را بین 70 تا 80 درصد مقدار نامی نگه دارید. کارکرد طولانی مدت در بار کامل می تواند منجر به افزایش بیش از حد دما و کاهش عمر مفید شود.

عیب های رایج و عیب یابی

ایرادات در قطع کننده های مدار سوئیچ هوا معمولاً ناشی از اضافه بار، سیم کشی ضعیف یا انتخاب نامناسب محصول است. با اطمینان از انتخاب صحیح محصول، نصب مناسب و بازرسی های منظم، بیش از 90 درصد از مشکلات احتمالی را می توان به طور موثر اجتناب کرد.

همراه با تحویل محصول شما، توصیه های جامعی در مورد نصب، استفاده و نگهداری ارائه می دهیم. فهرست زیر از مسائل رایج به عنوان یک مرجع مفید عمل می کند.

1. سفرهای مکرر

علامت: پس از استفاده از وسایل پرمصرف برای مدتی، کلید مدار به طور خودکار خاموش می شود و سوئیچ در لمس گرمای محسوسی احساس می کند.

علل:

بار بیش از حد: مجموع جریان گرفته شده توسط وسایلی که در مدار کار می کنند از ظرفیت جریان نامی قطع کننده مدار بیشتر است.

دمای محیط بالا: اتلاف حرارت ضعیف در جعبه توزیع باعث می شود که اجزای حسگر حرارتی داخلی مدارشکن به صورت زودهنگام فعال شوند.

راه حل: برای توزیع بار، تعداد وسایل پرقدرت متصل به یک مدار را کاهش دهید.

اگر بار واقعاً ضروری است و مشخصات سیم‌کشی موجود اجازه آن را می‌دهد، آن را به یک قطع کننده مدار با درجه جریان بالاتر ارتقا دهید.

2. سفر آنی

علامت: بلافاصله پس از بستن کلید مدار یا وصل کردن یک دستگاه خاص، قطع کننده فوراً خاموش می شود - اغلب با یک انفجار شدید یا یک جرقه قابل مشاهده همراه است.

علل:

اتصال کوتاه خط: سیم برق مستقیم با سیم خنثی تماس پیدا کرده است.

دستگاه آسیب دیده: یک خرابی الکتریکی داخلی یا اتصال کوتاه در یکی از وسایل متصل رخ داده است.

راه حل: سعی نکنید به زور شکن را به طور مکرر ببندید. تمام وسایل متصل به آن مدار خاص را از برق بکشید، سپس دوباره سعی کنید بریکر را ببندید.

اگر قطع کننده دیگر کار نکند، نشان می دهد که یکی از دستگاه ها معیوب است. اگر به حرکت خود ادامه دهد، نشان می دهد که سیم کشی تعبیه شده در داخل دیوار آسیب دیده است و نیاز به بازرسی توسط یک برقکار حرفه ای دارد.

3. Lever Fails to Reset را تغییر دهید

علامت: پس از خاموش شدن، اهرم ضامن شل یا سست می شود. هنگامی که به موقعیت "روشن" فشار داده می شود، بلافاصله به موقعیت "خاموش" باز می گردد.

علل:

خطا پاک نشد: یک اتصال کوتاه یا اضافه بار شدید هنوز در داخل خط وجود دارد. مکانیسم "سفر رایگان" مدار شکن برای ایجاد حفاظت درگیر است.

آسیب مکانیزم داخلی: به دنبال یک رویداد اتصال کوتاه شدید، ممکن است تماس های داخلی به هم جوش داده شده باشند، یا فنرهای مکانیکی ممکن است دچار آسیب خستگی شده باشند.

راه حل: ابتدا بررسی کنید که آیا دکمه تنظیم مجدد در دستگاه جریان باقیمانده (RCD) به بیرون باز نشده است یا خیر.

اگر حتی پس از رد کردن عیوب خارجی نمی توانید کلید را ببندید، نشان دهنده این است که خود قطع کننده مدار آسیب دیده است و باید تعویض شود.

4. گرمای بیش از حد ترمینال یا تغییر رنگ مسکن

علامت: بوی سوختگی تشخیص داده می شود یا محفظه پلاستیکی اطراف پایانه های سیم شکن مدار زرد یا سیاه به نظر می رسد.

علل:

اتصالات شل: این خطرناک ترین خطر را تشکیل می دهد. سفت نشدن صحیح پیچ ها مقاومت تماس را افزایش می دهد و گرمای شدید ایجاد می کند.

گیج سیم نامتناسب: استفاده از سیم های خیلی نازک باعث انتقال گرما به طور مستقیم به مدار شکن می شود.

راه حل: فورا برق را قطع کنید! انتهای سوخته سیم ها را جدا کنید، عایق را از نو جدا کنید و پیچ ها را محکم ببندید. اگر محفظه قطع کننده مدار به دلیل گرما تغییر شکل داده است، کل دستگاه باید تعویض شود.

5. صدای وزوز متمایز در طول عملیات

علامت: در حین کار، قطع کننده مدار یک صدای وزوز الکترومغناطیسی ضعیف و در عین حال پیوسته (مشخصه جریان AC) منتشر می کند.

علل:

لرزش مکانیسم الکترومغناطیسی: آرمیچر الکترومغناطیسی داخلی ناهموار است یا اجسام خارجی وارد مکانیسم شده اند.

بار جریان زیاد: هنگامی که با ظرفیت کامل کار می کند، نیروهای میدان مغناطیسی باعث می شود که اجزای داخلی کمی طنین انداز شوند.

راه حل: صدای وزوز بسیار ضعیف معمولاً طبیعی است. با این حال، اگر صدا بلند یا شدید باشد - به خصوص اگر با گرمای بیش از حد همراه باشد - نشان دهنده پیر شدن اجزای داخلی است. تعویض دستگاه توصیه می شود.
