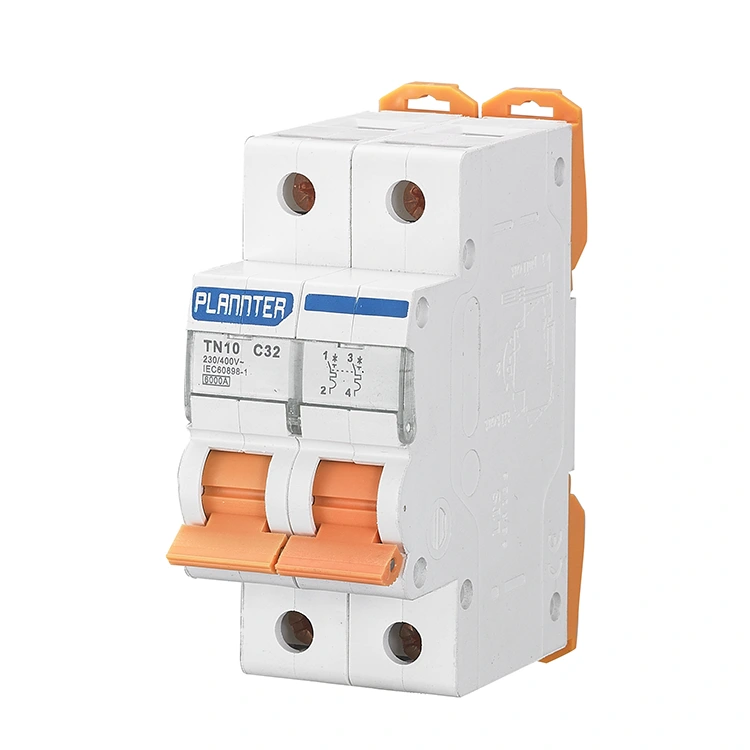

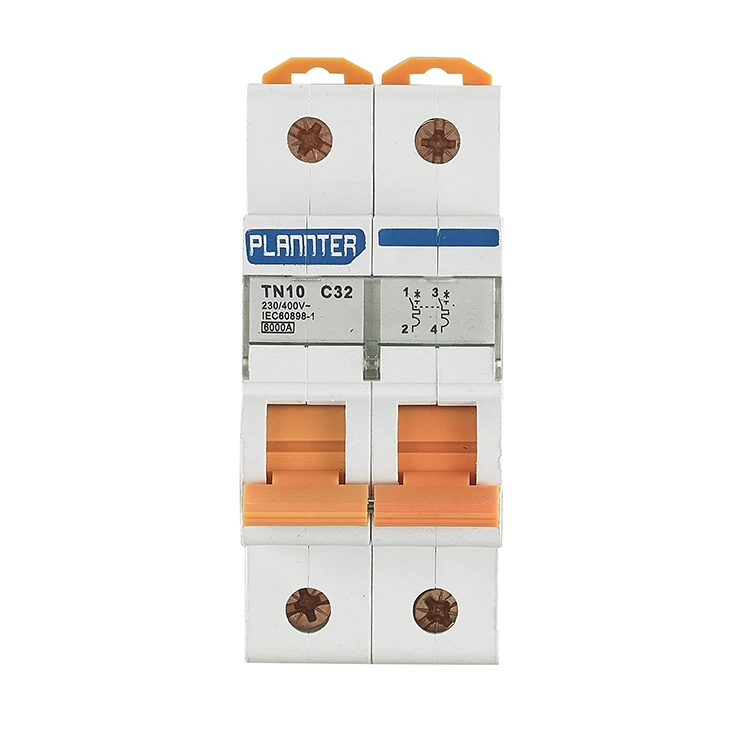

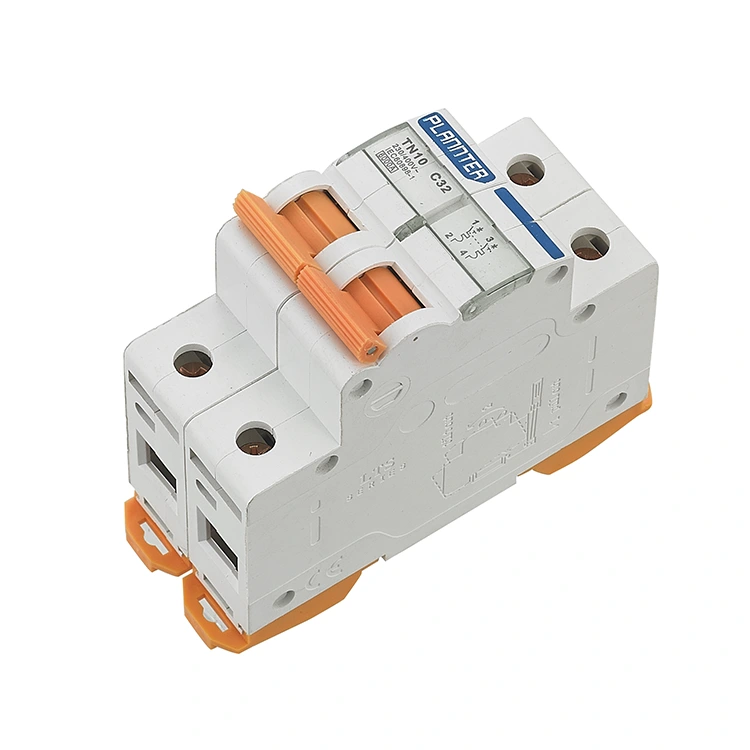

مینی مدار شکن 32A با ظرفیت شکست بالا

مینی مدار شکن PUGAO (Plannter Electric) 32A با ظرفیت شکست بالا یک دستگاه حفاظتی است که هر دو قطب (آتش و صفر) را همزمان کنترل می کند. در مقایسه با قطع کننده مدار تک قطبی که فقط سیم آتش را قطع می کند، مدار را کاملاً ایزوله کرده و سطح ایمنی بالاتری را فراهم می کند. هنگامی که یک خطای اضافه بار یا اتصال کوتاه در مدار رخ می دهد، محصول به سرعت پاسخ می دهد تا مسیر جریان هر دو قطب را به طور همزمان قطع کند و به طور موثر از خطرات ایمنی احتمالی که ممکن است توسط یک خط صفر شارژ شده ایجاد شود، جلوگیری می کند.

محدوده جریان نامی محصول از 6A تا 63A است که نیازهای اکثر سناریوهای کاربردی را پوشش می دهد. ظرفیت وقفه تا 6 کیلو آمپر است، که تضمین می کند که جریان خطا همچنان می تواند به طور قابل اعتمادی در صورت اتصال کوتاه شدید قطع شود.

مدار شکن کوتاه 32A با ظرفیت شکست بالا چیست؟

مینی مدار شکن 32 آمپری یک دستگاه حفاظتی ولتاژ پایین با جریان نامی 32 آمپر و ظرفیت قطع اتصال کوتاه بالا است. اساساً برای ایجاد حفاظت ایمنی برای مدارهای الکتریکی که در محیط هایی که با جریان های خطای زیاد مشخص می شوند طراحی شده است.

مانند کلیدهای مدار استاندارد، برای محافظت از مدارهای دارای ولتاژ 32 آمپر (معمولاً مربوط به کابل کشی 6 میلی متر مربع یا 10 میلی متر مربع) است و برای کاربردهایی مانند تهویه مطبوع، آبگرمکن یا تجهیزات صنعتی در مقیاس کوچک مناسب است.

اصطلاح "ظرفیت شکست" به حداکثر شدت جریانی اشاره دارد که این قطع کننده مدار می تواند به طور ایمن در طول یک خطای اتصال کوتاه بدون آسیب دیدگی قطع کند - به ویژه بدون اینکه کنتاکت ها به یکدیگر جوش داده شوند، منفجر شوند یا آتش بگیرند.

قطع کننده های مدار استاندارد معمولا دارای ظرفیت شکست 4.5 یا 6 کیلو آمپر هستند، در حالی که مدل های با ظرفیت شکست بالا دارای رتبه بندی 10 کیلو آمپر یا بالاتر هستند.

در صورت اتصال کوتاه شدید، جریان لحظه ای می تواند تا 8000 آمپر افزایش یابد. اگر در چنین سناریویی از یک قطع کننده استاندارد 6 کیلو آمپر استفاده شود، دستگاه به طور بالقوه می تواند منفجر شود. با این حال، یک بریکر با ظرفیت شکست 10 کیلو آمپری می تواند بدون آسیب رساندن به منبع تغذیه، برق را به طور ایمن قطع کند.

کاربرد:

سیستم توزیع برق مسکونی: به عنوان کلید اصلی یا مدار انشعاب حفاظت از جعبه توزیع خانه، برای اطمینان از ایمنی مصرف برق خانگی.

تجاری: این Mcb با ظرفیت شکست بالا 32A در مدارهای روشنایی و سوکت در مراکز خرید، ساختمان‌های اداری و هتل‌ها برای محافظت در برابر نشت و اضافه بار قابل اطمینان استفاده می‌شود.

محیط های صنعتی: در کابینت های کنترل، جعبه های توزیع و سایر تجهیزات برای محافظت از موتورهای تک فاز و سایر بارهای مهم استفاده می شود.

امکانات عمومی: این مک بی با ظرفیت شکست بالا 32A نقش حفاظتی کلیدی در سیستم توزیع برق مدارس، بیمارستان ها، ایستگاه ها و سایر مکان های عمومی ایفا می کند.

منبع تغذیه موقت: حفاظت ایمنی را در سایت های ساختمانی، فعالیت های خارج از منزل و دیگر مناسبت های تامین برق موقت ارائه دهید

در کدام سناریوها انتخاب مدار شکن با ظرفیت شکست بالا را توصیه می کنیم؟

1. نزدیکی به ترانسفورماتورها یا اتاق های توزیع

اصل: هر چه دستگاه به منبع برق نزدیکتر باشد، جریان اتصال کوتاه بالقوه بیشتر است. در خروجی ترانسفورماتور، جریان اتصال کوتاه می تواند به راحتی از 10 کیلو آمپر تجاوز کند.

خطر: قطع کننده های مدار استاندارد قادر به تحمل چنین بارهایی نیستند. بنابراین، شکن های با ظرفیت بالا باید به عنوان خط دفاعی اولیه استفاده شوند.

2. شبکه های برق صنعتی و کابل های بلند

اصل: شینه‌های صنعتی مستحکم هستند و امپدانس پایینی دارند و در نتیجه انرژی اتصال کوتاه زیادی ایجاد می‌کنند.

خطر: قطع کننده های مدار استاندارد اغلب فاقد قابلیت اطفاء قوس کافی هستند. این شکست در خاموش کردن قوس می تواند منجر به آتش سوزی در کابین توزیع شود.

3. حفاظت آبشاری

اصل: در سیستم های توزیع برق چند لایه، قطع کننده های مدار بالادست به ظرفیت قطعی بالاتری برای مقاومت در برابر انرژی منعکس شده از دستگاه های پایین دست نیاز دارند.

خطر: برای اطمینان از حفاظت انتخابی، قطع کننده های مدار در انتهای ترمینال سیستم نیز اغلب نیاز به ارتقاء به مدل هایی با ظرفیت شکست بالاتر دارند.

سوالات متداول

س: آیا مدار شکن با ظرفیت شکست بالا 32A برای بارهای راه اندازی موتور مناسب است؟

پاسخ: بله، مشروط بر اینکه منحنی خاموشی صحیح انتخاب شده باشد. برای بارهای القایی مانند موتورهای الکتریکی، توصیه می کنیم منحنی قطع شدن نوع D را انتخاب کنید. این تضمین می‌کند که وقتی موتور جریان راه‌اندازی 5 تا 8 برابر مقدار اسمی خود ایجاد می‌کند، قطع کننده مدار باعث ایجاد مزاحمت نمی‌شود. به طور همزمان، با استفاده از ظرفیت شکست بالای خود، بالاترین سطح ایمنی را در صورت بروز خطای اتصال کوتاه داخلی در موتور فراهم می کند.

س: چرا قطع کننده مدار 32A PUGAO تحت بارهای سنگین افزایش دما کمتری را نشان می دهد؟

A: افزایش دما یک معیار مهم برای ارزیابی کیفیت قطع کننده های مدار با جریان بالا است. ما از یک فرآیند جوش نقطه ای کاملاً خودکار برای ایمن سازی اجزای داخلی حامل جریان استفاده می کنیم که منجر به مقاومت بسیار کم در تماس می شود.

در ترکیب با طراحی جریان هوای داخلی بهینه برای اتلاف گرما، تولید گرمای داخلی بسیار کمتر از حد استاندارد بین‌المللی باقی می‌ماند - حتی زمانی که با بار کامل 32 آمپر کار می‌کند. این به طور قابل توجهی طول عمر قطع کننده مدار و عایق سیم را افزایش می دهد.

س: آیا مینی مدار شکن با ظرفیت شکست بالا 32A را می توان در یک جعبه توزیع استاندارد مسکونی نصب کرد؟

ج: قطعا. دارای طراحی استاندارد 18 میلی متری مدولار است و با سیستم های نصب ریلی 35 میلی متری DIN سازگار است. اگرچه عملکرد حفاظتی در سطح صنعتی را ارائه می دهد، اما یک فاکتور فرم فشرده را حفظ می کند.
