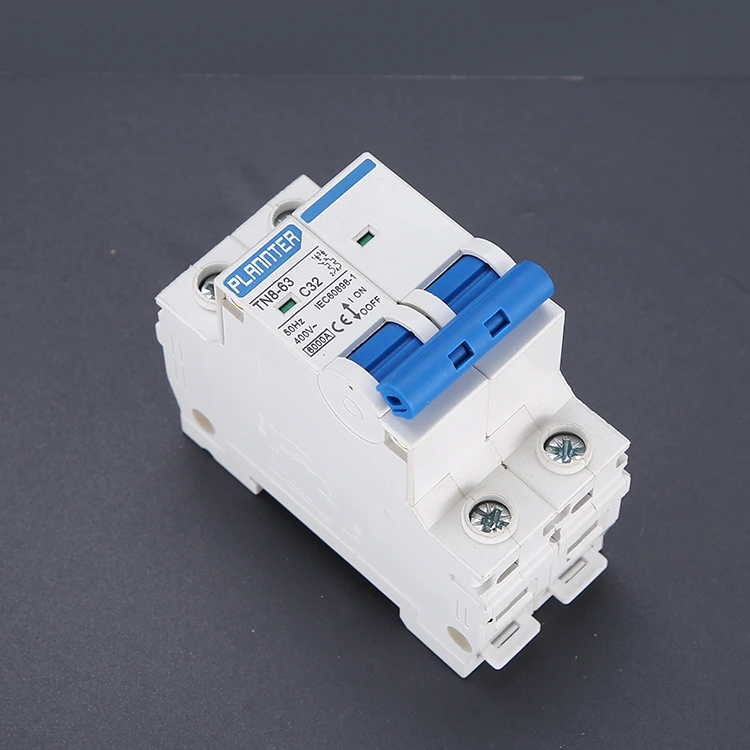

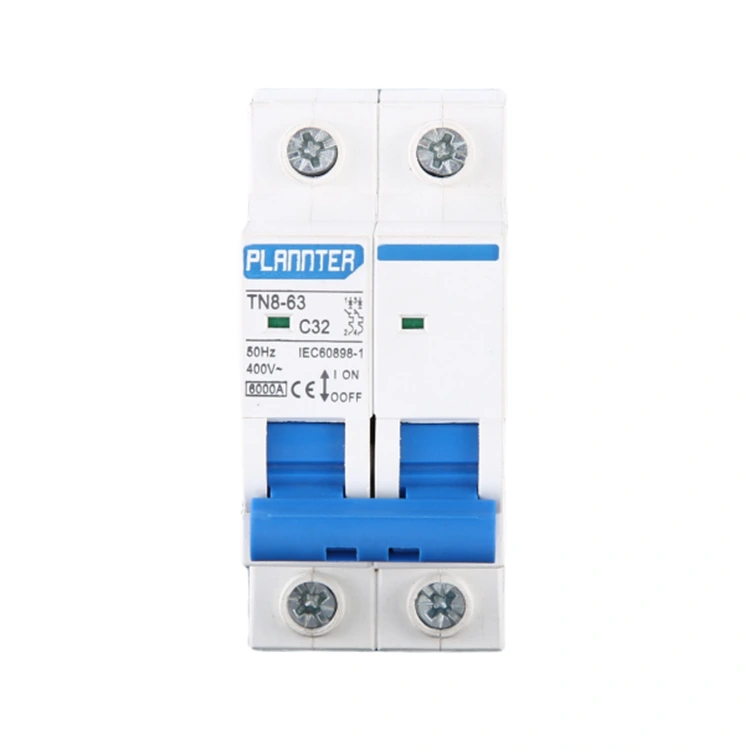

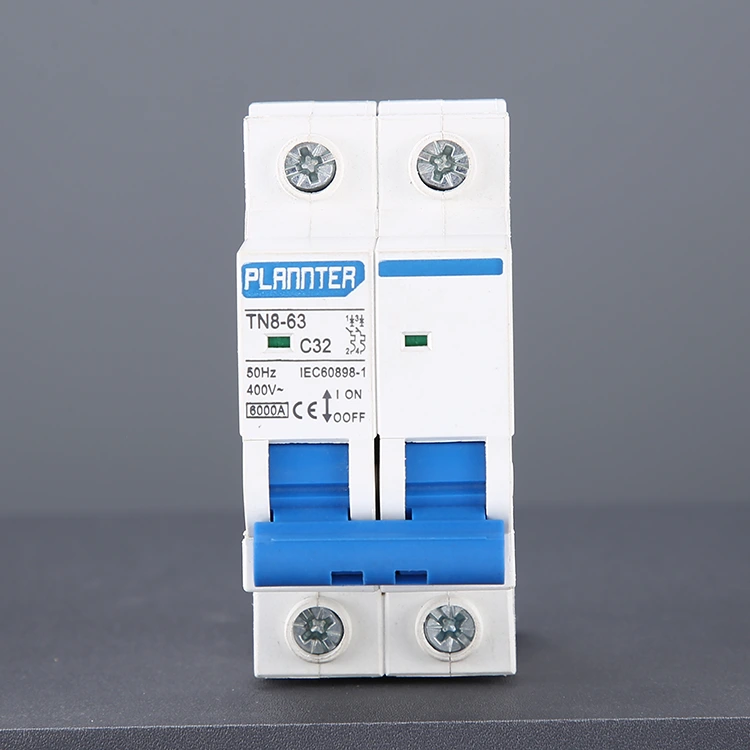

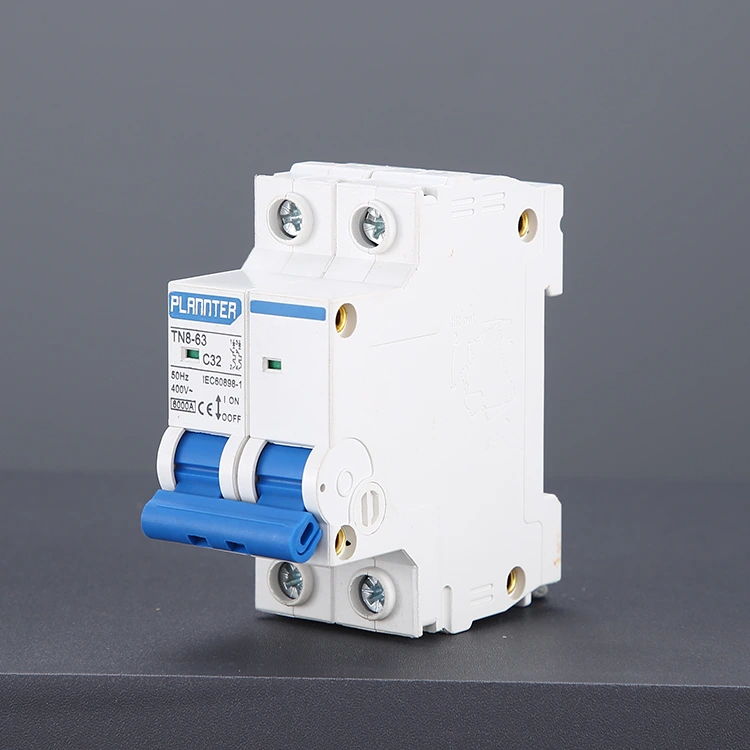

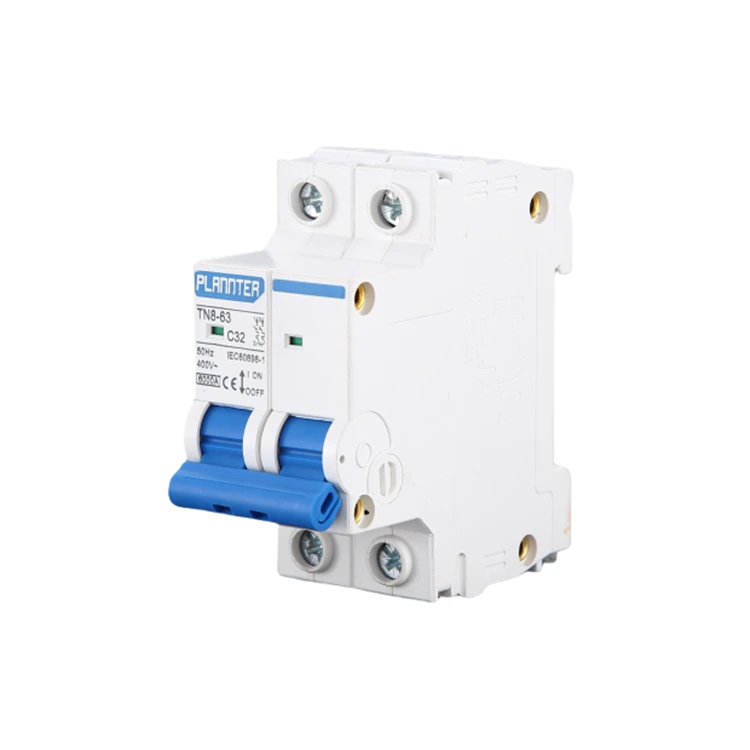

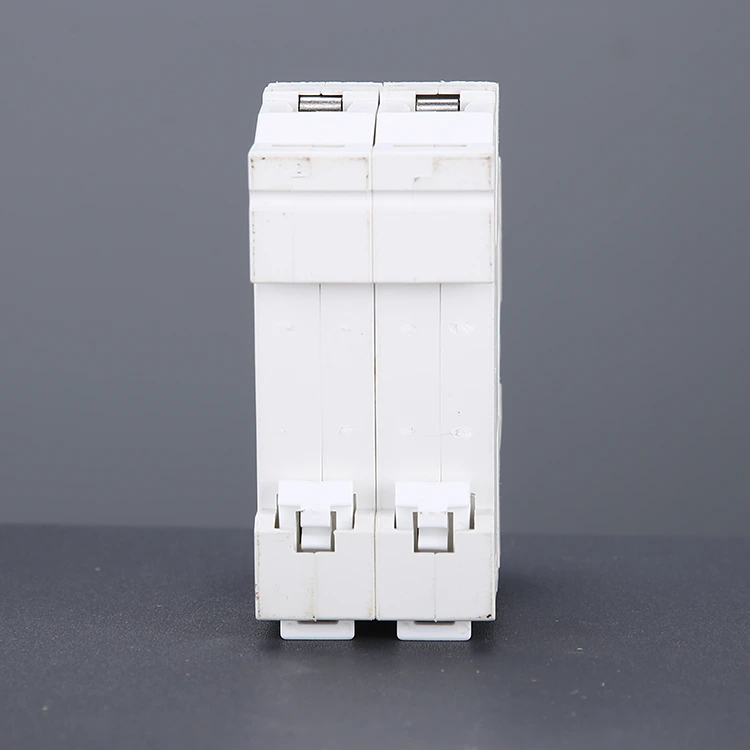

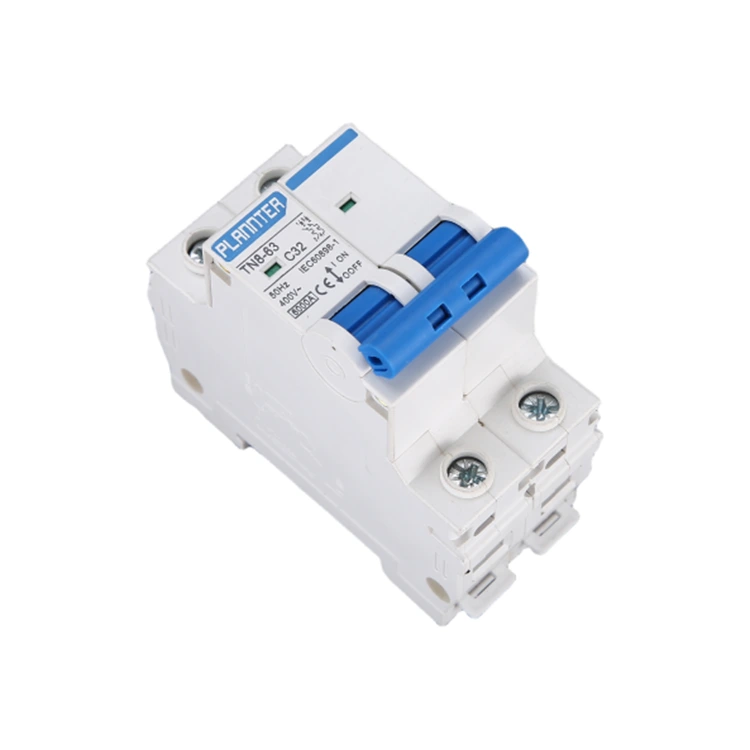

مدار شکن مینیاتوری پلاستیکی 2 قطبی

مدار شکن مینیاتوری پلاستیکی دو قطبی (MCB) یک وسیله الکتریکی محافظ است که برای قطع خودکار هر دو هادی برق در صورت اضافه بار یا اتصال کوتاه طراحی شده است. حفاظت از مدار ایمن و قابل اعتماد را در هر دو سیستم AC و DC تضمین می کند، به خصوص در مواردی که عایق بندی دو خطی مورد نیاز است. توجه: لطفاً محصول را هنگام ذخیره سازی دور از منبع آتش نگه دارید. این و باید در جای خشک و خنک و دور از منابع گرما و اشتعال نگهداری شود.

جنبه های کلیدی MCB های 2 قطبی

عملکرد ایمنی:

• حفاظت اضافه بار و اتصال کوتاه را فراهم می کند
• برای افزایش ایمنی، هر دو قطب را به طور همزمان قطع می کند
• از آسیب دیدن تجهیزات الکتریکی مانند موتورها و ترانسفورماتورها جلوگیری می کند

طراحی:

• محفظه پلاستیکی با کیفیت بالا با عملکرد عایق عالی
• کنتاکت های مس نقره ای برای هدایت پایدار
• ساختار فشرده با عمر مکانیکی طولانی (تا 10000 عملیات)

رتبه بندی ها:

• محدوده جریان نامی: 6A-63A
• ظرفیت شکست: تا 6 کیلو آمپر
• ولتاژ عایق: تا AC400V
• نصب ریل استاندارد 35 میلی متری DIN

تفاوت با Tandem:

• بریکرهای 2 قطبی دو مدار را به طور همزمان با عملکرد متصل کنترل می کنند
• بریکرهای پشت سر هم دو مدار مستقل را در یک اسلات کار می کنند
• بریکرهای 2 قطبی برای کاربردهای 240 ولت یا دو خط ایمن تر هستند

برنامه های کاربردی

سیستم های تجاری و صنعتی:

• مدار شکن مینیاتوری پلاستیکی 2 قطبی به طور گسترده در تابلوهای توزیع کارخانه، تابلوهای کنترل و سیستم های برق کارگاهی استفاده می شود.
• حفاظت قابل اعتمادی را برای موتورها، ترانسفورماتورها و تجهیزات سنگین فراهم می کند
• عملکرد پایدار را در محیط های کاری با بار بالا و مداوم تضمین می کند

حفاظت از تجهیزات حساس:

• ایده آل برای سیستم های اتوماسیون، ابزار دقیق و دستگاه های کنترل
• از آسیب های ناشی از اضافه بار، اتصال کوتاه و نوسانات ولتاژ جلوگیری می کند
• قابلیت اطمینان سیستم را بهبود می بخشد و زمان خرابی را کاهش می دهد

جداسازی ایمنی:

• برای افزایش ایمنی، هر دو هادی برق را به طور همزمان قطع می کند
• مناسب برای سناریوهای تعمیر و نگهداری که نیاز به جداسازی کامل مدار دارند
• خطر برق گرفتگی در حین سرویس را کاهش می دهد

سیستم های توزیع DC:

• قابل استفاده در سیستم های PV خورشیدی و تاسیسات برق بادی
• محافظت موثری را در دو طرف AC و DC ارائه می دهد
• عملکرد ایمن و پایدار سیستم های انرژی تجدیدپذیر را تضمین می کند

مزایا

• مواد پلاستیکی: مدار شکن مینیاتوری پلاستیکی 2 قطبی از پلاستیک استاندارد بالا، مس نقره ای ساخته شده است که عایق الکتریکی قابل اعتماد و مقاومت عایق را با استفاده از ولتاژ عایق AC400V ارائه می کند. عمر طولانی، تا 10000 بار.
• نصب آسان: اندازه جمع و جور و وزن سبک، با استفاده از نصب ریل استاندارد 35 میلی متری DIN، نصب آسان و سریع.
• ظرفیت جریان گسترده: ظرفیت شکست تا 6 کیلو آمپر را برای طیف گسترده ای از برنامه ها از 6 آمپر تا 63 آمپر پشتیبانی می کند.
• مطابق با استانداردهای CE، CCC و ISO9001

توصیه های انتخاب، نصب و نگهداری

ما توصیه می کنیم که یک مدار شکن مینیاتوری پلاستیکی دو قطبی را برای استفاده در موارد زیر انتخاب کنید: تجهیزات پرقدرت، محیط های مرطوب، و مدارهایی که نیاز به تعمیر و نگهداری مکرر دارند.

ما توصیه می‌کنیم یک قطع کننده مدار تک قطبی را برای استفاده در موارد زیر انتخاب کنید: روشنایی کم مصرف و لوازم خانگی کوچک استاندارد.

تیم فنی Pugao برای ارائه مشاوره تخصصی به شما کمک می کند تا به تطابق بهینه بین تجهیزات و مدار خود برسید.

• روی یک ریل استاندارد DIN 35 میلی متری در محفظه خشک و تهویه شده نصب کنید
• از سیم کشی مناسب با توجه به ولتاژ و جریان نامی اطمینان حاصل کنید
• به طور مرتب از نظر سایش، گرمای بیش از حد یا شل بودن اتصالات بازرسی کنید
• دور از منابع آتش و محیط های با رطوبت بالا نگهداری شود
• قبل از تعمیر یا تعویض، برق را قطع کنید

سوالات متداول

تفاوت شکن 1 قطبی و 2 قطبی چیست؟

یک قطع کننده 1 قطبی از یک مدار واحد محافظت می کند، در حالی که یک قطع کننده 2 قطبی به طور همزمان دو سیم برق را کنترل و محافظت می کند و آن را برای سیستم های ولتاژ بالاتر یا دو خط مناسب می کند.

آیا می توان برای دو مدار 120 ولت از بریکر 2 قطبی استفاده کرد؟

بله، اما تنها در صورتی که هر دو مدار یک مکانیسم سفر مشترک داشته باشند. این تضمین می کند که هر دو خط به طور همزمان برای رعایت ایمنی قطع شوند.

"بدون سفر" به چه معناست؟

"Trip-free" به این معنی است که قطع کننده مدار را قطع می کند، حتی اگر دستگیره در وضعیت ON در هنگام خطا نگه داشته شود.

چگونه رتبه مناسب را انتخاب کنم؟

هنگام انتخاب مدار شکن مینیاتوری پلاستیکی دو قطبی، قدرت بار، نوع مدار و شرایط محیطی را در نظر بگیرید. برای سیستم های پرقدرت یا بحرانی، مدل های با رتبه بالاتر را انتخاب کنید. برای روشنایی یا لوازم خانگی کوچک، درجه بندی کمتر کافی است. برای انتخاب بهینه راهنمایی حرفه ای توصیه می شود.
